17

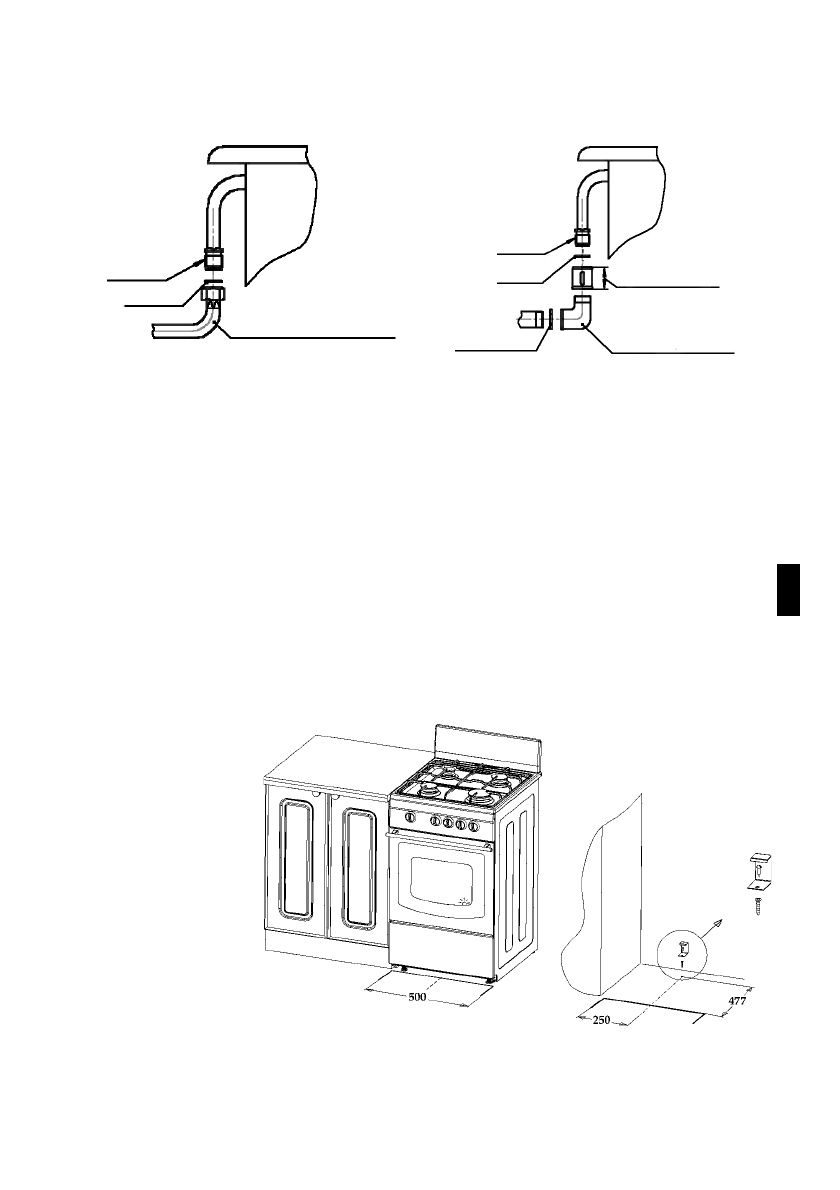

6.6  Плита  имеет  присоединительную  резьбу  G  1/2".  Подсоединение  к

газовой  магистрали  производится  по    схеме  рис.  5,6.

6.7  Плита  подключается  к  сети  220В.  Розетка  должна  находиться  в  легко

доступном  месте  на  расстоянии  не  более  1,5  м  от  места  установки  плиты.

6.8  Перед  установкой  плиты  освободить  сетевой  шнур,  включить  в

электросеть,  проверить  работу  всех  электрических  устройств,  которыми
снабжена  плита.

6.9  Предохранительный  кронштейн.
Для  дополнительной  безопасности,  чтобы  плита  не  опрокинулась,  пли5

ту  необходимо  закрепить  к  полу  помещения  предохранительным  кронш5
тейном.

Порядок  установки  кронштейна:
5  ввернуть  до  упора  регулировочные  ножки;
5 установить плиту на рабочее место, отметить на полу линию передней

стенки  и  габариты  по  ширине  как  показано  на  рисунке  6а;

 отставьте плиту в сторону , разметьте и точно проведите среднюю ось,

на  которой  отложите  размер  477  мм.;

5 по кронштейну разметить на полу крепежное отверстие;
5  если  пол  де5

ревянный,

про5

сверлить

отвер5

стие  диаметром  3
мм.  В  остальных
случаях  крепление
производить  с  по5
мощью  винта  и
дюбеля

соответ5

ствующего

диа5

метра;

5 з а к р е п и т ь

кронштейн

вин5

том;

5

поставить

плиту  на  место,
задвинув  ее  до
упора.

Рис.  5

Рис.  6

G 1/2”

прокладка

G 1/2”

рукав присоединительный

гибкий    с  накидной  гайкой

30  max

Муфта  коротка я15

ГОСТ 8954*75

Угольник  G  1/2

90

0

*2*15  ГОСТ 8946*75

контргайка 15

ГОСТ 8968*75

прокладка

Подсоединение  с  помощью

рукава

Жёсткое  подсоединение

РУС

Рис  6а

7  ПОРЯДОК  РАБОТЫ

7.1  Включение  горелок  стола.
7.1.1 Расположение горелок стола и условное обозначение показаны на рис. 7.
