8

Умовні позначки на панелі керування плити

Таймер

Пальник духовки

Освітлення            Електричний розпал

Пальники  столу

Мал. 6

лівий

передній

лівий

задній

правий

задній

правий

передній

Мал. 2

Мал. 3

G 1/2”

прокладка

G 1/2”

рукав з`єднувальний

гнучкий з накидною гайкою

30 max

Муфта  коротка 15

ГОСТ 8954-75

Угольник G 1/2

90

0

-2-15  ГОСТ 8946-75

контргайка 15

ГОСТ 8968-75

прокладка

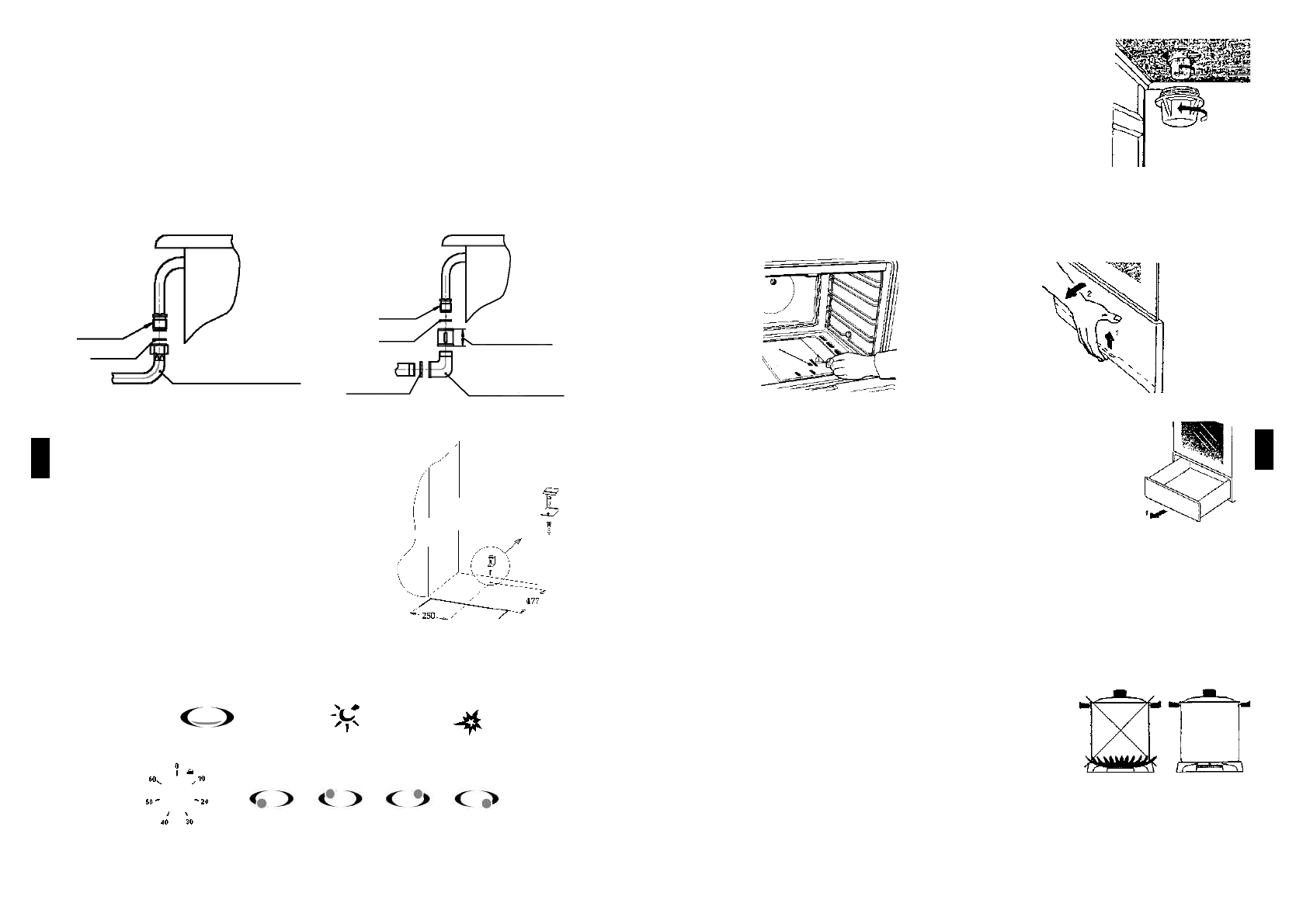

Приєднання за  допомогою рукава

Жорстке приєднання

УКР

6.6  Плита  має  приєднувальне  різьблення  G  1/2``.  Приєднання  до  газової  магі-

стралі здійснюється за  схемою мал. 2 і 3.

6.7  Плита  підключається  до  мережі  220В.  Розетка  повинна  знаходитися  в  легко

доступному місці на відстані не більш 1,5 м від місця установки плити.

6.8  Перед  установленням  плити  звільнити  мережний  шнур,  ввімкнути  в  електро-

мережу, перевірити роботу всіх електричних пристроїв, якими  забезпечена плита.

6.9 Запобіжний кронштейн.

Для  додаткової  безпеки,  щоб  плита  не  перекинулася,  плиту  необхідно  закріпити

до підлоги приміщення запобіжним кронштейном . Порядок установки кронштейна:

-

вкрутити до упору регулювальні ніжки;

-

встановити плиту на робоче місце, відмітити на підлозі лінії передньої стінки

і габарити по ширині, як показано на мал. 5;

-

відставте  плиту  убік,  розмітьте  і  точ-

но  проведіть  середню  вісь,  на  якій  відкладіть

розмір 477 мм;

-

по  кронштейну  зробіть  відмітку  на

підлозі під отвір для кріплення

-

якщо  підлога  дерев’яна,  просверд-

літь  отвір  діаметром  Змм.  В  решті  випадків

кріплення  проводити  за  допомогою  гвинта  і

дюбеля  відповідного  розміру  (в  комплект  по-

ставки не входять);

- закріпити кронштейн гвинтом;

- встановити  плиту  на  місце,  задвинув  до

упору.

Мал. 5

21

Включение  и  выключение  освещения  духовки  осущест-

вляется кнопкой, расположенной на панели управления.

7.4.2  Для  замены  лампы  устройства  освещения,  отклю-

чить плиту от сети и снять стеклянный плафон, повернув его

против  хода  часовой  стрелки  (рис.  7).  После  замены  лампы

установить стеклянный плафон.

7.5  Плита  с  хозяйственным  отсеком  выполняется  двух

исполнений: с откидной дверкой и выдвижным ящиком.

7.5.1  Чтобы  открыть  дверку  её  нужно  приподнять  вверх,

удерживая за специально выполненную выдавку снизу и на-

клонить на себя (рис. 9).

Рис. 7

РУС

ОТКРЫВАНИЕ

ХОЗЯЙСТВЕННОГО  ОТСЕКА

ВКЛЮЧЕНИЕ ГОРЕЛКИ

ДУХОВКИ

Рис. 9

Рис. 8

7.5.2 Как выдвинуть ящик показано на рис. 10.

7.6 Плита может быть выполнена без хозяйственного отсека.

7.7  Чтобы  включить  таймер  (исп.  08,  09),  необходимо  повер-

нуть ручку по ходу часовой стрелки и установить на необходимую

отметку времени, через которое раздастся звонок.

При  установке  времени  срабатывания  до  10  мин  необходимо

повернуть ручку до отметки «60» с последующим возвратом на за-

данное время.

7.8 Рекомендации по эксплуатации плиты.

7.8.1  После  покупки  духовку  и  весь  комплект  (решетку,  проти-

вень)  вымыть  теплым  мыльным  раствором,  просушить  и  прогреть

в течение 30 минут при максимальной температуре.

7.8.2 Выпечку и жарение производить в прогретой при максимальном горении в

течение 20-25 минут духовке.

7.8.3 Погрешность показаний индикатора ±20

O

C.

7.8.4  Выпечку  изделий  из  теста  следует  производить  на  противне,  установлен-

ном на третьей полке (считать сверху), при температуре 180-200

О

С.

7.8.5 Жарение мяса, птицы производить на 3 или 4 полке (сверху) при темпера-

туре 250-270

О

С.

7.8.6  Для  эффективного  использования  горелок

стола  следует  выбирать  кастрюли  перечисленных  ниже

размеров:  вспомогательная  горелка  -  диаметр  120-160

мм,  горелка  полубыстрого  действия  -  диаметр  180-200

мм,  горелка  быстрого  действия  -  диаметр  220-240  мм.

Режим работы горелок должен быть таким, чтобы пламя

не  выходило  за  края  кастрюли  см.  рис.  11.

  Использо-

вание кастрюлей большего диаметра приведёт  к вы-

ходу из строя горелки стола.

7.8.7 Не используйте для приготовления пищи кастрюли с изогнутым дном.

На заметку потребителю!

Опросы покупателей показали, что как давление в сети, так и калорийность газа

в  различных  регионах  колеблются  в  весьма  больших  пределах,  выходя,  иногда,  за

Рис. 10

Рис. 11
