18

Рис. 2

Внимание! После подключения обязательно проверьте работу крана с ав-

томатикой  безопасности  (при  его  наличии)  горелки  духовки  в  присутствии

специалиста, который подключает плиту.

Если автоматика безопасности не срабатывает, необходимо ликвидировать при-

чину в соответствии с рекомендациями таблицы 5 пункт 3 этого руководства.

6.5  Перед  установкой  плиты  проверить  соответствие  сопел  и  отверстия  «малое

пламя»  в  пробке  крана  применяемому  виду  газа  и  в  случае  необходимости  произ-

вести замену согласно таблицы 2.

Эта  работа  выполняется  только  специалистом,  имеющим  необходимые

полномочия.

”

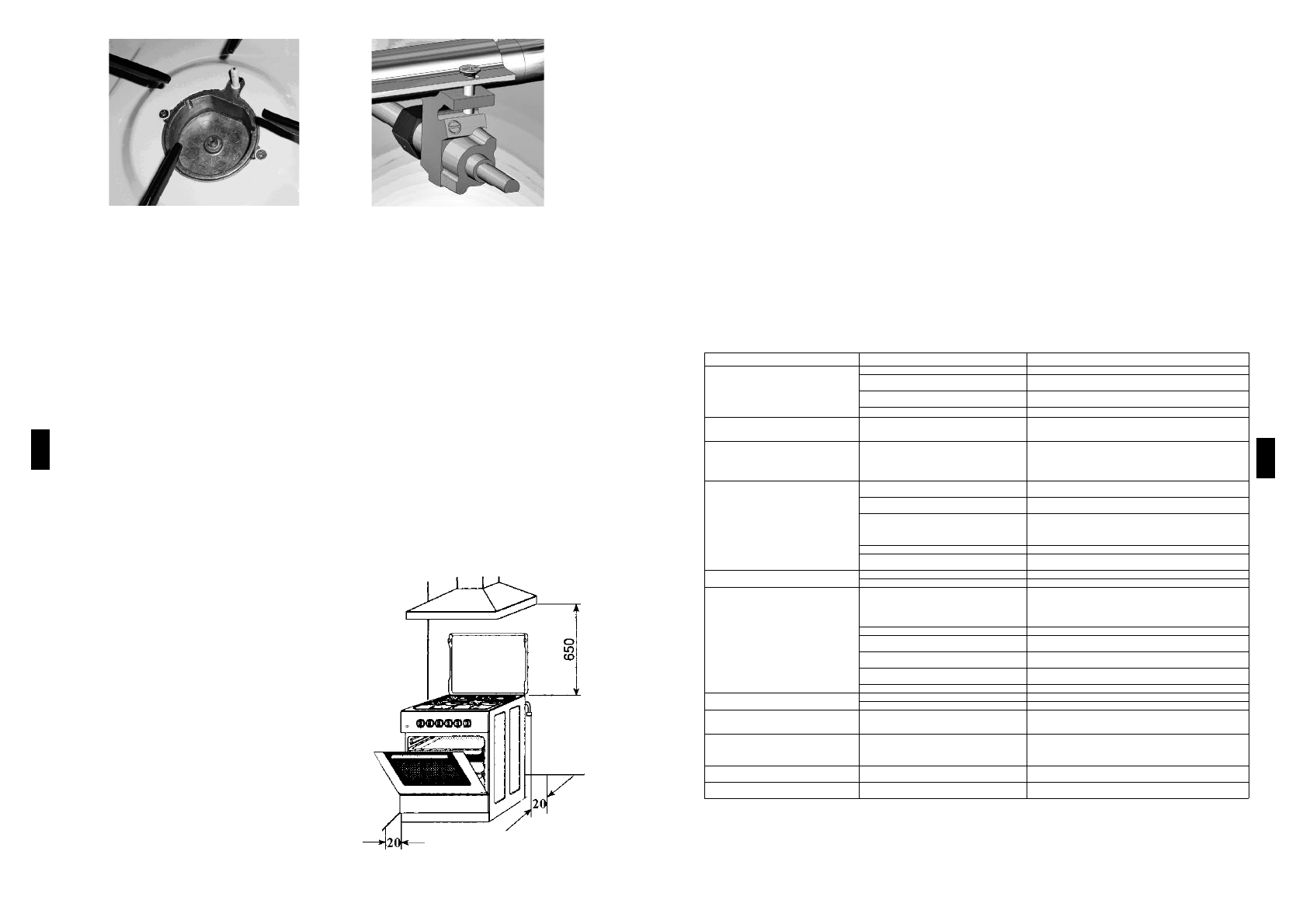

 замена сопел горелок стола рис.1а.

а) снимите решетку стола, крышки и рассекатели горелок;

б)  с  помощью  торцевого  ключа  S7  замените  сопла  в  соответствии  с  таблицей  2

«Характеристики горелок и сопел» см. рис.1а.

”

 регулировка минимального пламени горелок стола.

а) снимите стаканы и ручки кранов - будьте осторожны, не повредите их

б) через отверстие в панели управления, поверните регулировочный винт крана

(расположен сбоку см. рис 1б) по часовой стрелке до упора;

в) восстановите все детали плиты в обратном порядке;

г) зажгите горелку стола, установите ручку в положение «малое пламя»

д) пламя должно быть малым, но устойчивым, без проскоков;

Рис. 1а

Рис. 1б

е)  при  быстром  повороте  крана  от

максимального  значения  к  минималь-

ному пламя не должно погаснуть;

”

 замена сопла горелки духовки.

а)  снимите  кожух  задний,  выкрутив  са-

морезы;

б)  открутите  саморез,  который  кре-

пит корпус сопла;

в)  осторожно  вынимайте  газопро-

вод  горелки  духовки  из  задней  стенки,

отводите  его  в  сторону  на  себя  на  рас-

стояние  150-200мм,  не  нарушая  соеди-

нения  гайка-корпус  сопла  и  гайка-кран

газовый;

г)  с  помощью  ключа  S7  замените

сопло в корпусе сопла;

д)  соберите  все  детали  в  обратном

порядке.

”

  р е г у л и р о в к а   м и н и м а л ь н о г о

пламени горелки духовки.

а)  снимите  стакан  и  ручку  крана  -

будьте осторожны, не повредите их;

РУС

11

УКР

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

8.1  Введення  в  експлуатацію,  перевірка  роботи,  налагодження,  заміна  сопел  і

переналаштування  кранів    при  переході  плити  на  інший  вид  газу  (див.  табл.2)  і  тех-

нічне  обслуговування  в  процесі  експлуатації  плити  комплексно  проводяться  праців-

никами підприємств газового господарства.

8.2  Власнику  плити  забороняється  самостійно  підключати  плиту  до  газової  ме-

режі, а також робити будь-які види її ремонту і змащення.

8.3  Крани  пальників  (поверхня  пробки)  періодично  (один  раз  у  три  роки)  підля-

гають змащенню, що забезпечує їхню нормальну роботу, фахівцями газової служби.

9   ПРАВИЛА ЗБЕРЕЖЕННЯ

9.1 До установки плита повинна зберігатися в заводському упакуванні в закритих

чи інших приміщеннях із природною вентиляцією без штучно регульованих кліматич-

них умов, відповідно до вимог  ДСТУ 15150-69.

9.2 Складування плит в упаковці повинне здійснюватися не більш ніж у два яруси

по висоті.

9.3 Доставка плит до місця монтажу здійснюється в упаковці виробника.

9.4 Забороняється захоплення плит за ручку дверцят і трубу колектора при пере-

міщенні.

10  МОЖЛИВІ НЕПОЛАДКИ І МЕТОДИ ЇХ УСУНЕННЯ

Таблиця 5

Қ

.

,

2.

 (

)

’ .

3.

,

’

4.

’

**

 (

.

.

Қ

2)

 3-3,5

,

,

.

.

*

*

5.

*

6.

-

-

,

-

  ’

.

.

 (

).

-

.

*

*

*

.

7.

 (

.

.7)

8.

,

.

,

.

.*

.*

9.

.

,

Қ

0.

 (

)

 (

)

ҚҚ

.

*Роботи виконуються сервісною службою.
