Замена сопла горелки стола

Для замены сопла в горелке “Gefest” (рис.20):

-

Снять решетку стола и горелки;

-

Отвернуть  крепежные  винты  и  поднять

стол;

-

Сжать и достать зажим, затем снять корпус

сопла с трубы газопровода.

-

Вывернуть сопло и заменить на новое.

-

Сборку  произвести  в  обратной  последо-

вательности.

ВАЖНо!

УПЛОТНИТЕЛЬНОЕ  КОЛЬцО  ПРИ

С б О Р К Е   С   ГА З О П Р О В О Д О М   Д О Л Ж Н О

НАХОДИТЬСя В КОРПУСЕ СОПЛА.

Д л я   з а м е н ы   с о п л а   в   г о р ел к а х   « S a b a f » ,

«Somipress» и «Gefest 5»:

-

снять решетку

-

снять с горелки шляпку со смесителем

-

т о р ц е в ы м   г а е ч н ы м   к л ю ч о м   ( S = 7 м м )

выкрутить и заменить сопло

-

сборку  произвести  в  обратной  последо-

вательности.

Замена сопла горелки духовки (Рис.21)

-  Выдвинуть дно духовки.
-  Вывернуть винт крепления горелки.
-  Снять горелку с корпуса, чтобы

обеспечить доступ к соплу.

-  Торцевым гаечным ключом (S = 8 мм)

выкрутить и заменить сопло.

-  Сборку произвести в обратной

последовательности.

7.3  РЕКОмЕНдАЦИИ  РЕмОНТНым  СлУЖБАм

Регулировка для различного давления газа

Если произведена регулировка на использование

газа  другого  давления,  мастер  обязан  сделать

отметку в талоне установки гарантийной карты.

Мастер обязан проверить герметичость прибора

в соответствии с технологическими инструкциями

газоснабжающей организации.

Для работы на другом виде (давлении)  газа надо

заменить сопла горелок и винты малого расхода

(ВМР) в кранах и терморегуляторе. Сопла и ВМР

имеют маркировку и устанавливаются согласно

таблице 3.

Соединение  и  сборка  газопровода  с  корпусом

горелки стола показаны на рис. 20.

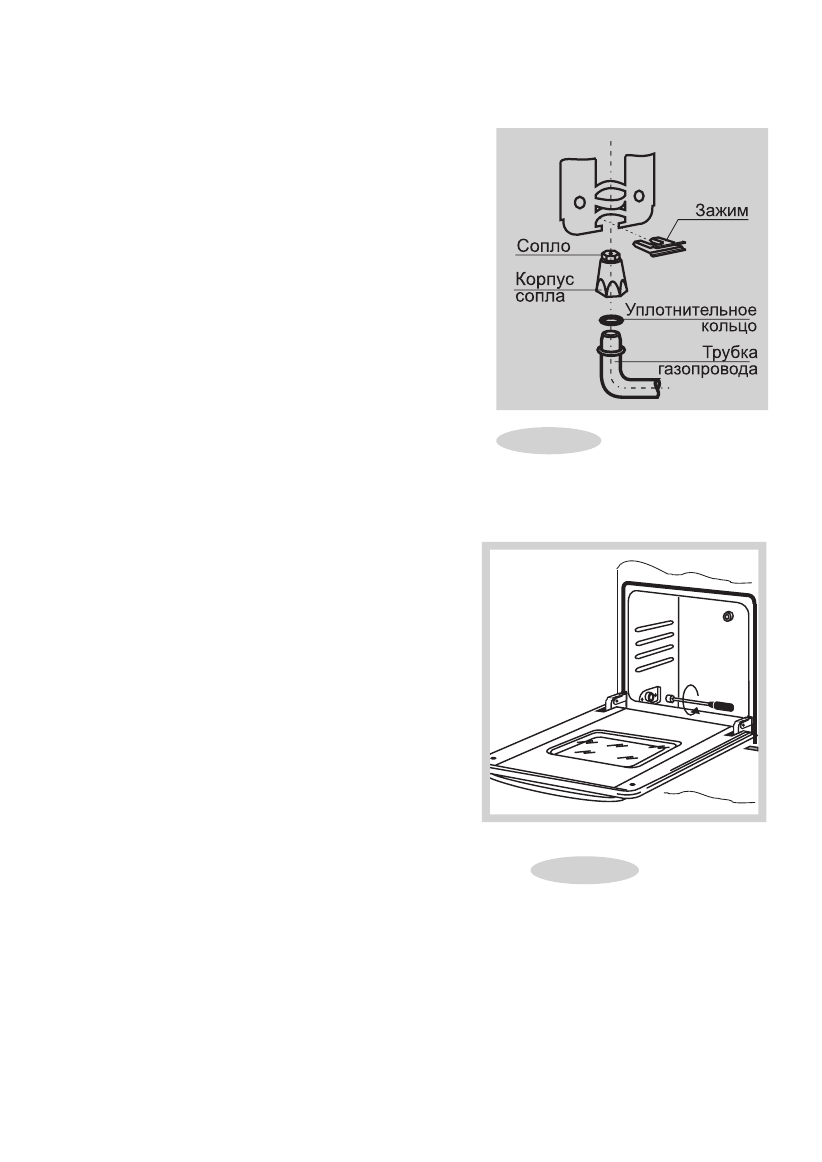

Рис.20
