20

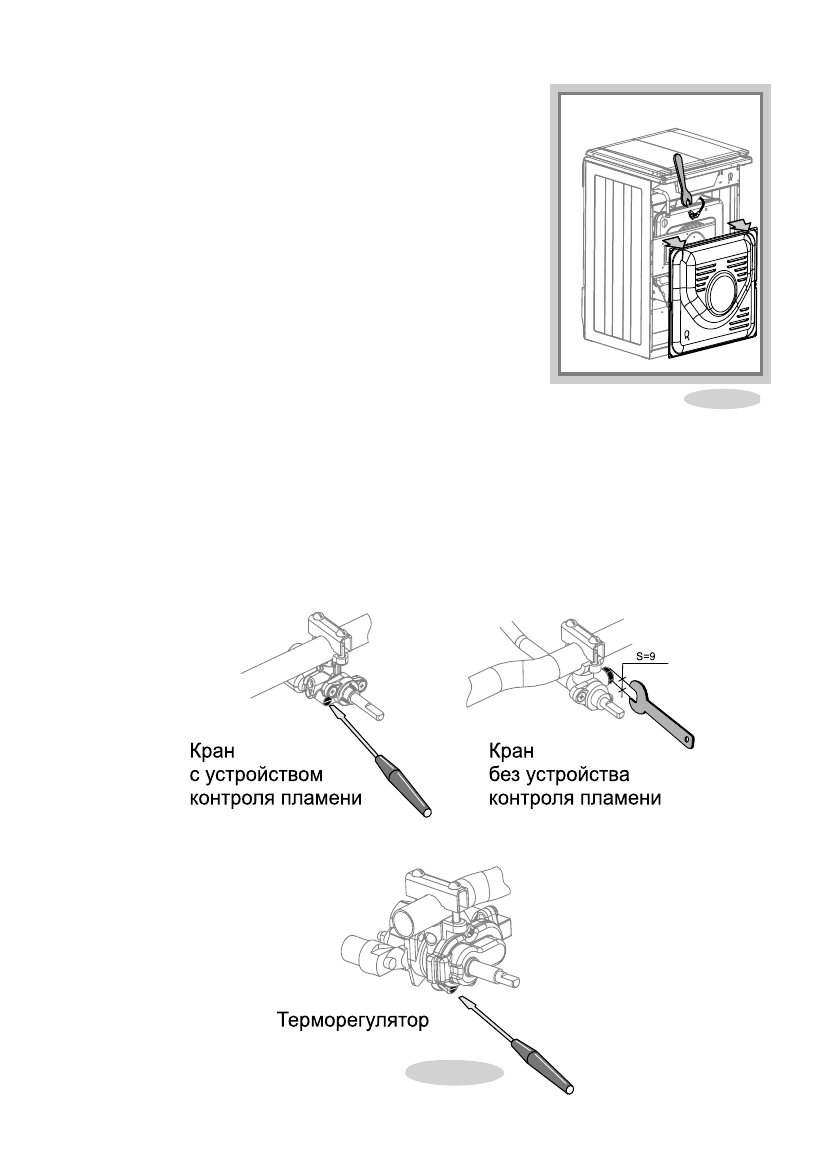

Замена сопла горелки гриль

Если возможен доступ к плите с обратной стороны:

-●

при  помощи  ключа  выкрутить  и  заменить  сопло

(рис.18). Если доступ затруднен, нужно:

-●

вывернуть винт крепления жарочной горелки;

-●

снять горелку с корпуса, чтобы обеспечить доступ к

соплу;

-●

торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло;

-●

сборку произвести в обратной последовательности.

Р е г у л и р о в к а   в и н т о в   м а л о г о   р а с х о д а   ( В М Р )

терморегулятора  и  кранов  с  устройством  контроля

пламени варочной панели и духовки

●

При переводе плиты на другой вид газа (давление)

п о с л е   з а м е н ы   с о п е л   г о р е л о к   н е о б х о д и м о

отрегулировать ВМР. Для  этого необходимо  зажечь

горелку, перевести ручку крана в положение «малое

пламя», снять ручки, воротники, панель и отверткой,

вращая ВМР, добиться минимального, но устойчивого

пламени горелки (длина пламени должна составлять

4…6 мм) (рис.19). Правильность настройки проверяется быстрым поворотом ручки

крана из положения «максимальное пламя» в положение «малое пламя». Пламя при

этом не должно гаснуть.

Замена винтов малого расхода (ВМР) в кранах без устройства контроля пламени

горелок варочной панели

-●

При переводе плиты на другой вид газа (давление) необходимо снять ручки кранов, воротники

и панель;

-●

с помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до

упора (рис.19).

Рис.18

Рис.19
