13

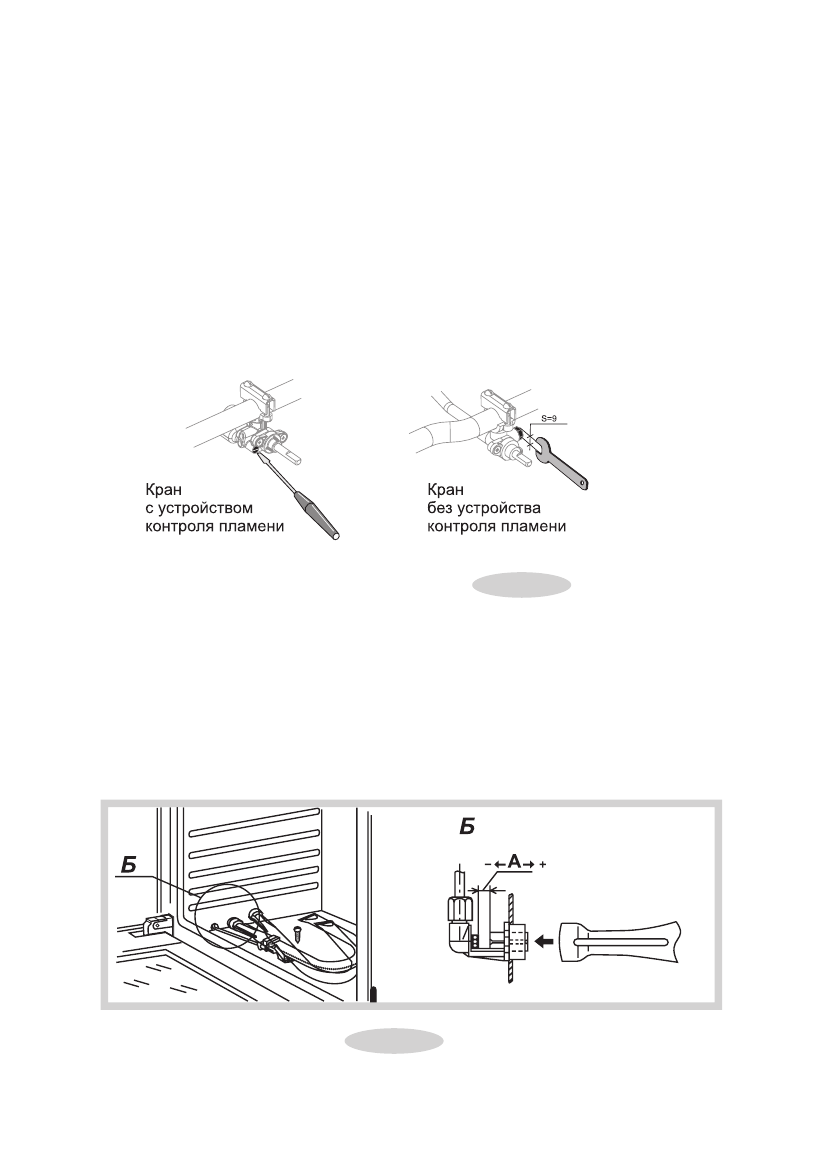

Регулировка винтов малого расхода (ВМР) кранов с устройством контроля пламени

●

При переводе плиты на другой вид газа (давление) после замены сопел горелок

необходимо отрегулировать ВМР. Для этого необходимо зажечь горелку, перевести

ручку  крана  в  положение  «малое  пламя»,  снять  ручки,  воротники,  панель  и

отверткой,  вращая  ВМР,  добиться  минимального, но  устойчивого пламени горелки

(длина пламени должна составлять 4…6 мм). Правильность настройки проверяется

быстрым поворотом ручки крана из положения «максимальное пламя» в положение

«малое пламя». Пламя при этом не должно гаснуть.

Замена винтов малого расхода (ВМР) в кранах без устройства контроля пламени

-●

при переводе плиты на другой вид газа (давление) необходимо снять ручки кранов, воротники

и панель;

-●

с помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до

упора.

Рис.10

Регулировка шибера горелки духовки

-  выдвинуть дно духовки;

-  выкрутить шуруп и достать горелку из корпуса сопла (рис. 11);

-  отвернуть винты, снять левый уголок и боковую стенку;

-  установить  горелку,  зажечь  и,  регулируя  зазор

А

,  добиться  нормального  горения

(уменьшение  зазора  снижает  напряженность  пламени,  увеличение  -  повышает

интенсивность);

-  закрепить горелку и собрать все узлы в обратной последовательности.

Рис. 11
