7.3 РЕКОмЕНДАцИИ РЕмОНТНым СлУЖБАм
Регулировка для различного давления газа
Если произведена регулировка на использование газа
другого давления, мастер обязан сделать отметку в талоне
установки гарантийной карты.
М а с те р о бяз а н пр о ве р ит ь ге р мет ич о с т ь пр иб о р а в
с о о т в ет с т в и и с т е х н о л о г и ч е с к и м и и н с т р у к ц и я м и
газоснабжающей организации.
Для работы на другом виде (давлении) газа надо заменить
сопла горелок и винты малого расхода (ВМР) в кранах
и терморегуляторе. сопла и ВМР имеют обозначение и
устанавливаются согласно таблице 3.

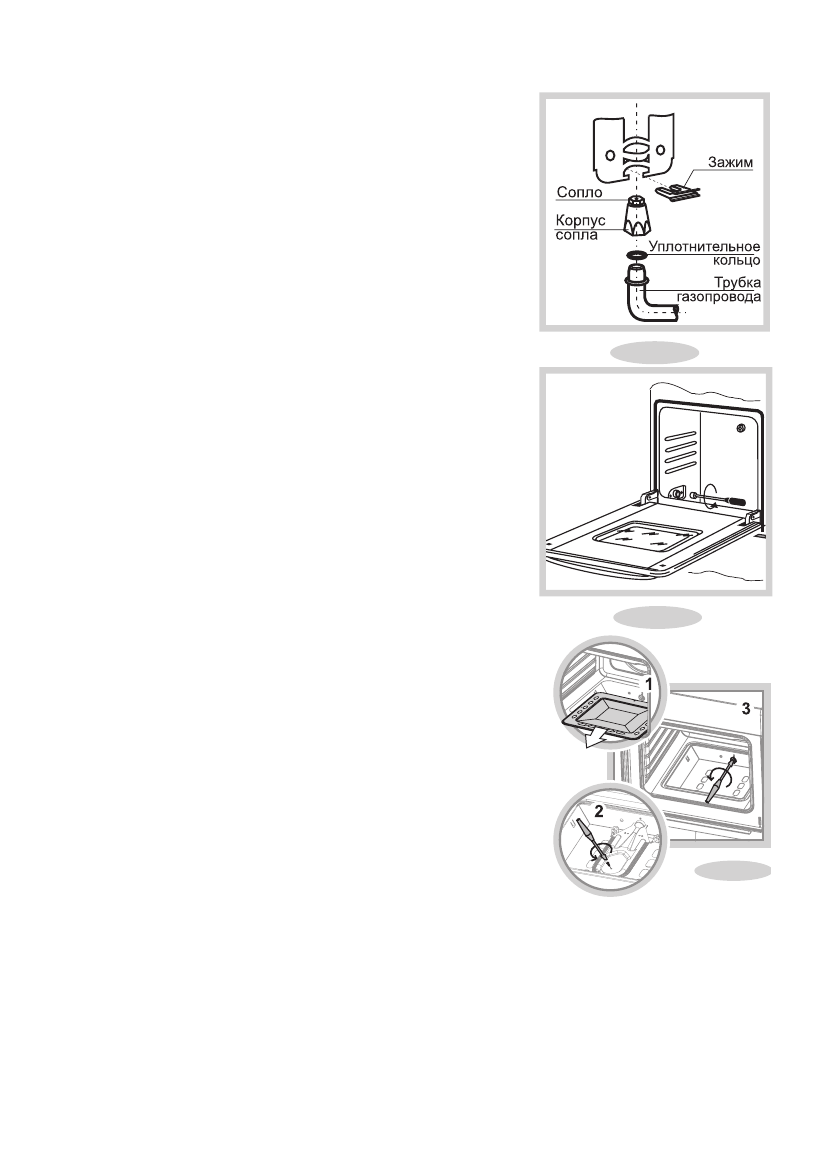

соединение и сборка газопровода с корпусом горелки
стола показаны на рис. 13
Замена сопла горелки стола
Для замены сопла в горелке “Gefest 4” (рис. 13):
-
снять решетку и горелки.
-
Отвернуть крепежные винты и поднять стол.
-
сжать и достать зажим, затем снять корпус сопла с
трубы газопровода.
-
Вывернуть сопло и заменить на новое.
-
с б о р к у п р о и з в е с т и в о б р а т н о й п о с л е д о -
вательности.
ВАЖНо!
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ сбОРКЕ с
ГАЗОПРОВОДОМ ДОЛЖНО НАХОДИТЬся В КОРПУсЕ
сОПЛА.
Для замены сопла в горелке Sabaf, Somipress,
Gefest 5 необходимо:
- снять решетку
- снять с горелки шляпку со смесителем
- торцевым гаечным ключом (S=7мм, для Gefest 5 S=8мм)
выкрутить и заменить сопло
- сборку произвести в обратной последовательности.
Замена сопла горелки духовки (рис. 14)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- снять горелку с корпуса, чтобы обеспечить доступ к
соплу.
- Торцевым гаечным ключом (S = 8 мм) выкрутить и
заменить сопло.
- сборку произвести в обратной последовательности.
Замена сопла горелки духовки (рис.15)
- снять дно духовки.
- вывернуть винт крепления горелки.
- снять горелку с корпуса
- торцевым гаечным ключом (S = 8 мм) выкрутить и заменить
сопло.
- сборку произвести в обратной последовательности.
- сборку произвести в обратной последовательности.
16
1200.00.0.000Д РЭ
Рис.13
Рис.14
Рис.15
