Замена сопла горелки стола

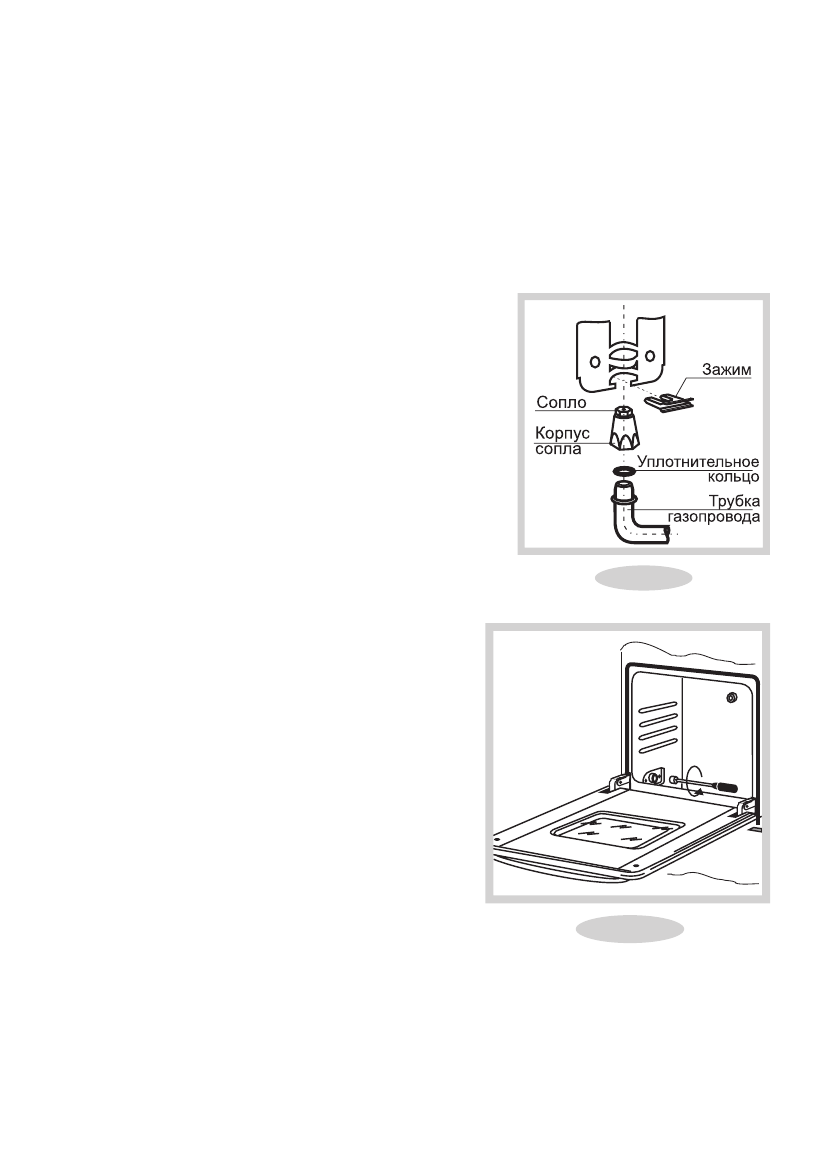

Для замены сопла в горелке “Gefest” (рис.20):
-
снять решетку и горелки.
-
Отвернуть крепежные винты и поднять
стол.
-
сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.
-
Вывернуть сопло и заменить на новое.
-
сборку произвести в обратной последо-
вательности.
ВаЖНо!
УПЛОТнИТеЛьнОе КОЛьЦО ПРИ
с б О Р К е с ГА З О П Р О В О Д О м Д О Л Ж н О
нАХОДИТься В КОРПУсе сОПЛА.
Д л я з а м е н ы с о п л а в го р ел к а х “ S a b a f ” и
“Somipress”:
-
снять решетку
-
снять с горелки шляпку со сместителем
-
т о р ц е в ы м г а еч н ы м к л ю ч о м ( S = 7 м м )
выкрутить и заменить сопло
-
сборку произвести в обратной последо-
вательности.
З а м е н а с о п л а го р е л к и д у хов к и
(рис.21)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- сборку произвести в обратной
последовательности.
10 РЕКОМЕНДАЦИИ РЕМОНТНыМ СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо заменить сопла горелок и винты
малого расхода (ВмР) в кранах и терморегуляторе. сопла и ВмР имеют обозначение и
устанавливаются согласно таблице 3.
соединение и сборка газопровода с корпусом горелки стола показаны на рис. 20
Рис.20
22
1200.00.0.000 РЭ
Рис.21
