23

Рис.22

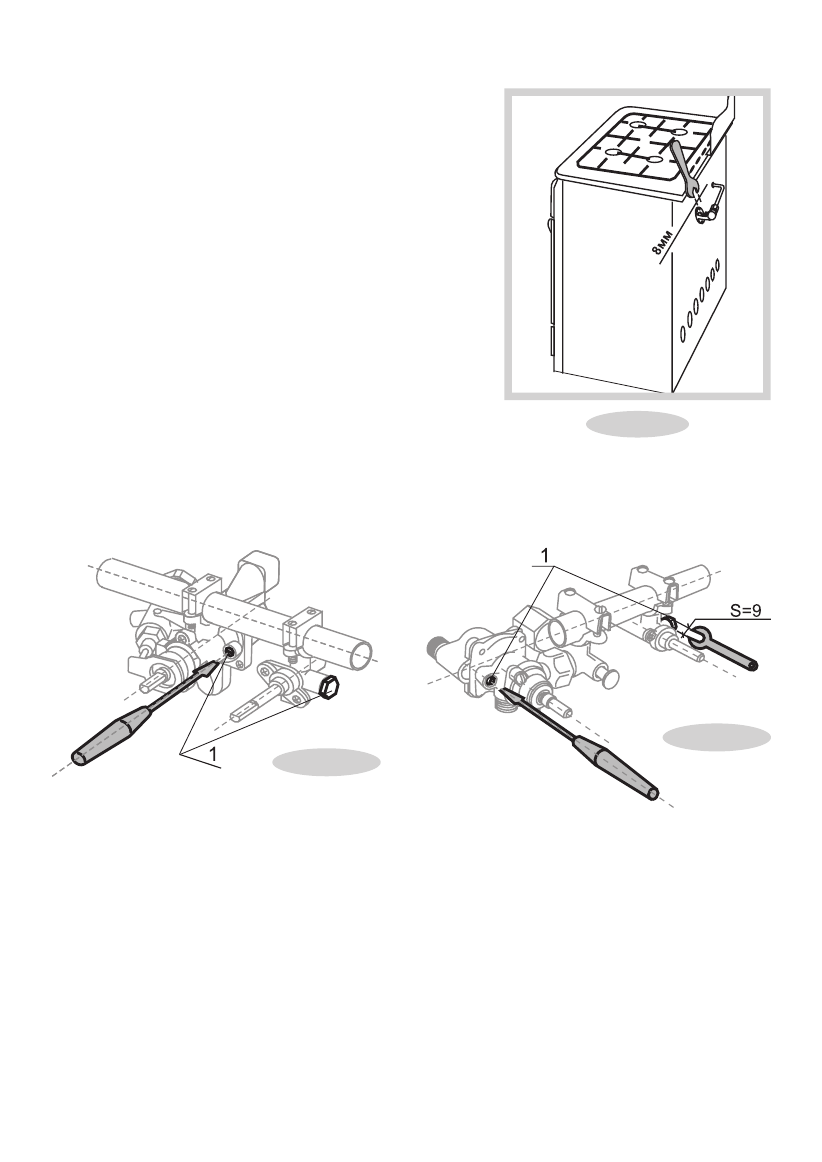

Замена винтов малого расхода в ТУПе

и кранах горелок стола (рис. 23 и 24)

поз. 1 - винты малого расхода (завернуть до упора)

Регулировка шибера горелки духовки

-  Выдвинуть дно духовки.
-  Выкрутить шуруп и достать горелку из корпуса сопла (рис. 25).
-  Отвернуть винты, снять левый уголок и боковую стенку.
-  Установить горелку, зажечь и, регулируя зазор

а

, добиться нормального горения

(уменьшение зазора снижает напряженность пламени, увеличение - повышает

  интенсивность).

-  Закрепить горелку и собрать все узлы в обратной последовательности.

Рис.23

Рис.24

Замена сопла горелки гриль

если возможен доступ к плите с обратной

стороны:
-  Выкрутить при помощи ключа сопло

(рис.22)

если доступ затруднен, нужно:
-  Вывернуть винт крепления жарочной

горелки.

-  снять горелку с корпуса, чтобы обеспечить

  доступ к соплу.

-  Торцевым гаечным ключом (S = 8 мм)

выкрутить и заменить сопло.

-  сборку произвести в обратной

  последовательности.

1200.00.0.000 РЭ
