14

100.00.0.000 РЭ

-

ГР

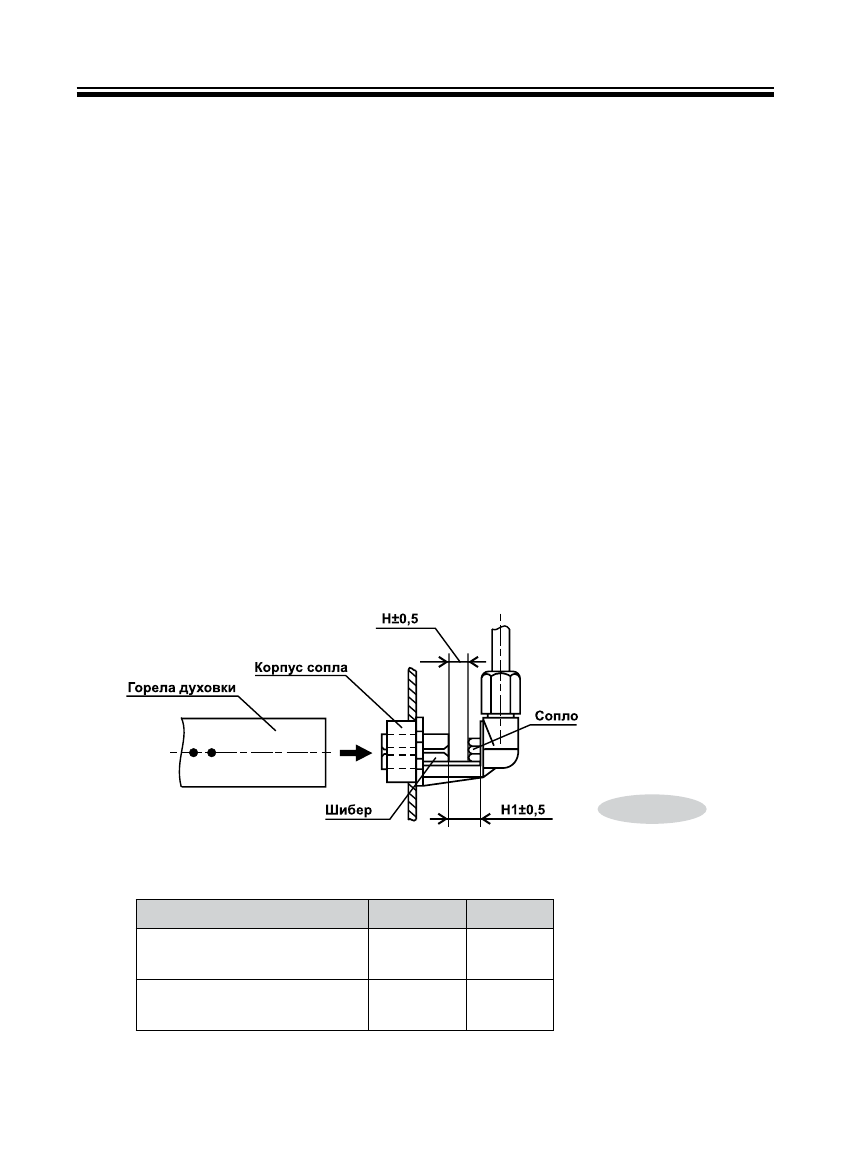

Регулировка шибера горелки духовки (рис. 5)



В зависимости от вида и давления газа установить зазор Н (Н

1

) согласно

таблице 4.



Если при включении горелки духовки на максимальное пламя наблюдается

напряженное  горение  и  происходит  отрыв  пламени  (явление,  когда  в

газовую  смесь  поступает  много  воздуха),  необходимо  регулировкой

зазора  добиться  нормального  горения  (без  отрыва  и  проскока  языков

пламени).

Рис. 5

Регулировка винтов малого расхода (ВМР) кранов

с безопасностью горелок стола духовки.



При переводе плиты на другой вид газа (давление) после замены сопел

горелок  необходимо  отрегулировать  ВМР.  Для  этого  необходимо  для

кранов с безопасностью горелок стола и духовки перевести ручку крана

в положение «малое пламя», снять ручку и воротник и отверткой, вращая

ВМР,  добиться  минимального,  но  устойчивого  пламени  горелки  (длина

пламени должна составлять 4…6 мм).



Правильность  настройки  проверяется  быстрым  поворотом  ручки  из

положения «максимальное пламя» в положение «малое пламя». Пламя

при этом не должно гаснуть.

Таблица 4

Вид газа и давление

Н,мм

Н

1

,мм

Природный газ (G20)

Р

Н

=20 мбар (2000 Па)

–

1,5

Сжиженный газ (СПБТ)

Р

Н

=30 мбар (3000 Па)

0,5

–
