Схема подключения плиты к однофазной электрической сети; ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ; Синий - DE-LUXE 506022.04 гэ (щ) - Инструкция по эксплуатации - Страница 11

Внимание!

 Подключение

плиты

к

электросети

должен

производить

только

квалифицированный  персонал  специализированных  организаций,    уполно-
моченных    на    право    установки    и    обслуживания  электрических  плит  в
соответствии  с  действующими  нормами.

Вследствие неправильного подключения плита может повредиться   - в таком

случае  покупатель  теряет  право  на  гарантийное  обслуживание.

Плиты  моделей  5440.00гэ,  5440.01гэ,  5440.10гэ,  5440.11гэ  комплектуются

2

трёхпроводным   шнуром с   номинальным   поперечным   сечением   жил   1,50 мм  и
стандартной  вилкой.

Плиты  моделей  5422.00гэ,  5422.01гэ,  5422.02гэ,

5422.03гэ имеют   трёхпроводной   шнур   питания   с

2

номинальным сечением   жил   не   менее   2,50   мм  и
вилкой.

Применяемые  вилка  и  розетка  должны  выдержи-

вать  ток  32  А  при  рабочем  напряжении  220  В.

Внимание!  Подключение  должно  быть  выполнено  с  соблюдением

полярности  и  цветности  проводов.

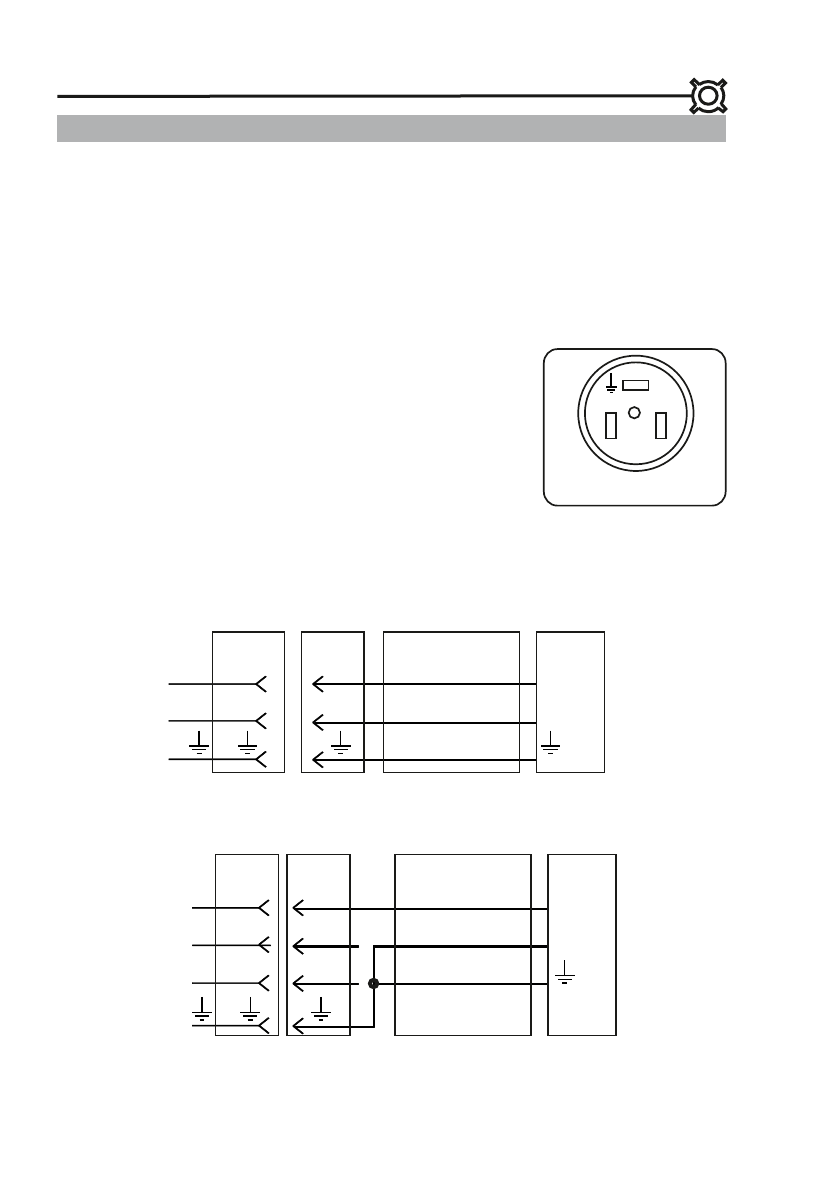

 Схема подключения плиты к однофазной  электрической сети

переменного тока напряжением 220 В частотой 50 Гц

Схема подключения плиты к трехфазной  электрической сети

переменного тока напряжением 380 В

Условная маркировка

контактов розетки

1

2

11

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

N

L

Розетка

Вилка

Желто-зеленый

Синий

Коричневый

Шнур питания

Плита

B

C

A

1

1

2

3

3

2

Розетка

Вилка

Желто-зеленый

Синий

Коричневый

Шнур питания

Плита

N

N

L

L

1

1

2

2
