Руководство по эксплуатации ЕМ521 00 000-01 РЭ
4
ПОДКЛюЧЕНИЕ

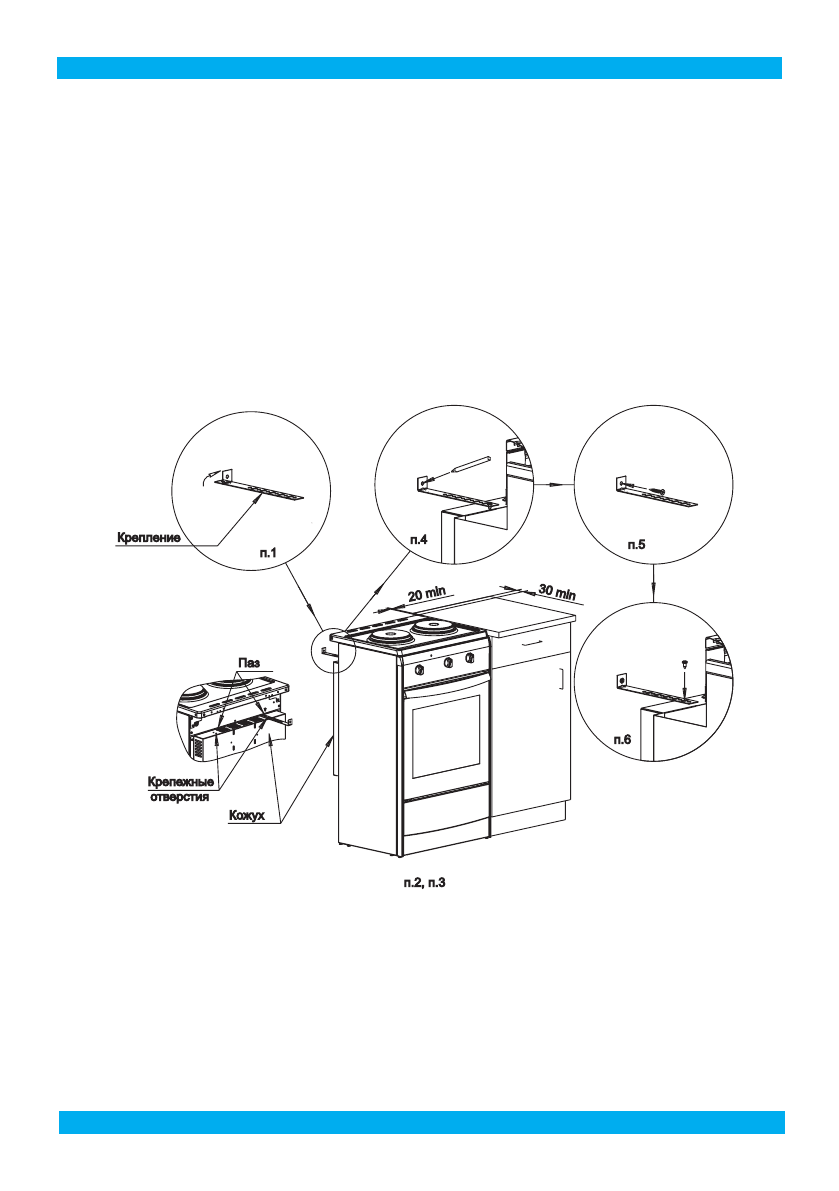

Порядок крепления
плиты к стене (рис.1):
1.
Из комплекта плиты взять крепление и загнуть один конец, как показано на рисунке.
2.
Установить плиту со снятым щитком на рабочее место, выровняв фасад плиты по
мебели. Причем расстояние от задней стенки кожуха плиты до стены должно быть не
менее 30 мм и не более 150 мм, по бокам до мебели – не менее 20 мм.
3.
Приложить крепление плиты справа или слева (в наиболее удобном месте) к верхней
плоскости кожуха, прижав загнутый конец к стене. При этом необходимо совместить
одно из крепежных отверстий в креплении с отверстием в кожухе. Крепление можно
пропустить сквозь паз в кожухе вовнутрь плиты, если оно слишком длинное.
4.
Разметить на стене отверстие под дюбель (саморез).
5.
Отодвинуть плиту в сторону. Просверлить отверстие под дюбель (саморез), при этом
саморез должен быть не менее 3,8х40. Установить крепление на стену.
6.
Установить плиту на место, совместив крепежное отверстие в креплении с отверстием
в кожухе. Убедившись, что плита находится в устойчивом положении, с помощью винта
4,2х9,5 присоединить крепление к плите.
4. ПОДКЛюЧЕНИЕ
■ Плита должна быть подключена только персо налом специализированных
организаций, имеющих право установки и обслуживания электрических плит.
■ При подключении плиты необходимо убедиться, что характеристики электрической
сети соответствуют характеристикам, указанным на фирменной табличке плиты.
■ Необходимо проверить, могут ли предохранители или автоматические выключатели
рис. 1
