Руководство по эксплуатации NGM521 00 000 РЭ

4

3. УСТАНОВКА И ПОДСОЕДИНЕНИЕ

■ Плита отрегулирована для работы на сжиженном газе и должна подключаться к баллону

посредством гибкой подводки, через угловой штуцер или без него, и регулятора давления.

Баллон  1-5-2В  ГОСТ15860-84.  Регулятор  давления  РДСГ2-1,2  ГОСТ21805-94.  Баллон,

гибкая подводка и регулятор давления в комплект поставки не входят.

■ При подсоединении для гибкой подводки должны быть соблюдены следующие

требования:

- резинотканевая трубка (ГОСТ8318-57 или ГОСТ9356-60)

должна уплотняться специальными зажимами (хомутами);

- специальный гибкий присоединительный рукав с

арматурой должен иметь сертификат соответствия и

документ, указывающий дату изготовления, срок службы и

замены;

- гибкая подводка должна быть доступна для осмотра по

всей длине;

- гибкая подводка не должна ничем пережиматься, иметь

перегибы и испытывать растягивающие усилия;

- если гибкая подводка имеет повреждения, она должна заменяться целиком, ремонт

недопустим.

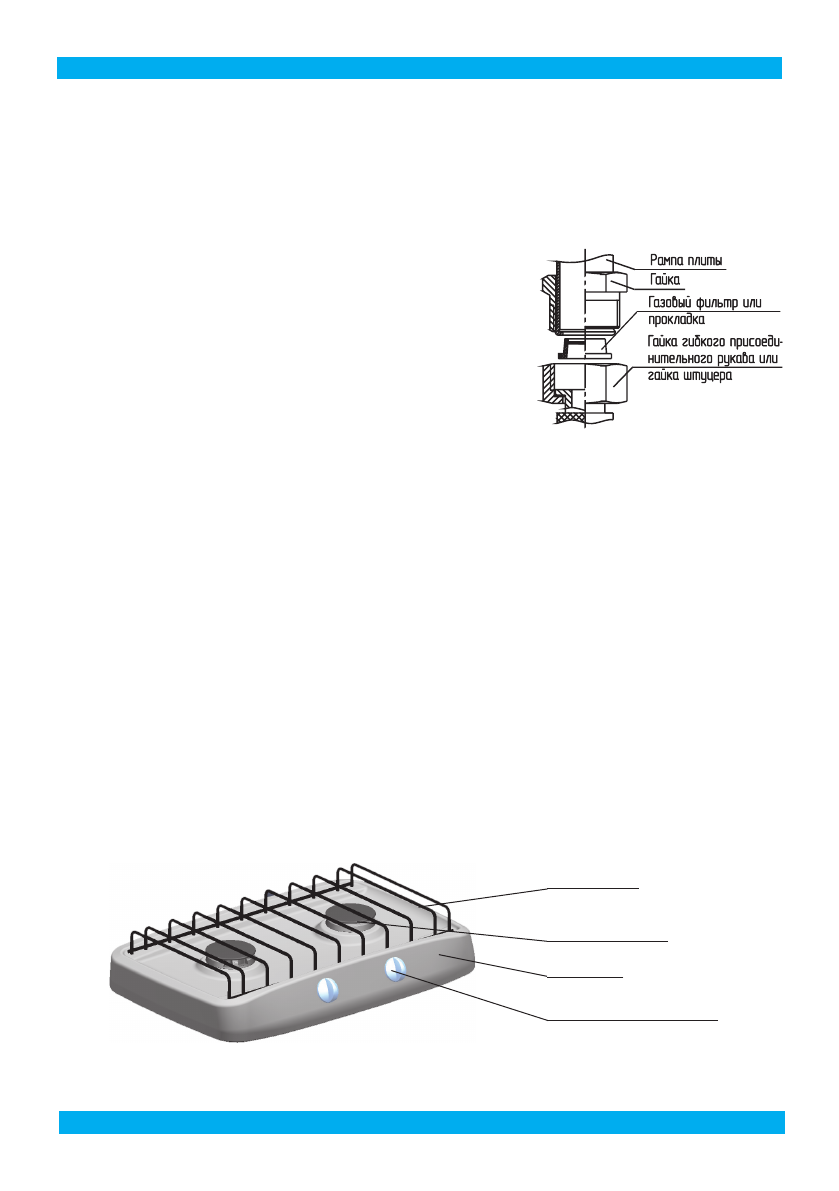

■ При подключении плиты (рис.1) для создания герметичности следует между рампой и

присоединительной гайкой установить:

- газовый фильтр для плиты модели NGM521 02;

- прокладку из комплекта углового штуцера для плиты модели NGM521 01.

Комплект углового штуцера или газовый фильтр находится в пакете с комплектующими.

■ Плита должна отстоять от поверхности стен не менее чем на 7 см.

■ Мебель, стоящая рядом с плитой, а также кухонные полотенца, шторы и т.п. должны на-

ходиться на безопасном расстоянии, исключающем их воспламенение.

Помните!

  Запрещено  проверять  герметичность  соединений  и  искать  утечки

газа с помощью спичек и другого открытого огня.

Помните!

После подсоединения плиты убедитесь в том, что горелки работают

стабильно.  Для  этого  необходимо  зажечь  горелки  в  положение  «максималь-

ное»  пламя  и  перевести  через  5  сек.  в  положение  «малое»  пламя,  горелки  не

должны гаснуть. Проскок пламени не допускается. Затем перевести в положе-

ние «максимальное пламя». Отрыв пламени не допускается.

4. УСТРОйСТВО И КОМПлЕКТНОСТ

ь

УСТАНОВКА И ПОДСОЕДИНЕНИЕ. УСТРОйСТВО И КОМПлЕКТНОСТь

рис. 1

рис. 2

горелка стола

корпус

рукоятка управления

крана

решётка
