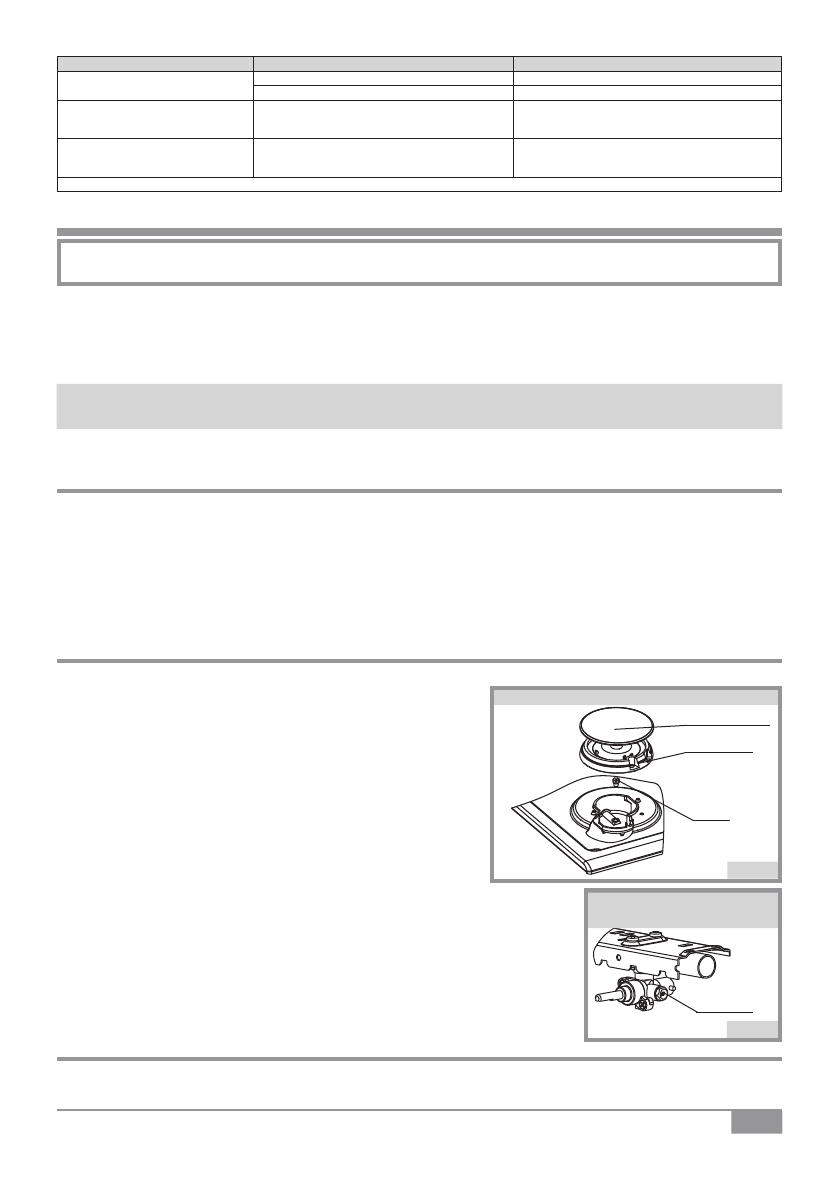

RU

      Руководство по эксплуатации КM341 00 000-01 РЭ U

16

Что происходит

Причина

Как устранить

7. Не горит лампа подсветки ду-
ховки или жарочного шкафа

- перегорела лампа;

-  заменить лампу;

- повреждена проводка.

- *заменить проводку.

8.  Не  нагревается  электрокон-
форка

- повреждена электроконфорка;
- поврежден переключатель;
- повреждена проводка.

-* заменить электроконфорку;
-* заменить переключатель;
-* заменить проводку.

9. Не нагревается ТЭН-гриль

- поврежден электронагреватель;
- поврежден терморегулятор;
- повреждена проводка.

-* заменить электронагреватель;
-* заменить терморегулятор;
-* заменить проводку.

* - работы выполняются сервисной службой.

22.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

Подробная информация по ремонту и переоснащению плиты дана на сайте по адресу:
www.darina.su

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое про-
изводится  заменой  сопел  горелок  и  винтов  малого  пламени  (ВМП),  для  кранов  с  регулируемым
ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом  специализированных  организа-
ций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте  необходимо  проводить  в  соответствии  с
таблицей 1.

ВНИМАНИЕ! При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

22.1. Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.20)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

 Отключить плиту от электрической сети;

3.

 Снять решетки стола, крышки горелок с рассекателями;

4.

  Заменить  сопла  на  столе  с  помощью  ключа  с  торцевой  головкой  S=7,  момент  затяжки  не

более  3 Н·м (не более 0,3 кг·м).

После установки сопла его стык проверить обмыливанием на герметичность, при этом необходимо
следить, чтобы сопла были установлены в соответствии с таблицей 1.

22.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола (рис. 21):

Для того, чтобы заменить винт малого пламени, необходимо:

1.

снять  решетки  стола,  крышки  горелок  с  рассекате-

лями,  вывинтить  винты  крепления  корпусов  горелок

,

снять верхнюю панель;

2.

снять ручки управления, воротники, панель управ-

ления;

3.

  отвинтить  ВМП  и  заменить  их  в  соответствии  с

таблицей 1;

4.

 сборка производится в обратном порядке, при этом

необходимо обеспечивать соответствующие моменты
затяжки  крепежных  элементов  и  соответствие  винта
малого  пламени  виду  газа,  применяемого  при  экс-
плуатации плиты.

■  Винт  малого  пламени  (ВМП)  устанавливается  с  моментом  Мкр=4
Н·м.(0,4 кг·м).Перед установкой винта его необходимо смазать маслом
И-20А ГОСТ 20799-88. Тип винта определяется видом газа (природный
или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметич-
ность, при этом необходимо следить, чтобы ВМП были установлены в
соответствии с таблицей 1.

22.3. Настройка регулируемых ВМП кранов горелок стола.

■  При  переводе  плит  с  природного  на  сжиженный  газ  и  с  одного  давления  на  другое    для  плит,
оснащённых  кранами  c  регулируемым  ВМП,  после  замены  сопла  необходимо  отрегулировать

рис. 20

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

!

рис. 21

ВМП

Замена винта малого

пламени (ВМП)
