Руководство по эксплуатации GM 1D 00 000 РЭ U

6

Примечание:

 В графах маркировка «сопла» и «ВМП» указана маркировка, которая соответствует диа-

метру отверстия сопла в мм х 100. Сменные сопла и ВМП поставляются по отдельному заказу.
Для плит, оснащённых кранами c регулируемым ВМП, настройка расхода газа производится поворотом
ВМП. Регулирование производится до обеспечения устойчивого горения на малом пламени

.

8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг..............................3
■ Суммарный вес продуктов, располагаемых на противне духовки, не более, кг...............................3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг..............................................2
■ Вес посуды с продуктами, располагаемых на решетке стола по центру над каждой  горелкой
не более, кг...........................................................................................................................................10
■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм.........................................120
■  Диаметр  посуды,  устанавливаемой  на  решетку  стола,  не  более,  мм.......................................240
■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не менее чем
на половину, решетки, противня и поддона при их равномерном нагружении массой, не более 3 кг.

9. ПАНЕЛЬ УПРАВЛЕНИЯ

■  На  рисунке  панели  управления  (рис.6)  присутствуют  элементы  комфортности,  которые  могут
присутствовать  на  панелях  различных  моделей  плит.  Для  Вашей  плиты  перечень  элементов
указан в таблице комфортности моделей плит на обложке настоящего руководства.

1.

Рукоятка механического

таймера.

2.

Кнопка включения подсветки

духовки (для моделей 1020,
1022, 1023, 1024, 1120,
1122, 1123, 1124 - кнопка
включения подсветки духовки и
электровертела)

3.

Рукоятка управления

терморегулятора горелок
духовки или рукоятка
управления крана горелки
духовки.

4.

Рукоятка управления крана горелки стола.

10. ГОРЕЛКИ СТОЛА

■ Положение горелок на столе и символы состояния работы
горелок  схематично  изображено  (рис.7)  возле  рукоятки
каждого крана на панели управления.
■ Все краны имеют ограничение в положении «малое
пламя», обеспечивающее устойчивое горение в
экономичном режиме.
■ Регулировку пламени производят плавно, поворотом
рукоятки крана от знака «большое пламя» до знака
«малое пламя».

ПРИМЕЧАНИЕ!  Во  время  эксплуатации  плиты  возможно  выгорание  эмали  на
кончиках зубьев решётки стола в зоне горелок, что не является производственным
дефектом и не влияет на работу плиты.

10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:

1.

 Нажать и повернуть рукоятку крана в положение «большое пламя».

2.

 Удерживая рукоятку крана в нажатом положении поднести огонь к горелке стола.

Для  плит  с  электророзжигом  -  нажать  и  удерживая  нажатой  повернуть  рукоятку  крана  в  по-
ложение «

», дождаться появления пламени.

3.

 После появления пламени необходимо удерживать рукоятку крана в нажатом положении 10

секунд, это необходимо для срабатывания устройства «газ-контроль».

4.

 Отпустить рукоятку крана и убедиться, что пламя не погасло, затем установить рукоятку в

нужное Вам положение.

4

2

1

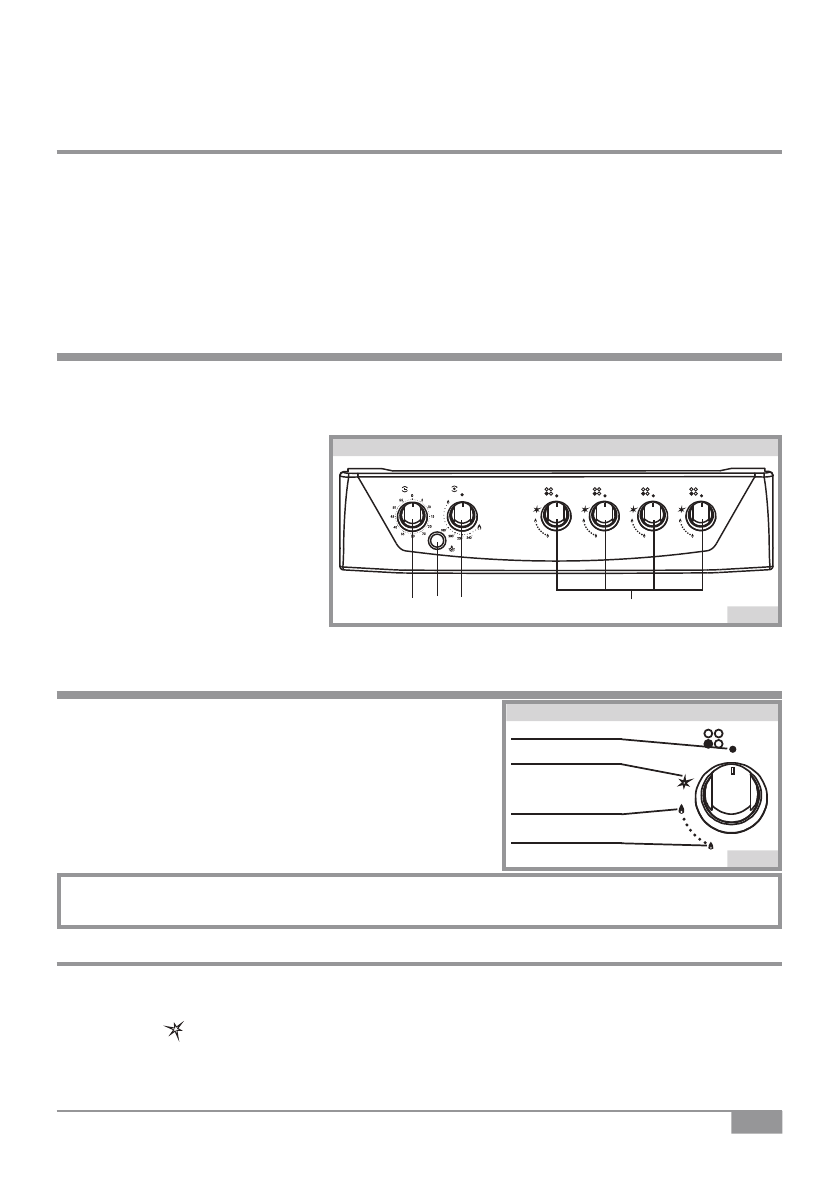

рис. 6.

Панель управления плиты

3

рис. 7

Малое пламя

Большое пламя

Кран закрыт

Электророзжиг

Для моделей с интегриро-

ванным розжигом

Символы

!
