RU

Руководство по эксплуатации GM 1D 00 000 РЭ U

12

ВНИМАНИЕ!

При

проведении работ необходимо следить, чтобы резиновые кольца

не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

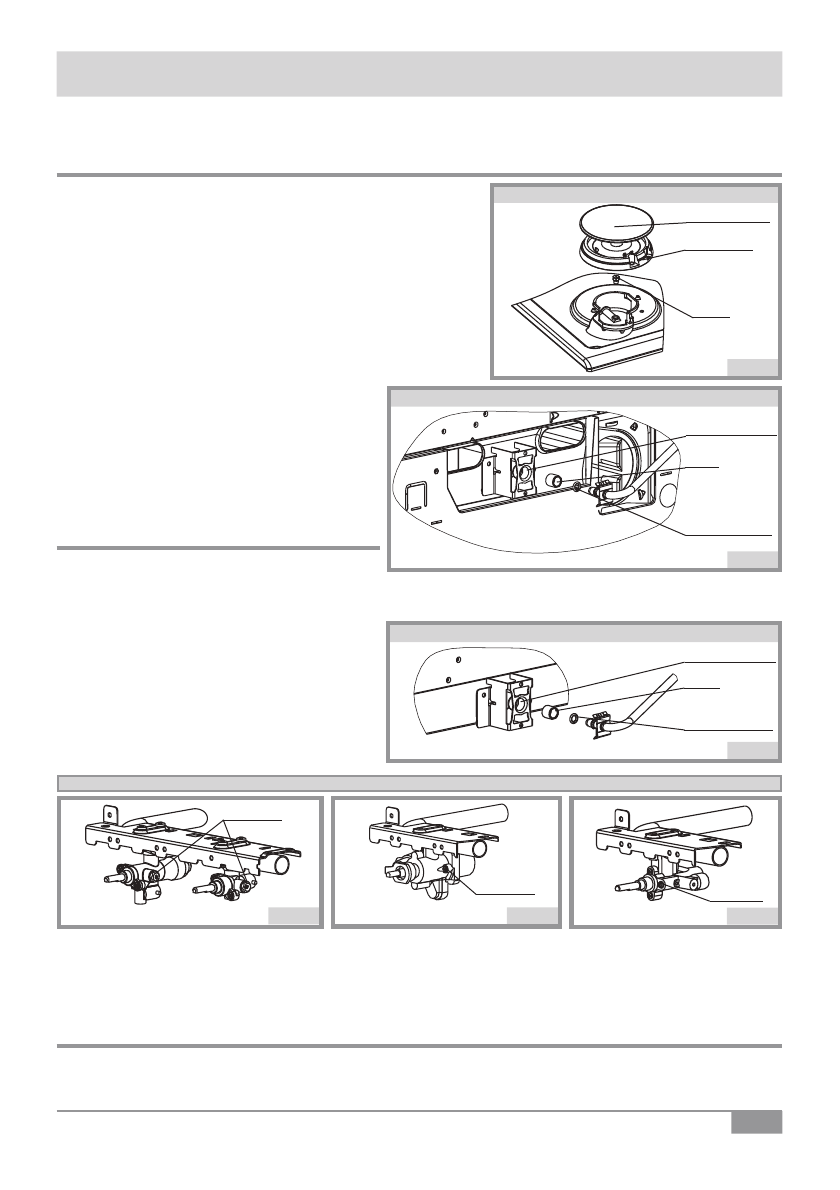

19.1.  Проведение  замены  сопла  при  ремонте,  а  также  при  переводе  на  другой  тип  газа
(рис.14, 15, 16)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны

плиты;

2.

 При наличии в плите электрической части, отключить

плиту от электрической сети;

3.

 Снять решетки стола, крышки горелок с рассекателями;

4.

 Заменить сопла на столе с помощью ключа с торцевой

головкой S=7, момент затяжки не более 3 Н·м (0,3 кг·м);

5.

 Снять кожух (газовый колпак) в случае замены сопел

гриля и пода.

■ Для замены сопла горелки гриля или горелки пода (см.
рис. 15, 16) необходимо отвинтить два винта крепления ско-
бы держателя сопла, вытянуть скобу с соплом из горелки
(на себя). Отверткой отсоединить крепление
от скобы и заменить сопло.
После  установки  сопла  его  стык  проверить
обмыливанием на герметичность, при этом
необходимо следить, чтобы они были уста-
новлены в соответствии с таблицей 1.

19.2.  Проведение  замены  винтов  мало-
го  пламени  (ВМП)  в  кране-термостате  и
кранах горелок стола (рис. 17, 18):

Для того, чтобы заменить винт малого пла-
мени, необходимо:
-  снять  решетки  стола,  крышки  горелок  с  рассекателями,  вывинтить  винты  крепления  корпусов
горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, па-
нель управления;
-  отвинтить  ВМП  и  заменить  их  в  соответ-
ствии с таблицей 1;
- сборка производится в обратном порядке,
при  этом  необходимо  обеспечивать  соот-
ветствующие  моменты  затяжки  крепежных
элементов  и  соответствие  винта  малого
пламени  виду  газа,  применяемого  при  экс-
плуатации плиты.

■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=4 Н·м.(0,4 кг·м).Перед установкой
винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип винта определяется видом газа
(природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом необходимо
следить, чтобы ВМП были установлены в соответствии с таблицей 1.

19.3. Настройка регулируемых ВМП горелок стола и духовки (рис. 19).

■  При  переводе  плит  с  природного  на  сжиженный  газ  и  с  одного  давления  на  другое    для  плит,
оснащённых  кранами  c  регулируемым  ВМП,  после  замены  сопла  необходимо  отрегулировать
ВМП.  Регулирование  расхода  газа  производится  поворотом  ВМП,  без  его  замены,  до  обеспече-

!

рис. 16

Сопло

Уплотнительное
кольцо

Замена сопла горелки пода

Держатель сопла

рис. 14

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

рис. 15

Сопло

Уплотнительное
кольцо

Замена сопла горелки гриля

Держатель сопла

рис. 17

рис. 18

рис. 19

ВМП

ВМП

ВМП

Замена винтов малого пламени (ВМП)
