Гарантийный талон

www.zubr.ru

16

  |

Сведения о приемке и упаковке

Изделие изготовлено и принято в соответствии с требованиями технических усло

-

вий производителя и признано годным к эксплуатации. Изделие упаковано согласно

требованиям технических условий производителя.

Дата выпуска

(число, месяц, год)

Гарантийный талон

Изделие

Виріб

Құрал

Модель

Өрнек

Модель

№ изделия

№ Виробу

Құрал №

Торговая организация

Торгівельна організація

Сауда мекемесі

М.П.

Дата продажи

Дата продажу

Сату уақыты

При покупке изделия требуйте у продавца проверки надлежащего качества и комплектности, а также пра

-

вильного  заполнения  гарантийного  талона.  С  условиями  гарантии  и  проведения  гарантийного  обслужи

-

вания  ознакомлен  и  согласен.  Изделие  получено  в  исправном  состоянии  и  полностью  укомплектовано.

Претензий к внешнему виду не имею.

Құралды сатып алғанда сатушыдан құралдың қажетті сапасы мен жиынтықтығын тексеруді, сонымен қатар

кепілдемелік талон қажетті түрде толтырылғандығына көз жеткізіңіз. Кепілдік шарттары және кепілдікті қызмет

көрсетумен  таныстым  және  келістім.  Құрал  жарамды  және  толығымен  жинақталған  күйде  қабылданған.

Сыртқы көрінісіне наразылық білдірмеймін.

При  покупці  інструменту  вимагайте  у  продавця  перевірки  належної  якості  та  комплектності,  а  також  пра

-

вильного заповнення гарантійного талона. З умовами гарантії та проведення гарантійного обслуговування

ознайомлений і згоден. Інструмент отриманий в справному стані і повністю укомплектований. Претензій до

зовнішнього вигляду не маю.

Подпись покупателя

Підпис покупця

Сатып алушы қолы

Для обращения в гарантийную мастерскую необходимо предъявить изделие и правильно

заполненный гарантийный талон.

См. также последние 4 цифры серийного номера (в формате ммгг)

Пила торцовочная

www.zubr.ru

|

9

`

выньте изношенную щетку и вставьте новую;

`

установите крышку щеткодержателя на место;

`

проделайте аналогичные операции

с другой щеткой.

2) Осмотр  и  замена  (при  необходимости)  рем

-

ня  в  редукторе  (только  для  ЗПТ-255-1800

  ПЛР

и ЗПТ-305-1800

 ПЛР

):

`

снимите крышку

39

 ременной передачи;

`

внешним  осмотром  убедитесь  в  правиль

-

ности  натяжения  ремня,  чистоте  его  поверх

-

ности  и  отсутствии  видимых  механических

повреждений  (продольные  и  поперечные  по

-

резы, расслоение, разделение на пряди);

`

при  необходимости  замены,  оттягивая  ре

-

мень от корпуса возле одного из шкивов, про

-

верните шкивы до полного схода ремня с них.

Установку  нового  ремня  производите  в  обрат

-

ной последовательности.

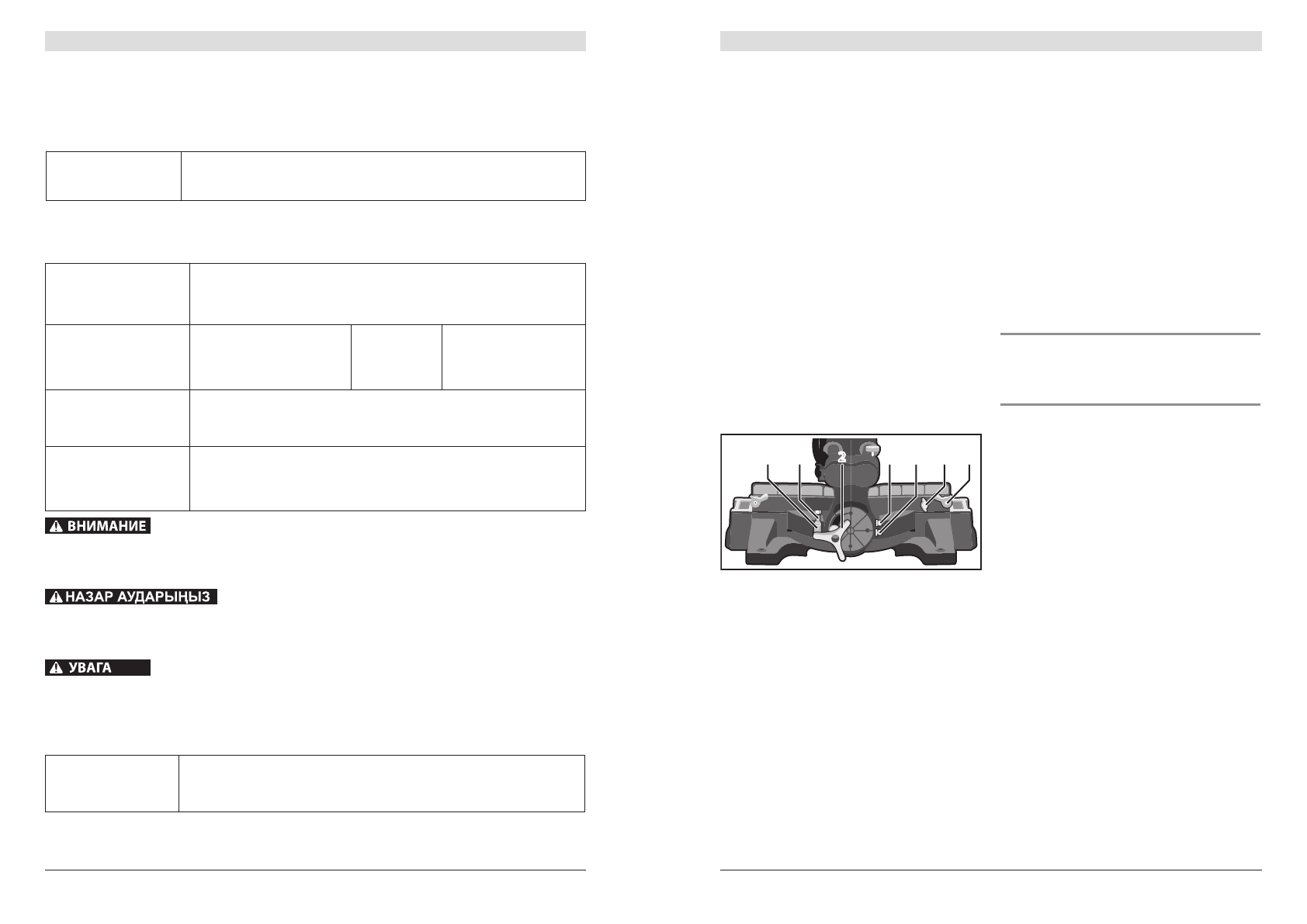

3) Регулировка настроек пилы:

а) Регулировка угла наклона пиления 90°;

34

22

37

2

35

36

37а

Ослабьте  рукоятку

2

  фиксации  наклона  пилы,

приведите голову в вертикальное положение, от

-

пустите  стопорную  гайку  болта

35

  и,  используя

угольник, установите пильный диск под углом 90°

относительно поворотного стола

10

 регулировкой

упорного болта

35

. Затяните стопорную гайку.

По  достижении  необходимого  результата  регу

-

лировки, ослабьте установочный винт указателя

21

  угла  наклона,  совместите  стрелку  указателя

с делением 0° на шкале угла наклона. Зафикси

-

руйте указатель винтом.
б) Регулировка угла наклона пиления 45°.
Ослабьте рукоятку

2

 фиксации наклона головы,

приведите  ее  в  крайнее  левое  и  (только  для

ЗПТ-305-1800  плр)  правое  наклонное  положе

-

ние и, используя угломер, регулировкой винтов

37

  и

37a

  соответственно,  установите  пильный

диск  под  углом  45°  относительно  поворотного

стола

10

. Затяните стопорную гайку.

в) Регулировка угла 90° торцевого пиления.
Установите  стол

10

  с  положение  0°.  Ослабьте

два  установочных  болта  упора

15

.  Не  нажимая

кнопку  включения,  опустите  голову  пилы.  Ис

-

пользуя  угольник,  регулировкой  фронтального

упора установите между ним и пильным диском

угол 90°. Закрепите фронтальный упор, затянув

установочные болты.

Примечание!

  При  установке  различных  поло

-

жений  делайте  пробное  пиление.  Проверьте

результат  пиления  с  использованием  средств

измерения.

Рекомендации

по эксплуатации

Убедитесь, что напряжение сети соответствует

номинальному напряжению изделия.

Включайте изделие в сеть только тогда, когда

Вы готовы к работе.

Перед  первым  использованием  изделия

(или  после  длительного  перерыва)  включите

его  без  нагрузки  и  дайте  поработать  10–20

секунд.  Если  в  это  время  Вы  услышите  по

-

сторонний  шум,  почувствуете  повышенную

вибрацию или запах гари, выключите изделие,

отсоедините  кабель  питания  от  сети  и  уста

-

новите  причину  этого  явления.  Не  включайте

изделие,  прежде  чем  будет  найдена  и  устра

-

нена причина неисправности.

Обеспечьте  хорошие  освещение,  вентиля

-

цию  (в  процессе  пиления  образуется  пыль

в больших количествах) и порядок на рабочем

месте – недостаточное освещение и посторон

-

ние предметы могут привести к повреждениям

и травмам.

Во  избежание  несчастных  случаев,  каждый

раз  перед  включением  изделия  убедитесь,  что:

`

пильный  диск  не  имеет  видимых  механиче

-

ских  повреждений,  надежно  закреплен  на

валу и не заблокирован;
