Пила торцовочная

www.zubr.ru

|

7

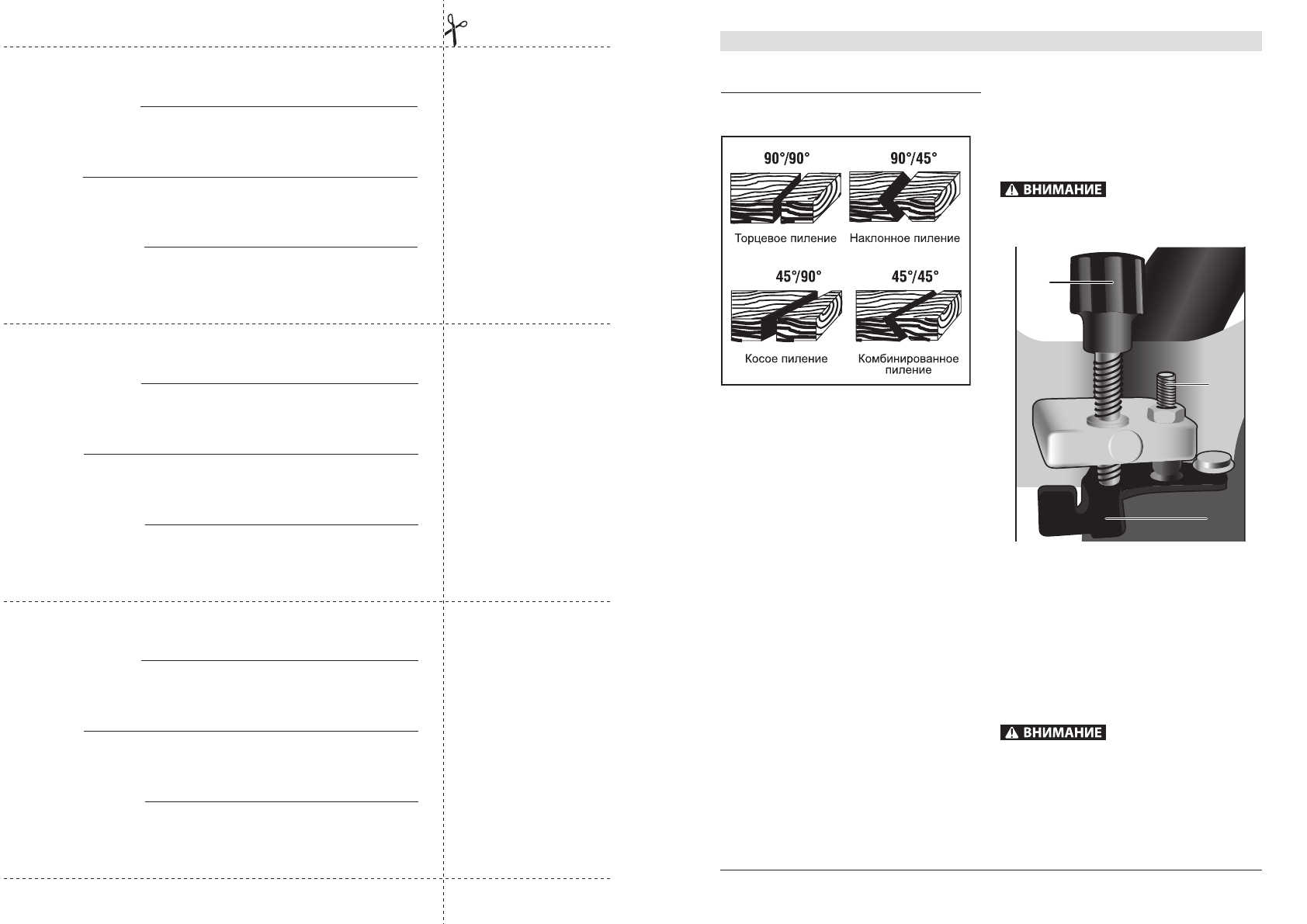

Подготовка к работе

Приведите  изделие  в  необходимое  положение

пиления:

Торцевое пиление

Ослабьте винт

18

 фиксации поворотного сто

-

ла  и  (только  для  ЗПТ-255-1800  плр  и  ЗПТ-

305-1800  плр)  нажмите  фиксирующий  язычок

4

  и  поворачивайте  стол  до  совмещения  ука

-

зателя

14

  угла  поворота,  установленного  на

поворотном столе

10

, с делением 0° на шкале

угла поворота

13

, нанесенной на станине. За

-

фиксируйте положение винтом

18

.

Наклонное пиление

С  помощью  Вашего  изделия  можно  пилить

с  левым  (для  ЗПТ-305-1800  плр  –  с  левым  и

правым)  наклоном  под  углом  от  0°  до  45°.  От

-

пустите  рукоятку

2

  фиксации  угла  наклона  и

установите  заданный  угол  наклона.  Зафикси

-

руйте его, затянув рукоятку

2

.

Примечание!

  Изделие  позволяет  производить

пиление с углами до -2° от вертикали за счет под

-

стройки болтом 35, а также до 47° под наклоном

за счет подстройки винтов

37

 и

37а

.

Косое и поперечное пиление

Изделие  позволяет  производить  поперечное  пи

-

ление под углом 90° и косое пиление под углом до

45° влево и вправо. Для выполнения косого пиле

-

ния  ослабьте  винт

18

и  (кроме  ЗПТ-190-1200

ПЛ

)

нажмите фиксирующий язычок

4

, поверните стол

10

 до нужного угла и зафиксируйте данное поло

-

жение винтом

18

.

Комбинированное пиление

Комбинированное  пиление – это  процесс,  при

котором пиление происходит одновременно под

косым  и  наклонным  углами.  Комбинированное

пиление  может  осуществляться  под  наклонны

-

ми углами от 45° до 90° влево и косыми углами

от 90° до 45° влево и вправо.

Всегда  фиксируйте  изделие  в  заданных

углах  винтом  2  фиксации  наклона  головы

и 18 поворота стола.

31

32

33

При необходимости ограничения глубины пиле

-

ния  (при  необходимости  разового  пропила  не

на  полную  глубину  заготовки  или  неоднократ

-

ного  пропила  на  заданную  глубину)  винтом

31

установите необходимую глубину пропила и за

-

тяните  контргайку.  Для  включения  ограничения

глубины  отведите  рычаг

32

.  Заданная  глубина

определяется расстоянием между рабочим сто

-

лом и нижним срезом самого низкого зуба диска

(при упоре винта

31

 в рычаг

32

). При отсутствии

необходимости  ограничения  глубины  верните

рычаг

32

 в исходное положение.

При  пилении  с  ограничителем,  из-за  кон

-

структивных  особенностей,  глубина  в  на

-

чале и в конце пропила может отличаться в

пределах 5мм.

Винт

33

  предназначен  для  долговременного

ограничения максимальной глубины пиления, не

изменяемого при любом положении рычага

32

.
