8

ПОДГОТОВКА К РАБОТЕ

ПОДГОТОВКА К РАБОТЕ

Сборка

ВНИМАНИЕ!

 Все работы по сборке торцовочной

пилы, настройке и замене элементов производите

только при отключенном от сети изделии.

1.

При необходимости закрепите изделие на опорной поверх-

ности - для этого в его основании предусмотрены отверстия

(14)

.

2.

 Приведите изделие в рабочее положение, для чего приопусти-

те головку за рукоятку

(7)

 и извлеките стопорную шпильку

(16)

.

Придерживая рукоятку

(7)

, дайте головке возможность под дей-

ствием пружины переместиться в верхнее положение.

Регулировка

Изделие точно отрегулировано на заводе, однако при транспор-

тировке винты могут ослабеть и точность установки нарушится.

Для предотвращения брака в работе, перед началом эксплуата-

ции проверьте следующие настройки:

а)

 угол установки ограничительного упора наклона на 90°.

Проверять угольником между плоскостью пилы и поверхно-

стью поворотного стола;

б)

 угол установки ограничительного упора наклона 45°. Про-

верять после установки ограничительного упора наклона на

90° по шкале наклона

(13)

, наклонив диск пилы до упора влево;

в)

 угол установки фронтального упора. Проверять уголь-

ником между плоскостями пилы и фронтального упора при

установленном в положение 0° поворотном столе.

Замена пильного диска

На Вашем изделии установлен пильный диск по дереву. При не-

обходимости замены диска (новый / для других работ):

1.

 Нажмите на кнопку фиксации пильного диска

(3) (Рис. 2)

;

2.

 Отверните болт крепления пильного диска прилагаемым им-

бусовым ключом, поворачивая его по часовой стрелке;

3.

 Снимите наружный фланец

(4) (Рис. 3)

 и пильный диск

(2) (Рис. 1)

;

ВНИМАНИЕ!

 Твердо-

сплавные напайки на

зубьях диска хрупки,

избегая ударов по напайкам и

падений диска. После установки

пильного диска при включении

не следует стоять в плоскости

его вращения.

4.

Для установки диска устано-

вите на шпиндель сначала вну-

тренний фланец, затем диск.

Направление вращения диска

(указано на самом диске)

 долж-

но совпадать с направлением вращения шпинделя, обозначено

стрелкой на защитном кожухе

(5) (Рис. 1)

.

5.

Установите наружный фланец

(4)

. Затяните болт крепления

вращением против часовой стрелки, удерживая в нажатом поло-

жении кнопку фиксации

(3) (Рис. 2)

.

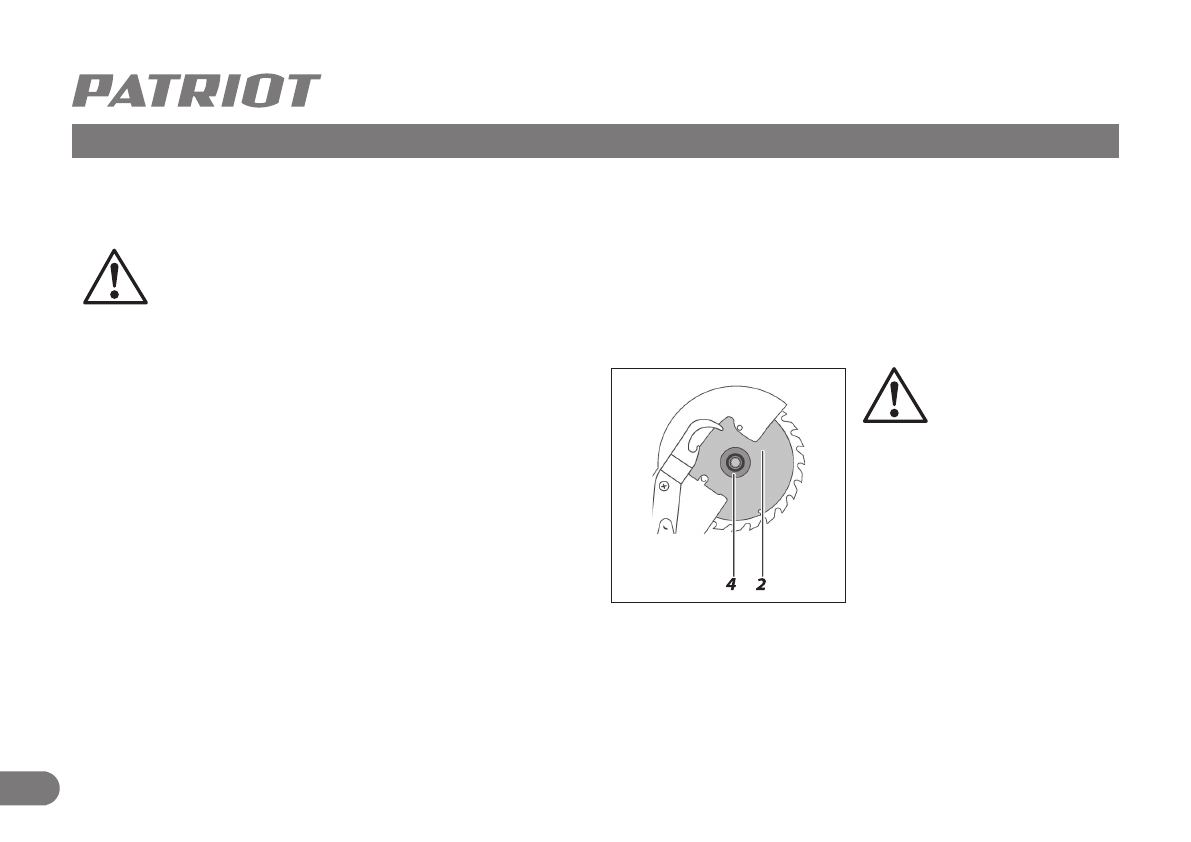

Рис. 3
