9
ПОДГОТОВКА К РАБОТЕ
Фиксации заготовки
Для надежной фиксации заготовки при пилении на фронтальном
упоре
(1)
предусмотрены гнезда
(15)
для крепления вертикаль-
ной струбцины. Вставьте стержень струбцины в гнездо
(15)
и за-
тяните винт на задней стороне гнезда для крепления стержня.
Отрегулируйте струбцину в соответствии с размером заготовки.
ВНИМАНИЕ!
Всегда надежно и правильно закрепляй-
те заготовку струбциной. Отсутствие жесткой фикса-
ции заготовки при пилении может стать причиной по-
вреждения изделия и порчи заготовки, а также травм.
ВНИМАНИЕ!
Убедитесь в том, что изделие ничем не
касается струбцины при опускании и наклоне голов-
ки. Если изделие задевает струбцину, ее, возможно,
следует перенести на другую сторону стола.
Пылеудаление
Установите прилагаемый мешок для сбора пыли или подключите
к штуцеру пылеотвода шланг пылесоса. Для подключения стро-
ительного пылесоса, возможно, потребуется переходник
(в ком-
плект не входит)
.
Транспортировка
При необходимости транспортировки пилы закрепите поворот-
ный стол с помощью рукоятки фиксатора
(9)
поворотного стола и
затяните винт
(12)
фиксации наклона пилы. Полностью опустите
головку за рукоятку
(7)
и зафиксируйте в нижнем положении с по-
мощью стопорной шпильки
(16)
.
Подготовка к работе
Приведите изделие в необходимое положение пиления

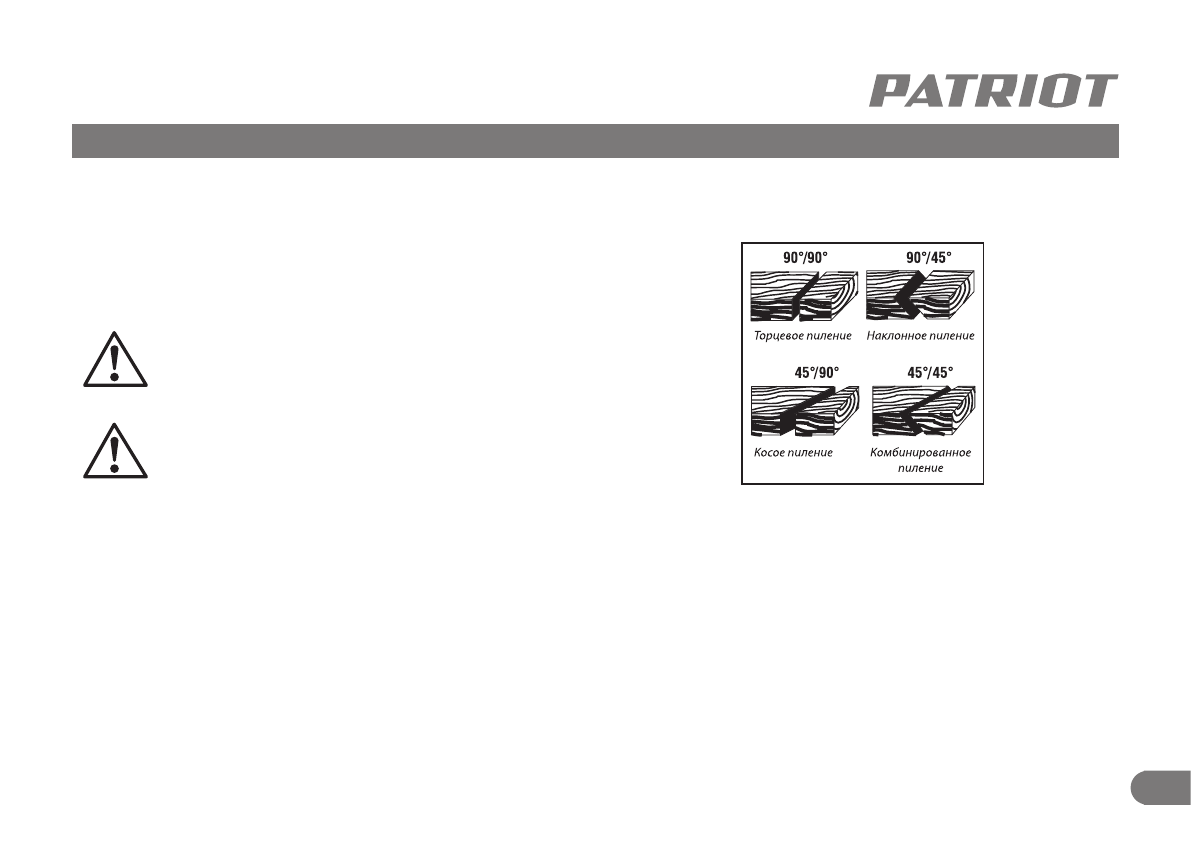

(Рис. 4)
.
Торцевое пиление
Ослабьте рукоятку фиксатор
(9)
поворотного стола и нажмите
фиксирующий язычок
(10)
и поворачивайте стол до совмещения
указателя угла поворота, установленного на поворотном столе
(8)
, с делением 0° на шкале угла поворота
(11)
, нанесенной на ста-
нине. Зафиксируйте положение рукоятки
(9)
.
Наклонное пиление
Торцовочной пилой можно пилить с левым наклоном под углом
от 45° до 90°. Отпустите винт фиксации угла наклона
(12)
и устано-
вите заданный угол наклона. Зафиксируйте угол винтом
(12)
.
Рис. 4
