Slovensky

 |

81

Bosch Power Tools

1 609 929 U08 | (9.6.09)

Popis fungovania

Prečítajte si všetky Výstražné upo-
zornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstraž-
ných upozornení a pokynov uvede-
ných v nasledujúcom texte môže
mať za následok zásah elektrickým
prúdom, spôsobiť požiar a/alebo
ťažké poranenie.

Používanie podľa určenia

Toto elektrické náradie je ako stacionárne
náradie určené na pozdĺžne a priečne rezy s
rovným priebehom rezu do dreva. Pritom sú
možné horizontálne šikmé rezy s uhlami
zošikmenia od

–

48

°

 do +48

°

 ako aj vertikálne

šikmé rezy s uhlami zošikmenia od

–2 °

 do +48

°

.

Výkon tohto ručného elektrického náradia je
dimenzovaný na rezanie tvrdého a mäkkého
dreva ako aj drevotrieskových a drevovláknitých
dosák.

Toto ručné elektrické náradie nebolo na
prevádzku vo funkcii ako stolová okružná píla
schválené na rezanie hliníka alebo iných
neželezných kovov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa
vzťahuje na vyobrazenie elektrického náradia na
grafickej strane tohto Návodu.

1

Vypínacie tlačidlo

2

Zapínacie tlačidlo

3

Otvory pre montáž

4

Priehlbiny na lepšie držanie

5

Kľúč na skrutky s vnútorným šesťhranom
(6 mm)/plochý skrutkovač

6

Oblúk ochrany proti prevráteniu náradia

7

Pílový list

8

Vrecko na prach

9

Otvor na vyhadzovanie triesok

10

Aretačná skrutka strmienka

11

11

Strmienok

12

Skrutka s vnútorným šesťhranom (6 mm) na
upevnenie pílového listu

13

Aretácia vretena

14

Upínacia príruba

15

Vnútorná upevňovacia príruba

16

Uzávery

–

kryty pre uhlíky

17

Uhlíky

18

Kryt šošovky lasera

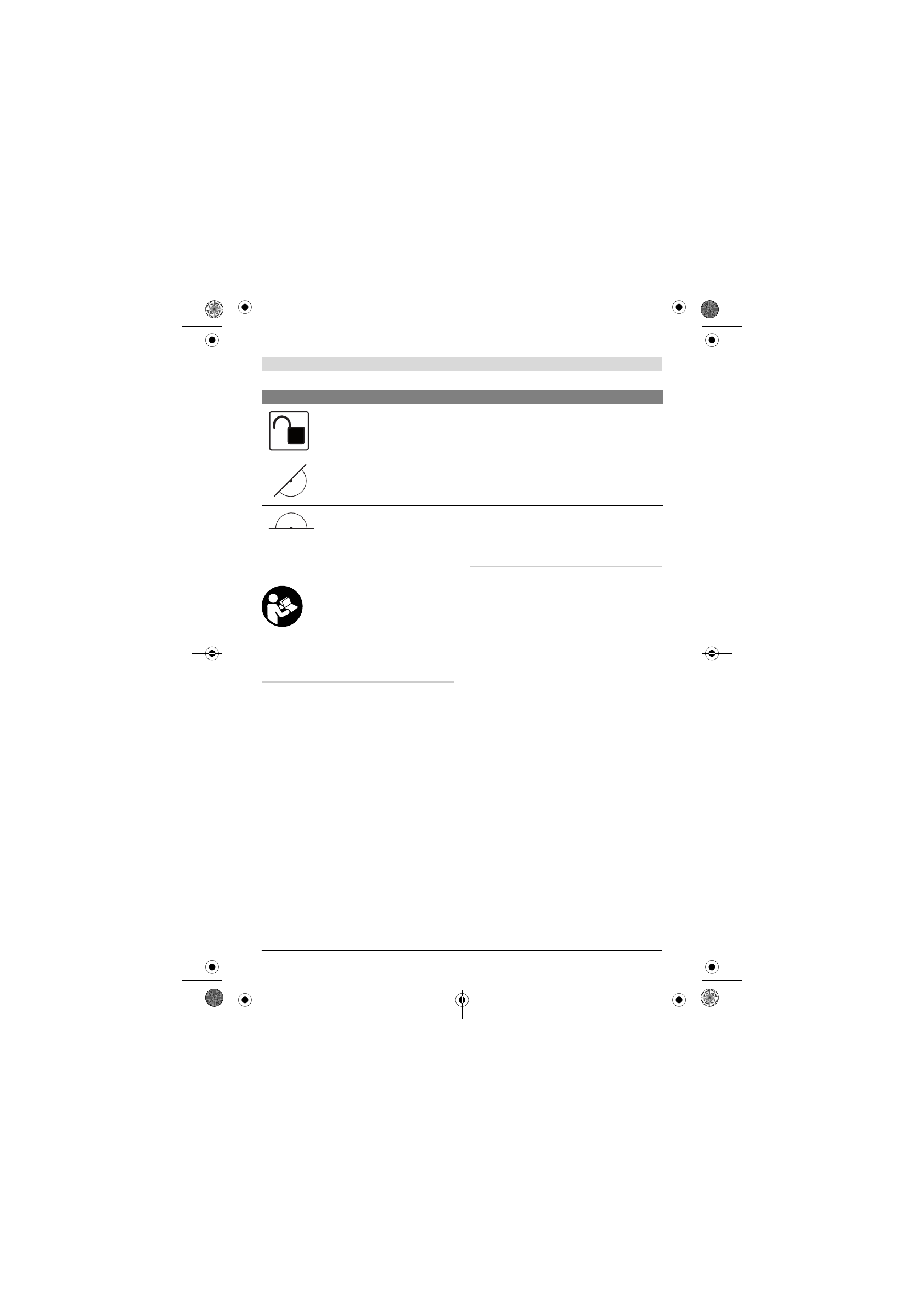

Symbol na strmienku (oblúku)

11

 na nadvihnutie a zaaretovanie

výkyvného ochranného krytu

a

Symbol na tlačidle

19

 na uvoľnenie ramena nástroja.

Symbol na používanie kombinovanej píly vo funkcii ako
kapovacia a pokosová píla.

Symbol na používanie kombinovanej píly vo funkcii ako stolová
okružná píla.

Symbol

Význam
