18

 | Français

Choix de la lame de scie

Vous trouverez une vue d’ensemble des lames de scie re-
commandées à la fin de cette notice d’utilisation.

Retrait de la lame de scie (voir figure A)

Pour changer de lame, le mieux est de poser l’outil électro-
portatif sur la partie avant du carter moteur.
– Appuyez sur le bouton de blocage de broche

(1)

 et main-

tenez-le enfoncé.

u

N’actionnez la touche de blocage de broche

(1)

que

lorsque la broche d’entraînement est à l’arrêt.

 L’outil

électroportatif risque sinon d’être endommagé.

– Dévissez avec la clé mâle pour vis à six pans creux

(5)

 la

vis de serrage

(16)

 dans le sens de rotation

➊

.

– Rabattez vers l’arrière le capot de protection à mouve-

ment pendulaire

(21)

 et tenez-le fermement.

– Dégagez le flasque de serrage

(17)

 et la lame de scie

(18)

de la broche d’entraînement

(20)

.

Mise en place d’une lame de scie (voir figure A)

Pour changer de lame, le mieux est de poser l’outil électro-
portatif sur la partie avant du carter moteur.
– Nettoyez la lame de scie

(18)

 et toutes les pièces de fixa-

tion.

– Rabattez vers l’arrière le capot de protection à mouve-

ment pendulaire

(21)

 et tenez-le fermement.

– Placez la lame de scie

(18)

 sur le flasque porte-

lame

(19)

. Le sens de coupe des dents (sens de la flèche

sur la lame de scie) et la flèche indiquant le sens de rota-
tion sur le capot de protection pendulaire

(21)

 doivent

coïncider.

– Placez le flasque de serrage

(17)

 et vissez la vis de

serrage

(16)

 dans le sens de rotation

➋

. Veillez à bien po-

sitionner le flasque porte-lame

(19)

 et le flasque de

serrage

(17)

.

– Appuyez sur le bouton de blocage de broche

(1)

 et main-

tenez-le enfoncé.

– À l’aide de la clé mâle pour vis à six pans creux

(5)

, serrez

la vis de serrage

(16)

 dans le sens de rotation

➋

. Le

couple de serrage doit être de 6–9 Nm, ce qui corres-
pond à un serrage manuel ferme + 1/8 de tour.

Aspiration de poussières/de copeaux

Les poussières de matériaux, tels que peintures contenant
du plomb, matières minérales et métaux, peuvent être nui-
sibles à la santé. Toucher ou aspirer les poussières peut en-
traîner des réactions allergiques et/ou des maladies respira-
toires auprès de l’utilisateur ou de personnes se trouvant à
proximité.
Certaines poussières métalliques sont considérées cancéri-
gènes, surtout en association avec des alliages de zinc, alu-
minium, chrome etc. Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire

conforme à la classe de filtration P2.

Respectez la réglementation relative aux matériaux à tra-
vailler en vigueur dans votre pays.

u

Évitez toute accumulation de poussières sur le lieu de
travail.

Les poussières peuvent facilement s’enflammer.

Utilisation

u

Retirez l’accu de l’appareil électroportatif avant toute
intervention (opérations d’entretien/de maintenance,
changement d’accessoire, etc.) ainsi que lors de son
transport et rangement.

 Il y a sinon risque de blessure

lorsqu’on appuie par mégarde sur l’interrupteur Marche/
Arrêt.

Modes de fonctionnement

Réglage de la profondeur de coupe (voir figure B)

u

Adaptez la profondeur de coupe à l'épaisseur de la
pièce

. Il convient que moins de la totalité d’une dent par-

mi toutes les dents de la lame soit visible sous la pièce à
travailler.

Desserrez le levier de serrage

(10)

. Pour réduire la profon-

deur de coupe, éloignez la scie de la plaque de base

(13)

,

pour l'augmenter, rapprochez la scie de la plaque

(13)

. Ré-

gler la mesure souhaitée sur la graduation de la profondeur
de coupe. Resserrez le levier de serrage

(10)

.

La force de serrage du levier de serrage

(10)

 peut être ré-

ajustée. Desserrez à cet effet le levier de serrage

(10)

 et ser-

rez-le à nouveau d’au moins 30° dans le sens antihoraire.

Remarque :

 En cas d’utilisation de l’accu ProCORE18V

12.0Ah, celui-ci vient en appui contre la pièce pendant les
sciages. La profondeur de coupe maximale ne peut pas être
atteinte.

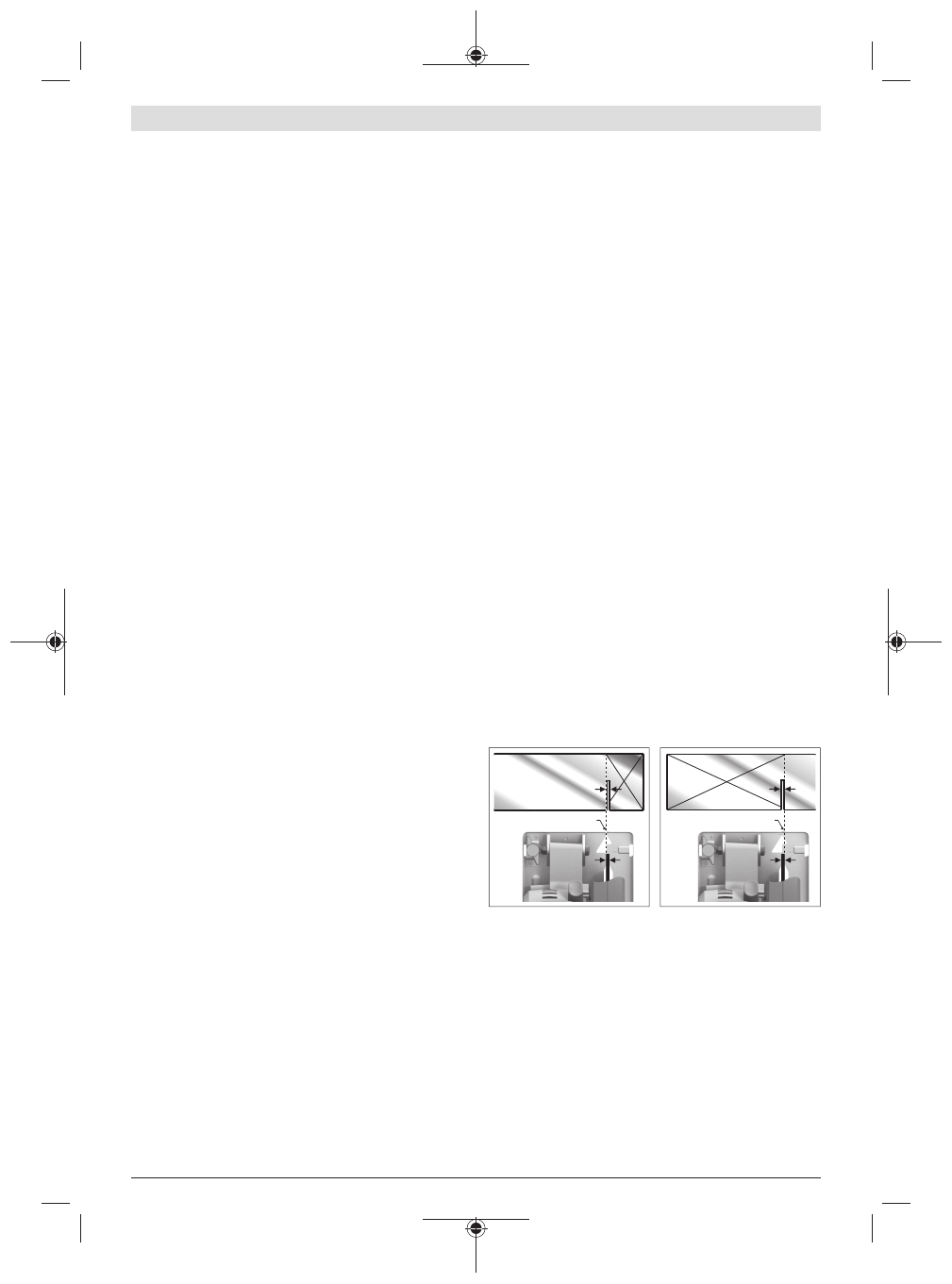

Marquages de la ligne de coupe

0°

0°

Le marquage de coupe

(12)

 indique la position de la lame de

scie lors d’une coupe à angle droit.
Afin d’obtenir une coupe de grande précision dimension-
nelle, positionnez la scie circulaire conformément aux indi-
cations sur la figure sur la pièce à travailler. Le mieux est
d’effectuer une coupe d’essai.

Crochet de suspension (voir figure C)

Le crochet de suspension

(3)

 permet d’accrocher l’outil

électroportatif à une échelle par ex. Pour ce faire, relevez le
crochet de suspension

(3)

 jusque dans la position souhai-

tée.
