Страница 2 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ; ВВЕДЕНИЕ; PHARAON M7; ОРАНЖЕВЫЙ

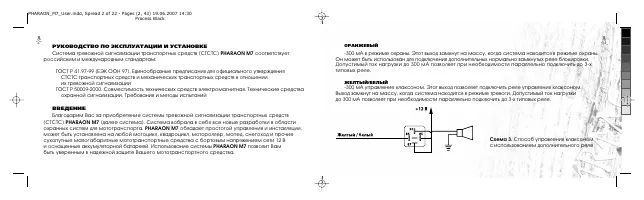

2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ Система тревожной сигнализации транспортных средств (СТСТС) PHARAON M7 соответствует российским и международным стандартам: ГОСТ Р 41.97-99 (ЕЭК ООН 97). Единообразные предписания для официального утверждения СТСТС транспортных средств и механических транспо...

Страница 3 - КОРИЧНЕВЫЙ; НАЗНАЧЕНИЕ PHARAON M7; Process Black

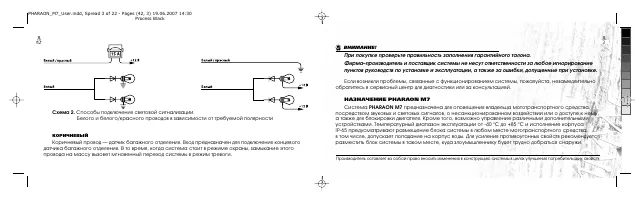

42 Схема 2. Способы подключения световой сигнализации. Белого и белого/красного проводов в зависимости от требуемой полярности КОРИЧНЕВЫЙ Коричневый провод — датчик багажного отделения. Вход предназначен для подключения концевого датчика багажного отделения. В то время, когда система стоит в режиме ...

Страница 4 - ОГЛАВЛЕНИЕ; ЖЕЛТЫЙ

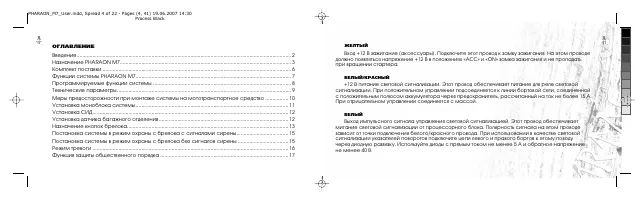

4 ОГЛАВЛЕНИЕ Введение ..................................................................................................................................................... 2Назначение PHARAON M7.............................................................................................................

Страница 5 - НАЗНАЧЕНИЕ ПРОВОДОВ; ЧЕРНЫЙ 1; к минусовой клемме аккумулятора или к массе.

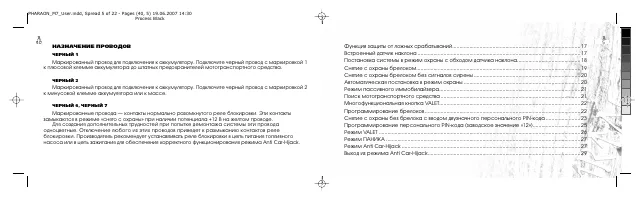

40 НАЗНАЧЕНИЕ ПРОВОДОВ ЧЕРНЫЙ 1 Маркированный провод для подключения к аккумулятору. Подключите черный провод с маркировкой 1 к плюсовой клемме аккумулятора до штатных предохранителей мототранспортного средства. ЧЕРНЫЙ 2 Маркированный провод для подключения к аккумулятору. Подключите черный провод с...

Страница 6 - Наименование

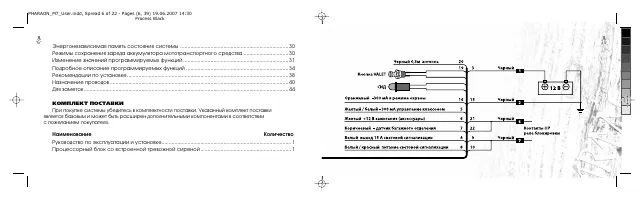

6 Энергонезависимая память состояния системы ........................................................................... 30Режимы сохранения заряда аккумулятора мототранспортного средства ............................... 30Изменение значений программируемых функций ......................................

Страница 7 - Кабель с 24-контактным герметичным разъемом,; ФУНКЦИИ СИСТЕМЫ PHARAON M7

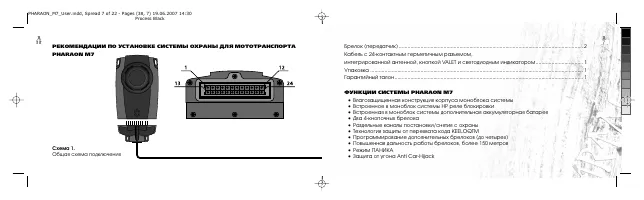

38 РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ОХРАНЫ ДЛЯ МОТОТРАНСПОРТА PHARAON M7 Схема 1. Общая схема подключения 7 Брелок (передатчик) ................................................................................................................................ 2 Кабель с 24-контактным герметичным разъе...

Страница 8 - ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ; ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 8: «ВОЗВРАТ К ЗАВОДСКИМ УСТАНОВКАМ»; всех программируемых функций.

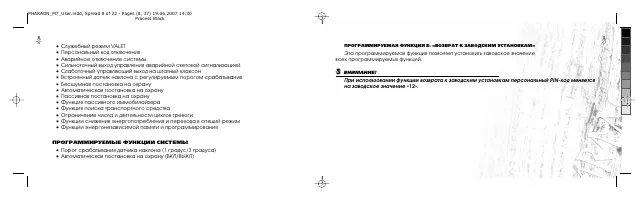

8 Служебный режим VALETПерсональный код отключенияАварийное отключение системыСильноточный выход управления аварийной световой сигнализациейСлаботочный управляющий выход на штатный клаксонВстроенный датчик наклона с регулируемым порогом срабатыванияБесшумная постановка на охрануАвтоматическая постан...

Страница 9 - ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 6: «РЕЖИМ ПАНИКА»; длительным нажатием; кнопки 1; брелока. На возможность использования режима Anti Car-Hijack; ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 7: «ПАССИВНЫЙ ИММОБИЛАЙЗЕР»; ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ; Не менее Не более; Ток потребления основного блока в режиме охраны (мА)

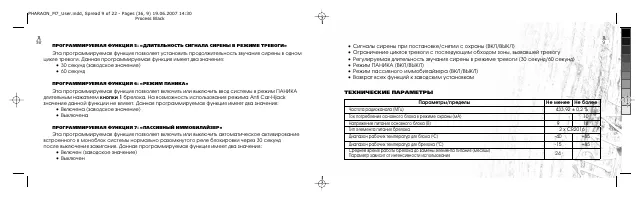

36 ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 5: «ДЛИТЕЛЬНОСТЬ СИГНАЛА СИРЕНЫ В РЕЖИМЕ ТРЕВОГИ» Эта программируемая функция позволяет установить продолжительность звучания сирены в одном цикле тревоги. Данная программируемая функция имеет два значения: 30 секунд (заводское значение)60 секунд ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 6:...

Страница 10 - Выходной ток по каналам:; Управление внешним реле включения клаксона (мА); ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 3: «СИГНАЛЫ ПОДТВЕРЖДЕНИЯ СИРЕНЫ»

10 Выходной ток по каналам: Световой индикации (А) 15 НР реле блокировки (А) 15 Управление внешним реле блокировки (мА) -300 Управление внешним реле включения клаксона (мА) -300 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ СИСТЕМЫ НА МОТОТРАНСПОРТНОЕ СРЕДСТВО Перед установкой системы внимательно изучите данное...

Страница 11 - ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ; ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 1: «ЧУВСТВИТЕЛЬНОСТЬ ДАТЧИКА НАКЛОНА»; Данная программируемая функция имеет два значения:

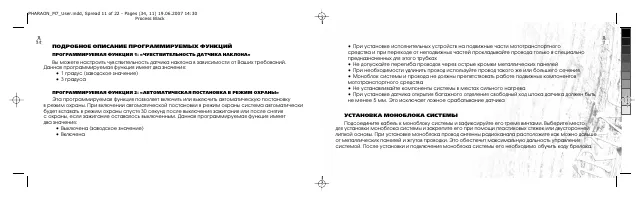

34 ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 1: «ЧУВСТВИТЕЛЬНОСТЬ ДАТЧИКА НАКЛОНА» Вы можете настроить чувствительность датчика наклона в зависимости от Ваших требований. Данная программируемая функция имеет два значения: 1 градус (заводское значение)3 градуса ПРОГРАММИРУЕМА...

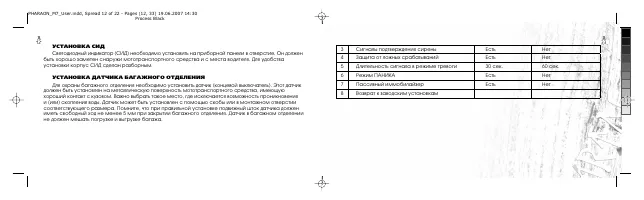

Страница 13 - НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА

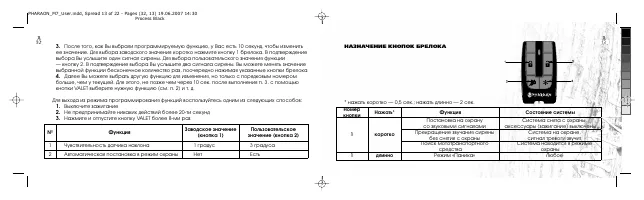

32 После того, как Вы выбрали программируемую функцию, у Вас есть 10 секунд, чтобы изменить ее значение. Для выбора заводского значения коротко нажмите кнопку 1 брелока. В подтверждение выбора Вы услышите один сигнал сирены. Для выбора пользовательского значения функции — кнопку 2. В подтверждение в...

Страница 14 - ИЗМЕНЕНИЕ ЗНАЧЕНИЙ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

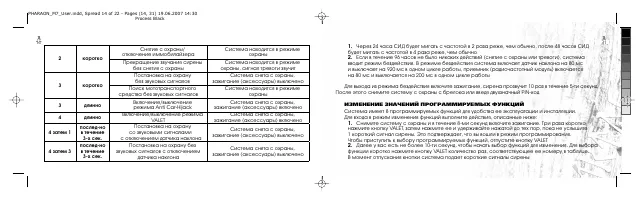

14 2 коротко Снятие с охраны/ отключение иммобилайзера Система находится в режиме охраны Прекращение звучания сирены без снятия с охраны Система находится в режиме охраны, сигнал тревоги звучит 3 коротко Постановка на охрану без звуковых сигналов Система снята с охраны, зажигание (аксессуары) выключ...

Страница 15 - кнопку 1; брелока для постановки; кнопку 3; брелока. Сигналы подтверждения будут отключены

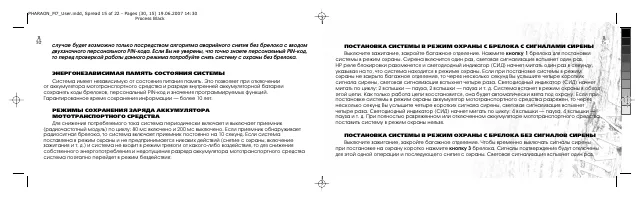

30 случае будет возможно только посредством алгоритма аварийного снятия без брелока с вводом двухзначного персонального PIN-кода. Если Вы не уверены, что точно знаете персональный PIN-код, то перед проверкой работы данного режима попробуйте снять систему с охраны без брелока. ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТ...

Страница 16 - РЕЖИМ ТРЕВОГИ; или; кнопку 2; ВЫХОД ИЗ РЕЖИМА ANTI СAR-HIJACK; брелока удерживать нажатой в течение 2-х секунд, система выйдет

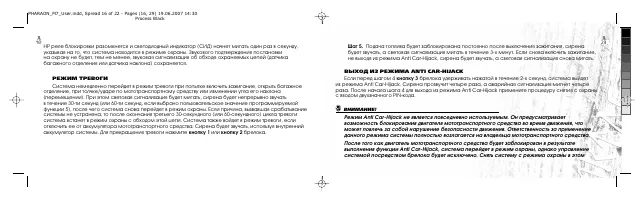

16 НР реле блокировки разомкнется и светодиодный индикатор (СИД) начнет мигать один раз в секунду, указывая на то, что система находится в режиме охраны. Звукового подтверждения постановки на охрану не будет, тем не менее, звуковая сигнализация об обходе охраняемых цепей (датчика багажного отделения...

Страница 17 - брелока на 2 секунды.

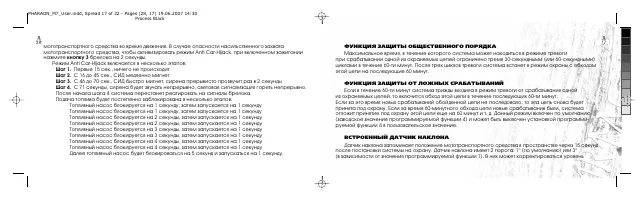

28 мототранспортного средства во время движения. В случае опасности насильственного захвата мототранспортного средства, чтобы активизировать режим Anti Car-Hijack, при включенном зажигании нажмите кнопку 3 брелока на 2 секунды. Режим Anti Car-Hijack включается в несколько этапов: Шаг 1. Первые 15 се...

Страница 18 - РЕЖИМ ANTI СAR-HIJACK

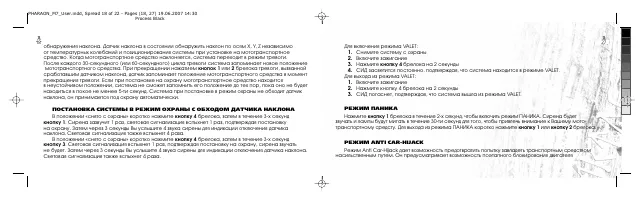

18 обнаружения наклона. Датчик наклона в состоянии обнаружить наклон по осям X, Y, Z независимо от температурных колебаний и позиционирования системы при установке на мототранспортное средство. Когда мототранспортное средство наклоняется, система переходит в режим тревоги. После каждого 30-секундног...

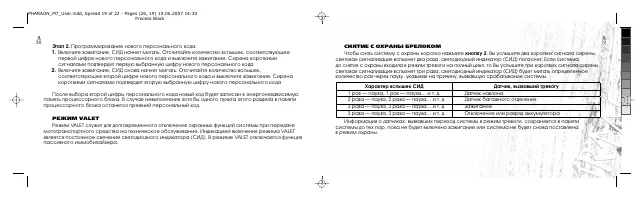

Страница 20 - АВТОМАТИЧЕСКАЯ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ

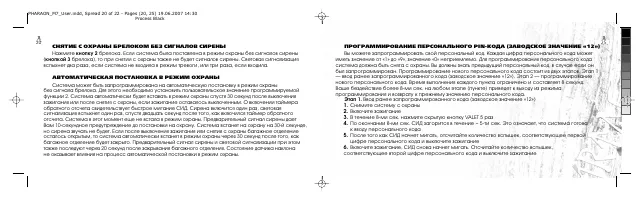

20 СНЯТИЕ С ОХРАНЫ БРЕЛОКОМ БЕЗ СИГНАЛОВ СИРЕНЫ Нажмите кнопку 2 брелока. Если система была поставлена в режим охраны без сигналов сирены ( кнопкой 3 брелока), то при снятии с охраны также не будет сигналов сирены. Световая сигнализация вспыхнет два раза, если система не входила в режим тревоги, или...

Страница 21 - Неправильный ввод кода выводит систему из режима снятия с охраны.; РЕЖИМ ПАССИВНОГО ИММОБИЛАЙЗЕРА; ПОИСК МОТОТРАНСПОРТНОГО СРЕДСТВА

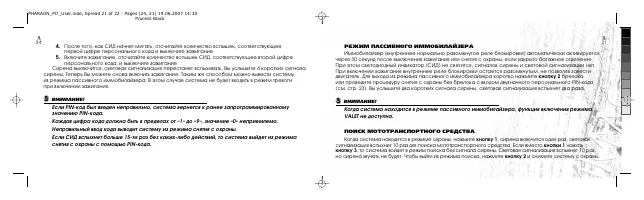

24 После того, как СИД начнет мигать, отсчитайте количество вспышек, соответствующее первой цифре персонального кода и выключите зажиганиеВключите зажигание, отсчитайте количество вспышек СИД, соответствующее второй цифре персонального кода, и выключите зажигание Сирена выключится, световая сигнализ...

Страница 22 - ПРИМЕЧАНИЕ; или не предпринимайте никаких действий в течение 8-ми секунд.; СНЯТИЕ С ОХРАНЫ БЕЗ БРЕЛОКА

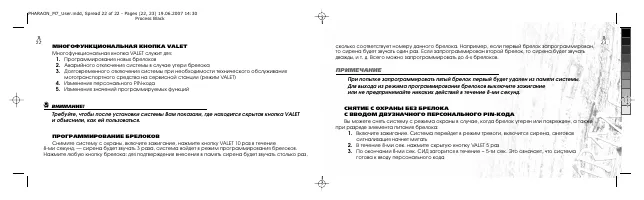

22 МНОГОФУНКЦИОНАЛЬНАЯ КНОПКА VALET Многофункциональная кнопка VALET служит для: Программирования новых брелоковАварийного отключения системы в случае утери брелокаДолговременного отключения системы при необходимости технического обслуживания мототранспортного средства на сервисной станции (режим VA...
