Pharaon LC-300 - Инструкция по эксплуатации

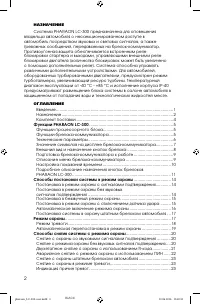

Страница 2 - НАЗНАЧЕНИЕ; Система PHARAON LC-300 предназначена для оповещения; ОГЛАВЛЕНИЕ; Функции PHARAON LC-300

2 BLACK НАЗНАЧЕНИЕ Система PHARAON LC-300 предназначена для оповещения владельца автомобиля о несанкционированном доступе в автомобиль посредством звуковых и световых сигналов, а также тревожных сообщений, передаваемых на брелок-коммуникатор. Противоугонная защита обеспечивается встроенным реле блок...

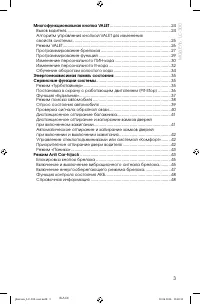

Страница 3 - МО; Многофункциональная кнопка VALET

3 МО ДЕЛЬ: L C-300 BLACK Многофункциональная кнопка VALET ..................................................... 24 Вызов водителя ........................................................................................... 24Алгоритм управления кнопкой VALET для изменения свойств системы ...............

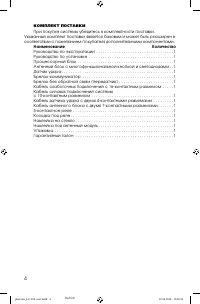

Страница 4 - КОМПЛЕКТ ПОСТАВКИ; При покупке системы убедитесь в комплектности поставки.; Наименование

4 BLACK КОМПЛЕКТ ПОСТАВКИ При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть расширен в соответствии с пожеланием покупателя дополнительными компонентами. Наименование Количество Руководство по эксплуатации . . . . . . . . . . . . . . . ...

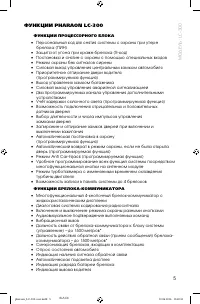

Страница 5 - ФУНКЦИИ PHARAON LC-300; ФУНКЦИИ ПРОЦЕССОРНОГО БЛОКА

5 МО ДЕЛЬ: L C-300 BLACK ФУНКЦИИ PHARAON LC-300 ФУНКЦИИ ПРОЦЕССОРНОГО БЛОКА • Персональный код для снятия системы с охраны при утере брелока (ПИН) • Защита от угона при краже брелока (R-код) • Постановка и снятие с охраны с помощью специальных входов • Режим охраны без сигналов сирены • Силовой выхо...

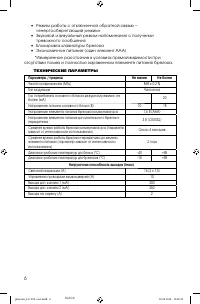

Страница 6 - ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ; Не менее

6 BLACK • Режим работы с отключенной обратной связью – «энергосберегающий режим» • Звуковой и визуальный режим напоминания о получении тревожного сообщения • Блокировка клавиатуры брелока • Экономичное питание (один элемент ААА) *Измеренное расстояние в условиях прямой видимости при отсутствии помех...

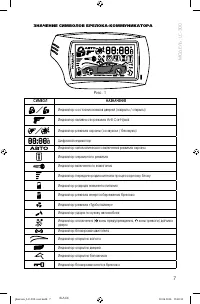

Страница 7 - ЗНАЧЕНИЕ СИМВОЛОВ БРЕЛОКА-КОММУНИКАТОРА; СИМВОЛ

7 МО ДЕЛЬ: L C-300 BLACK ЗНАЧЕНИЕ СИМВОЛОВ БРЕЛОКА-КОММУНИКАТОРА Рис. 1 СИМВОЛ НАЗНАЧЕНИЕ Индикатор состояния замков дверей (закрыты / открыты) Индикатор активности режима Anti Car-hijack Индикатор режима охраны (со звуком / без звука) Цифровой индикатор Индикатор автоматического включения режима ох...

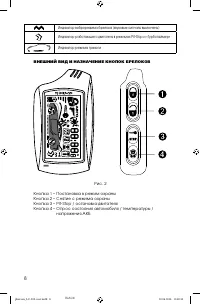

Страница 8 - Индикатор виброрежима брелока (звуковые сигналы выключены); напряжения АКБ

8 BLACK Индикатор виброрежима брелока (звуковые сигналы выключены) Индикатор работающего двигателя в режимах Pit-Stop и «Турботаймер» Индикатор режима тревоги ВНЕШНИЙ ВИД И НАЗНАЧЕНИЕ КНОПОК БРЕЛОКОВ Рис. 2 Кнопка 1 – Постановка в режим охраныКнопка 2 – Снятие с режима охраныКнопка 3 – Pit-Stop / ос...

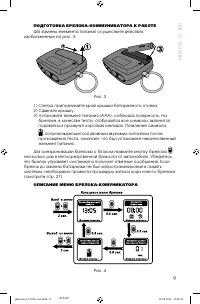

Страница 9 - ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ; Для замены элемента питания осуществите действия,; ОПИСАНИЕ МЕНЮ БРЕЛОКА-КОМУНИКАТОРА

9 МО ДЕЛЬ: L C-300 BLACK ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ Для замены элемента питания осуществите действия, изображенные на рис. 3. Рис. 3 1) Слегка приподнимите край крышки батарейного отсека. 2) Сдвиньте крышку. 3) Установите элемент питания (ААА), соблюдая полярность. На брелоке, в качес...

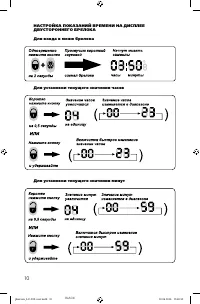

Страница 10 - Для входа в меню брелока

10 BLACK НАСТРОЙКА ПОКАЗАНИЙ ВРЕМЕНИ НА ДИСПЛЕЕ ДВУСТОРОННЕГО БРЕЛОКА Для входа в меню брелока Для установки текущего значения часов Для установки текущего значения минут pharaon_LC-300-user.indd 10 pharaon_LC-300-user.indd 10 10.06.2014 15:40:53 10.06.2014 15:40:53 Process Black

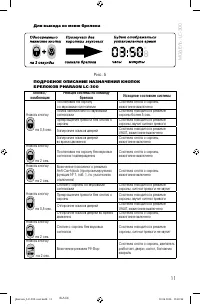

Страница 11 - Для выхода из меню брелока; комбинация

11 МО ДЕЛЬ: L C-300 BLACK Для выхода из меню брелока Рис. 5 ПОДРОБНОЕ ОПИСАНИЕ НАЗНАЧЕНИЯ КНОПОК БРЕЛОКОВ PHARAON LC-300 Кнопка / комбинация Реакция системы на команду брелока Исходное состояние системы Нажать кнопку на 0,5 сек. Постановка на охрану со звуковыми сигналами Система снята с охраны, заж...

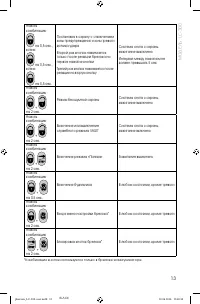

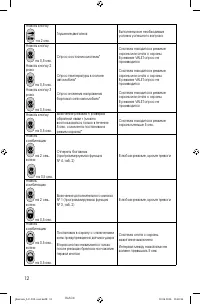

Страница 14 - СПОСОБЫ ПОСТАНОВКИ СИСТЕМЫ В РЕЖИМ ОХРАНЫ; ПРИМЕЧАНИЕ

14 BLACK СПОСОБЫ ПОСТАНОВКИ СИСТЕМЫ В РЕЖИМ ОХРАНЫ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ СО ЗВУКОВЫМИ СИГНАЛАМИ ПОДТВЕРЖДЕНИЯ Рис. 6 Светодиод на корпусе антенного модуля начнет мигать с частотой 1 раз в секунду. Брелок издаст короткий звуковой сигнал, на дисплее брелока появятся символы, изображенные на рис. 6...

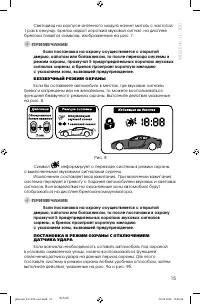

Страница 15 - БЕЗЗВУЧНЫЙ РЕЖИМ ОХРАНЫ

15 МО ДЕЛЬ: L C-300 BLACK Светодиод на корпусе антенного модуля начнет мигать с частотой 1 раз в секунду. Брелок издаст короткий звуковой сигнал, на дисплее брелока появятся символы, изображенные на рис. 7. ПРИМЕЧАНИЕ Если постановка на охрану осуществляется с открытой дверью, капотом или багажником...

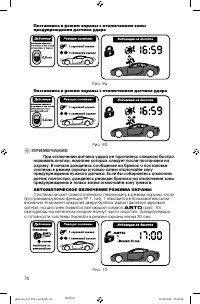

Страница 16 - Постановка в режим охраны с отключением датчика удара; АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ; Система может самостоятельно переходить в режим охраны, если

16 BLACK Постановка в режим охраны с отключением зоны предупреждения датчика удара Рис. 9а Постановка в режим охраны с отключением датчика удара Рис. 9б ПРИМЕЧАНИЕ При отключении датчика удара не торопитесь слишком быстро нажимать кнопки, нажатие которых следует после постановки на охрану. В начале ...

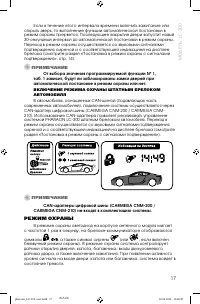

Страница 17 - Если в течение этого интервала времени включить зажигание или; РЕЖИМ ОХРАНЫ; В режиме охраны светодиод на корпусе антенного модуля мигает

17 МО ДЕЛЬ: L C-300 BLACK Если в течение этого интервала времени включить зажигание или открыть дверь, то выполнение функции автоматической постановки в режим охраны прервется. Последующее закрытие двери запустит новый 30-секундный интервал до автоматической постановки в режим охраны. Переход в режи...

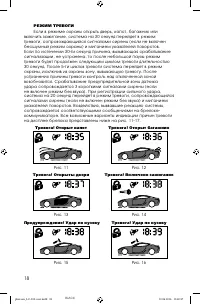

Страница 18 - Если в режиме охраны открыть дверь, капот, багажник или

18 BLACK РЕЖИМ ТРЕВОГИ Если в режиме охраны открыть дверь, капот, багажник или включить зажигание, система на 30 секунд перейдет в режим тревоги, сопровождающийся сигналами сирены (если не включен бесшумный режим охраны) и миганием указателей поворотов. Если по истечении 30-ти секунд причина, вызыва...

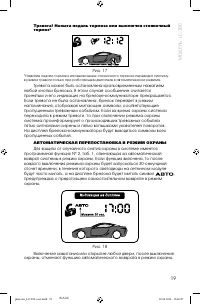

Страница 19 - Тревога может быть остановлена кратковременным нажатием; АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА В РЕЖИМ ОХРАНЫ; Для защиты от случайного снятия охраны в системе имеется

19 МО ДЕЛЬ: L C-300 BLACK Тревога! Нажата педаль тормоза или выключен стояночный тормоз* Рис. 17 *Нажатие педали тормоза или выключение стояночного тормоза переводит систему в режим тревоги только при работающем двигателе в автоматическом режиме. Тревога может быть остановлена кратковременным нажати...

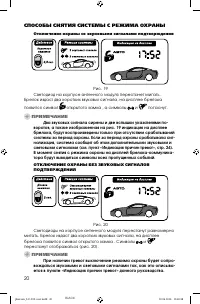

Страница 20 - СПОСОБЫ СНЯТИЯ СИСТЕМЫ С РЕЖИМА ОХРАНЫ; Отключение охраны со звуковыми сигналами подтверждения

20 BLACK СПОСОБЫ СНЯТИЯ СИСТЕМЫ С РЕЖИМА ОХРАНЫ Отключение охраны со звуковыми сигналами подтверждения Рис. 19 Светодиод на корпусе антенного модуля перестанет мигать. Брелок издаст два коротких звуковых сигнала, на дисплее брелока появится символ открытого замка , а символы и погаснут. ПРИМЕЧАНИЕ Д...

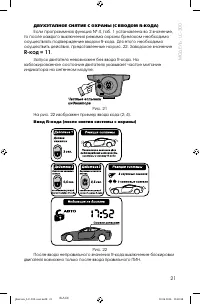

Страница 21 - Если программная функция No 4, таб. 1 установлена во 2 значение,

21 МО ДЕЛЬ: L C-300 BLACK ДВУХЭТАПНОЕ СНЯТИЕ С ОХРАНЫ (С ВВОДОМ R-КОДА) Если программная функция № 4, таб. 1 установлена во 2 значение, то после каждого выключения режима охраны брелоком необходимо осуществлять подтверждение вводом R-кода. Для этого необходимо осуществить действия, представленные на...

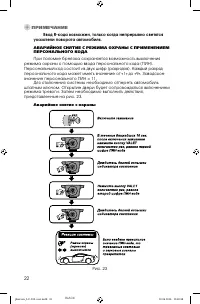

Страница 22 - При поломке брелока сохраняется возможность выключения; Аварийное снятие с охраны

22 BLACK ПРИМЕЧАНИЕ Ввод R-кода возможен, только когда непрерывно светятся указатели поворота автомобиля. АВАРИЙНОЕ СНЯТИЕ С РЕЖИМА ОХРАНЫ С ПРИМЕНЕНИЕМ ПЕРСОНАЛЬНОГО КОДА При поломке брелока сохраняется возможность выключения режима охраны с помощью ввода персонального кода (ПИН). Персональный код ...

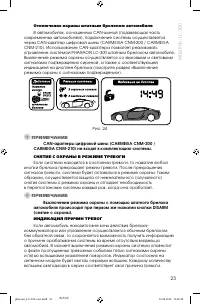

Страница 23 - Отключение охраны штатным брелоком автомобиля; СНЯТИЕ С ОХРАНЫ В РЕЖИМЕ ТРЕВОГИ; Если система находится в состоянии тревоги, то нажатие любой; ИНДИКАЦИЯ ПРИЧИН ТРЕВОГ; Если автомобиль находится вне зоны действия брелока-

23 МО ДЕЛЬ: L C-300 BLACK Отключение охраны штатным брелоком автомобиля В автомобилях, оснащенных CAN-шиной (подавляющая часть современных автомобилей), подключение системы осуществляется через CAN-адаптер цифровой шины (CARMEGA CNM-200 / CARMEGA CNM-210). Использование CAN-адаптера позволяет реализ...

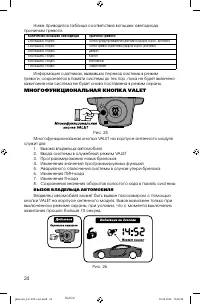

Страница 24 - Ниже приводится таблица соответствия вспышек светодиода; МНОГОФУНКЦИОНАЛЬНАЯ КНОПКА VALET; Многофункциональная кнопка VALET на корпусе антенного модуля; ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ; Владелец автомобиля может быть вызван пассажиром с помощью

24 BLACK Ниже приводится таблица соответствия вспышек светодиода причинам тревоги. Количество вспышек светодиода Причина тревоги 2 вспышки, пауза Зона предупреждения датчика удара и доп. датчика 3 вспышки, пауза Зона тревоги датчика удара и доп. датчика 4 вспышки, пауза Двери 5 вспышек, пауза Капот ...

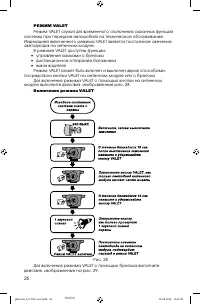

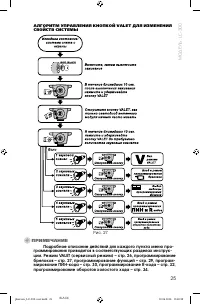

Страница 26 - РЕЖИМ VALET

26 BLACK РЕЖИМ VALET Режим VALET служит для временного отключения охранных функций системы при передаче автомобиля на техническое обслуживание. Индикацией включенного режима VALET является постоянное свечение светодиодов на антенном модуле. В режиме VALET доступны функции: • управление замками с бре...

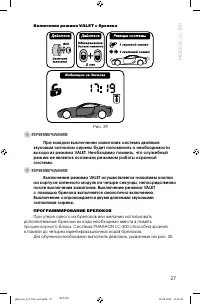

Страница 27 - Включение режима VALET с брелока; ПРОГРАММИРОВАНИЕ БРЕЛОКОВ; При утере одного из брелоков или желании использовать

27 МО ДЕЛЬ: L C-300 BLACK Включение режима VALET с брелока Рис. 29 ПРИМЕЧАНИЕ При каждом выключении зажигания система двойным звуковым сигналом сирены будет напоминать о необходимости выхода из режима VALET. Необходимо помнить, что служебный режим не является основным режимом работы охранной системы...

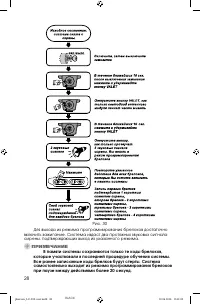

Страница 28 - Для выхода из режима программирования брелоков достаточно

28 BLACK Рис. 30 Для выхода из режима программирования брелоков достаточно включить зажигание. Система издаст два протяжных звуковых сигнала сирены, подтверждающих выход из указанного режима. ПРИМЕЧАНИЕ В памяти системы сохраняются только те коды брелоков, которые участвовали в последней процедуре о...

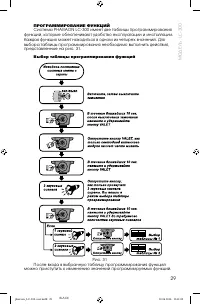

Страница 29 - ПРОГРАММИРОВАНИЕ ФУНКЦИЙ; Система PHARAON LC-300 имеет две таблицы программирования; Выбор таблицы программирования функций; После входа в выбранную таблицу программирования функций

29 МО ДЕЛЬ: L C-300 BLACK ПРОГРАММИРОВАНИЕ ФУНКЦИЙ Система PHARAON LC-300 имеет две таблицы программирования функций, которые обеспечивают удобство эксплуатации и инсталляции. Каждая функция может находиться в одном из четырех значений. Для выбора таблицы программирования необходимо выполнить действ...

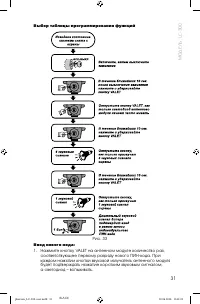

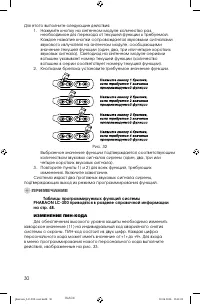

Страница 31 - Нажмите кнопку VALET на антенном модуле количество раз,

31 МО ДЕЛЬ: L C-300 BLACK Выбор таблицы программирования функций Рис. 33 Ввод нового кода: 1. Нажмите кнопку VALET на антенном модуле количество раз, соответствующее первому разряду нового ПИН-кода. При каждом нажатии кнопки звуковой излучатель антенного модуля будет подтверждать нажатие коротким зв...

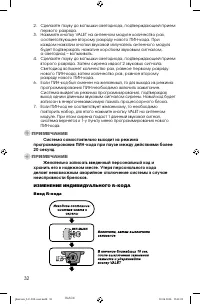

Страница 32 - Сделайте паузу до вспышки светодиода, подтверждающей прием; ИЗМЕНЕНИЕ ИНДИВИДУАЛЬНОГО R–КОДА

32 BLACK 2. Сделайте паузу до вспышки светодиода, подтверждающей прием первого разряда. 3. Нажмите кнопку VALET на антенном модуле количество раз, соответствующее второму разряду нового ПИН-кода. При каждом нажатии кнопки звуковой излучатель антенного модуля будет подтверждать нажатие коротким звуко...

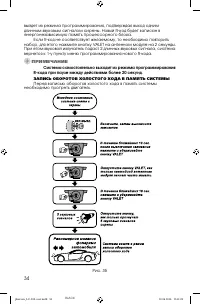

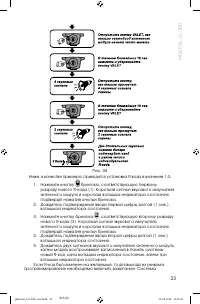

Страница 34 - Если R-код не соответствует желаемому, то необходимо повторить; ЗАПИСЬ ОБОРОТОВ ХОЛОСТОГО ХОДА В ПАМЯТЬ СИСТЕМЫ; Перед записью оборотов холостого хода в память системы

34 BLACK выйдет из режима программирования, подтверждая выход одним длинным звуковым сигналом сирены. Новый R-код будет записан в энергонезависимую память процессорного блока. Если R-код не соответствует желаемому, то необходимо повторить набор, для этого нажмите кнопку VALET на антенном модуле на 2...

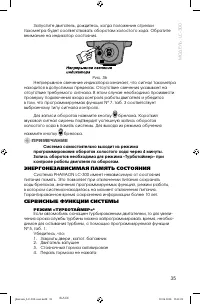

Страница 35 - ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ СОСТОЯНИЯ

35 МО ДЕЛЬ: L C-300 BLACK Запустите двигатель, дождитесь, когда положение стрелки тахометра будет соответствовать оборотам холостого хода. Обратите внимание на индикатор состояния. Рис. 36 Непрерывное свечение индикатора означает, что сигнал тахометра находится в допустимых пределах. Отсутствие свеч...

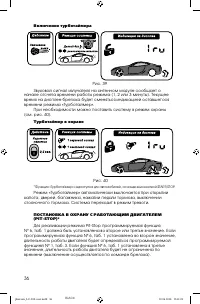

Страница 36 - Включение турботаймера; Звуковой сигнал излучателя на антенном модуле сообщает о; Турботаймер в охране; Режим «Турботаймер» автоматически выключается при открытии

36 BLACK Включение турботаймера Рис. 39 Звуковой сигнал излучателя на антенном модуле сообщает о начале отсчета времени работы режима (1, 2 или 3 минуты). Текущее время на дисплее брелока будет сменяться индикацией оставшегося времени режима «Турботаймер». При необходимости можно поставить систему в...

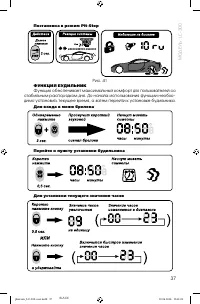

Страница 37 - Постановка в режим Pit-Stop

37 МО ДЕЛЬ: L C-300 BLACK Постановка в режим Pit-Stop Рис. 41 ФУНКЦИЯ БУДИЛЬНИК Функция обеспечивает максимальный комфорт для пользователей со стабильным распорядком дня. До начала использования функции необхо-димо установить текущее время, а затем перейти к установке будильника. Для входа в меню бр...

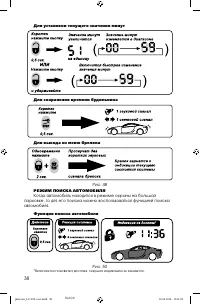

Страница 38 - Для установки текущего значения минут; Когда автомобиль находится в режиме охраны на большой; Функция поиска автомобиля

38 BLACK Для установки текущего значения минут Для сохранения времени будильника Для выхода из меню брелока Рис. 48 РЕЖИМ ПОИСКА АВТОМОБИЛЯ Когда автомобиль находится в режиме охраны на большой парковке, то для его поиска можно воспользоваться функцией поиска автомобиля. Функция поиска автомобиля Ри...

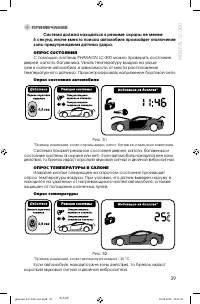

Страница 39 - ОПРОС СОСТОЯНИЯ; С помощью системы PHARAON LC-300 можно проверить состояние; Опрос состояния автомобиля; Система покажет реальное состояние дверей, капота, багажника и; ОПРОС ТЕМПЕРАТУРЫ В САЛОНЕ; Нажатие кнопки следующее за опросом состояния производит; Опрос температуры; Если автомобиль находится вне зоны действия, то брелок издаст

39 МО ДЕЛЬ: L C-300 BLACK ПРИМЕЧАНИЕ Система должна находиться в режиме охраны не менее 5 секунд, иначе вместо поиска автомобиля произойдет отключение зоны предупреждения датчика удара. ОПРОС СОСТОЯНИЯ С помощью системы PHARAON LC-300 можно проверить состояние дверей, капота, багажника. Узнать темпе...

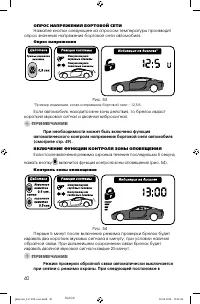

Страница 40 - ОПРОС НАПРЯЖЕНИЯ БОРТОВОЙ СЕТИ; ВКЛЮЧЕНИЕ ФУНКЦИИ КОНТРОЛЯ ЗОНЫ ОПОВЕЩЕНИЯ

40 BLACK ОПРОС НАПРЯЖЕНИЯ БОРТОВОЙ СЕТИ Нажатие кнопки следующее за опросом температуры производит опрос значения напряжения бортовой сети автомобиля. Опрос напряжения Рис. 53 *Пример индикации, когда напряжение бортовой сети – 12,5 В. Если автомобиль находится вне зоны действия, то брелок издаст ко...

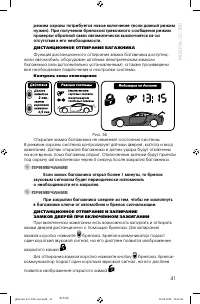

Страница 41 - ДИСТАНЦИОННОЕ ОТПИРАНИЕ БАГАЖНИКА

41 МО ДЕЛЬ: L C-300 BLACK режим охраны потребуется новое включение (если данный режим нужен). При получении брелоком тревожного сообщения режим проверки обратной связи автоматически выключается из-за отсутствия в его необходимости. ДИСТАНЦИОННОЕ ОТПИРАНИЕ БАГАЖНИКА Функция дистанционного отпирания з...

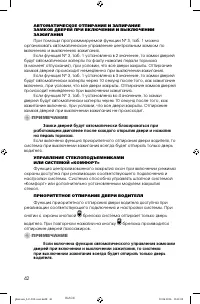

Страница 42 - ПРИОРИТЕТНОЕ ОТПИРАНИЕ ДВЕРИ ВОДИТЕЛЯ

42 BLACK АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ И ЗАПИРАНИЕ ЗАМКОВ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ И ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ При помощи программируемой функции № 3, таб. 1 можно организовать автоматическое управление центральным замком по включению и выключению зажигания. Если функция № 3, таб. 1 установлена в 2 значение, то з...

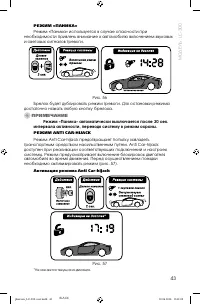

Страница 43 - РЕЖИМ «ПАНИКА»; Режим «Паника» используется в случае опасности при; РЕЖИМ ANTI CAR-HIJACK; Режим Anti Car-hijack предотвращает попытку завладеть; Активация режима Anti Car-hijack

43 МО ДЕЛЬ: L C-300 BLACK РЕЖИМ «ПАНИКА» Режим «Паника» используется в случае опасности при необходимости привлечь внимание к автомобилю включением звуковых и световых сигналов тревоги. Рис. 56 Брелок будет дублировать режим тревоги. Для остановки режима достаточно нажать любую кнопку брелока. ПРИМЕ...

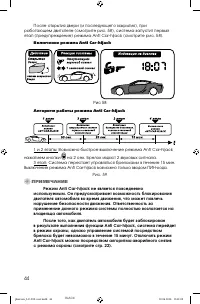

Страница 44 - Включение режима Anti Car-hijack; и 2 этапы: Возможно быстрое выключение режима Anti Car-hijack

44 BLACK После открытия двери (и последующего закрытия), при работающем двигателе (смотрите рис. 58), система запустит первый этап (предупреждение) режима Anti Car-hijack (смотрите рис. 58). Включение режима Anti Car-hijack Рис 58 Алгоритм работы режима Anti Car-hijack 1 и 2 этапы: Возможно быстрое ...

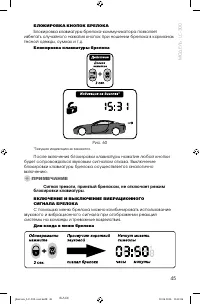

Страница 45 - БЛОКИРОВКА КНОПОК БРЕЛОКА; Блокировка клавиатуры брелока-коммуникатора позволяет; Блокировка клавиатуры брелока; После включения блокировки клавиатуры нажатие любой кнопки; С помощью меню брелока можно комбинировать использование

45 МО ДЕЛЬ: L C-300 BLACK БЛОКИРОВКА КНОПОК БРЕЛОКА Блокировка клавиатуры брелока-коммуникатора позволяет избегать случайного нажатия кнопок при ношении брелока в карманах тесной одежды, сумках и т.д. Блокировка клавиатуры брелока Рис. 60 *Текущая индикация не меняется. После включения блокировки кл...

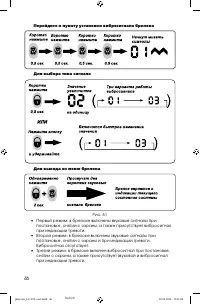

Страница 46 - Перейдите к пункту установки вибросигнала брелока; Первый режим: в брелоке включены звуковые сигналы при

46 BLACK Перейдите к пункту установки вибросигнала брелока Для выбора типа сигнала Для выхода из меню брелока Рис. 61 • Первый режим: в брелоке включены звуковые сигналы при постановке, снятии с охраны, а также присутствует вибросигнал при индикации тревоги. • Второй режим: в брелоке включены звуков...

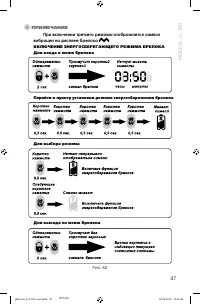

Страница 47 - ВКЛЮЧЕНИЕ ЭНЕРГОСБЕРЕГАЮЩЕГО РЕЖИМА БРЕЛОКА

47 МО ДЕЛЬ: L C-300 BLACK ПРИМЕЧАНИЕ При включении третьего режима отображается символ вибрации на дисплее брелока . ВКЛЮЧЕНИЕ ЭНЕРГОСБЕРЕГАЮЩЕГО РЕЖИМА БРЕЛОКА Для входа в меню брелока Перейти к пункту установки режима энергосбережения брелока Для выбора режима Для выхода из меню брелока Рис. 62 ph...

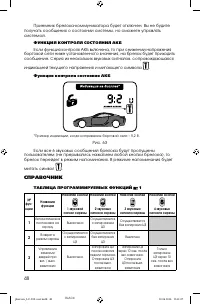

Страница 48 - Приемник брелока-коммуникатора будет отключен. Вы не будите; ФУНКЦИЯ КОНТРОЛЯ СОСТОЯНИЯ АКБ; Если функция контроля АКБ включена, то при снижении напряжения; Функция контроля состояния АКБ; Если все 6 звуковых сообщений брелока будут пропущены; СПРАВОЧНИК; ТАБЛИЦА ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

48 BLACK Приемник брелока-коммуникатора будет отключен. Вы не будите получать сообщения о состоянии системы, но сможете управлять системой. ФУНКЦИЯ КОНТРОЛЯ СОСТОЯНИЯ АКБ Если функция контроля АКБ включена, то при снижении напряжения бортовой сети ниже установленного значения, на брелок будет приход...

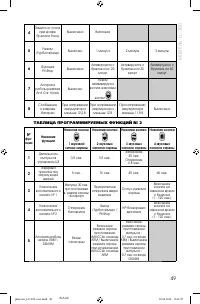

Страница 49 - ТАБЛИЦА ПРОГРАММИРУЕМЫХ ФУНКЦИЙ No 2

49 МО ДЕЛЬ: L C-300 BLACK 4 Защита от угона при краже брелока R-код Выключена Включена 5 Режим «Турботаймер» Выключен 1 минута 2 минуты 3 минуты 6 Функция Pit-Stop Выключена Активируется с брелока на 20 минут Активируется с брелока на 30 минут Активируется с брелока на 60 минут 7 Алгоритм работы реж...

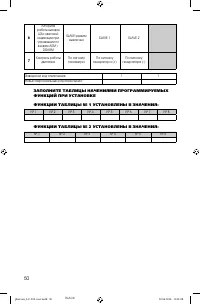

Страница 50 - ФУНКЦИИ ТАБЛИЦЫ No 1 УСТАНОВЛЕНЫ В ЗНАЧЕНИЯ:

50 BLACK 6 Алгоритм работы выходов ЦЗ и световой индикации при управлении по входам ARM \ DISARM SLAVE-режим выключен SLAVE 1 SLAVE 2 7 Контроль работы двигателя По сигналу тахометра По сигналу генератора (+) По сигналу генератора (-) Заводской код отключения: 1 1 Новый персональный код отключения: ...
