1. Входной разъем питания от
сети постоянного тока

Выполните подключение к источнику питания от сети постоянного тока,
чтобы обеспечить питание:

• через входной кабель питания от сети постоянного тока

a

: Подключите

один конец входного кабеля питания от сети постоянного тока в этот
разъем, а другой — к адаптеру питания от сети переменного тока,
поставляемый вместе с вашим компьютером.

Примечание:

Если ваш компьютер поставляется без адаптера питания от

сети переменного тока, вы можете приобрести его в Lenovo. Уточните
рабочую температуру своего компьютера, чтобы приобрести подходящий
тип адаптера питания от сети переменного тока.

• через разъем питания от сети постоянного тока

b

: Подключите один

конец входного кабеля питания от сети постоянного тока в этот разъем, а
другой — к источнику питания от сети постоянного тока.

2. Разъем USB-C

• Выполните подключение к компьютеру через адаптер USB-C

c

.

• Передача данных со скоростью USB 3.1, до

5

 Гбит/с.

• Так вы сможете обеспечивать питание компьютера или питать от

компьютера другие устройства.

Примечания:

– Если компьютер не подключен к сети питания переменного тока, а

блок

ввода-вывода подключен к сети питания постоянного тока, блок

ввода-вывода питает компьютер через разъем USB-C. В этом случае

выходное напряжение равно 20 В, а ток — 3,25 А.

– Если компьютер подключен к сети питания переменного тока, а блок

ввода-вывода не подключен к сети питания постоянного тока,

компьютер питает блок ввода-вывода через разъем USB-C. В этом

случае выходное напряжение равно 5 В, а ток — 0,9 А.

3. разъемы цифрового ввода и
вывода (DI/DO)

Подключите датчики близости или другие устройства, использующие
разъемы DI/DO, с помощью адаптеров DI/DO

d

.

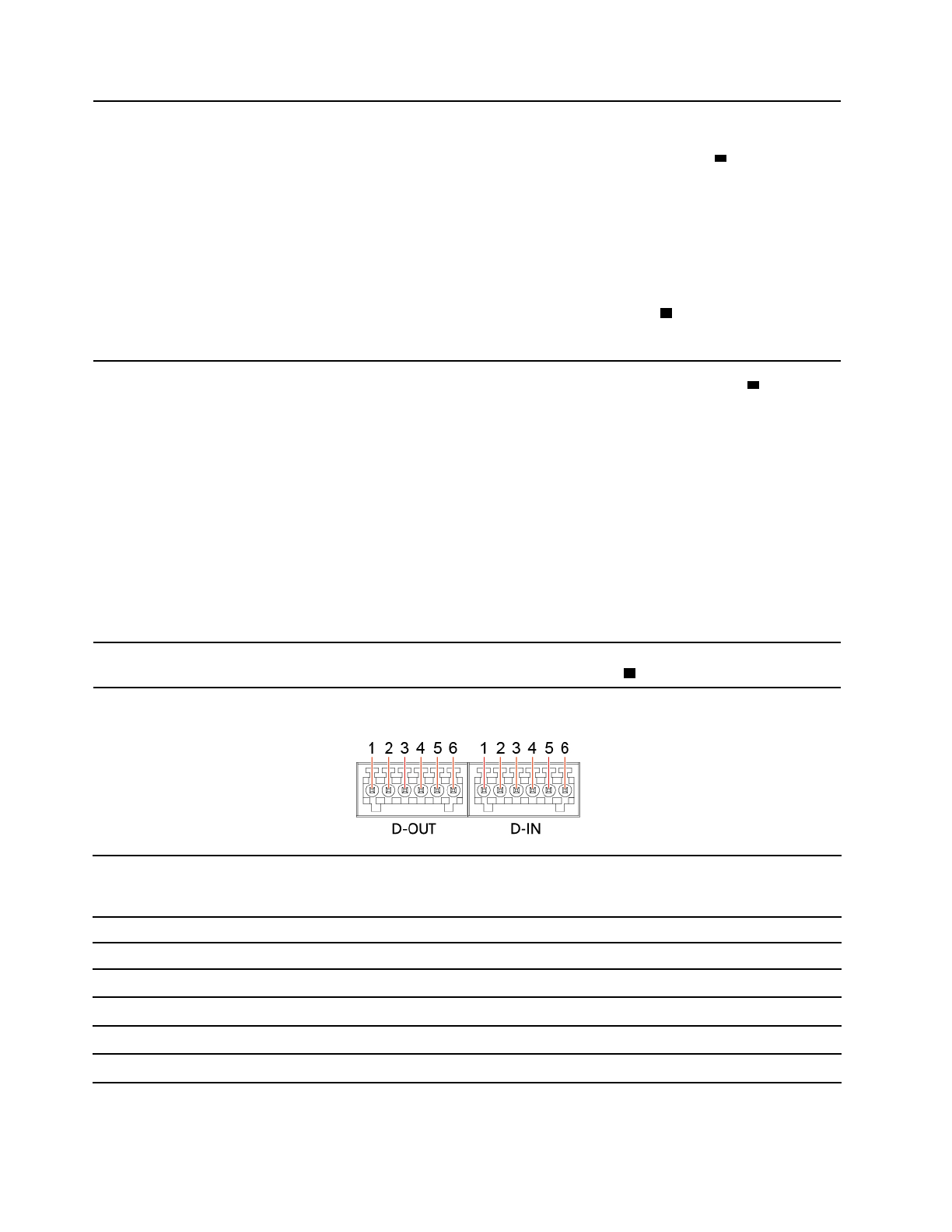

Таблица сопоставления определений PIN цифровых входов и выходов

Номер PIN
выходного
разъема D

Определение PIN выходного
разъема D

Номер PIN
входного разъема
D

Определение PIN входного
разъема D

1

COM

1

COM

2

GND

2

GND

3

Цифровой выход 1

3

Цифровой вход 1

4

Цифровой выход 2

4

Цифровой вход 2

5

Цифровой выход 3

5

Цифровой вход 3

6

Цифровой выход 4

6

Цифровой вход 4

12

Руководство пользователя M90n-1
