Magyar |
33
Bosch Power Tools
1 619 929 727 | (12.3.11)
visszarugózik, így a Saugfix-fej mindig rátapad a
megmunkálásra kerülő felületre.
–
Nyomja meg a
12
mélységi ütköző beállító gombot és
vegye ki a
13
mélységi ütközőt. Nyomja meg még egyszer a
12
gombot és helyezze be előlről a Saugfix-berendezést a
14
pótfogantyúba.
–
Csatlakoztasson egy elszívó tömlőt (19 mm átmérő, külön
tartozék) a Saugfix-berendezés
24
elszívó nyílásához.
A porszívónak alkalmasnak kell lennie a megmunkálásra
kerülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy
száraz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.
A furatmélység beállítása felszerelt Saugfix-berendezés
esetén (lásd a
„
K
”
ábrát)
A kívánt
X
furatmélységet felszerelt Saugfix-berendezés
mellett is be lehet állítani.
–
Tolja be ütközésig az SDS-plus betétszerszámot a
3
SDS-
plus szerszámbefogó egységbe. Ellenkező esetben az
SDS-plus szerszám mozoghat és ez hibás furatmélység
beállításához vezethet.
–
Oldja ki a
28
szárnyascsavart a Saugfix berendezésen.
–
Anélkül hogy bekapcsolná, nyomja rá erőteljesen az
elektromos kéziszerszámot a kifúrásra kerülő felületre. Az
SDS-plus betétszerszámnak fel kell ülnie a felületre.
–
Tolja el annyira a tartójában a Saugfix-berendezés
29
vezetőcsövét, hpgy a Saugfix-fej felfeküdjön a furásra
kerülő felületre. Ne tolja el jobban a
29
vezetőcsövet a
27
teleszkópos csövön, mint amennyire szükséges, hogy a
27
teleszkópos cső skálájának minél nagyobb része látható
maradjon.
–
Húzza meg ismét szorosra a
28
szárnyascsavart. Lazítsa ki
a Saugfix-berendezés mélységi ütközőjének
25
szorítócsavarját.
–
Tolja el úgy a
26
mélységi ütközőt a
27
teleszkópos
csövön, hogy az ábrán látható
X
távolság megfeleljen a
kívánt furatmélységnek.
–
Húzza meg ebben a helyzetben szorosra a
25
szorítócsavart.
Üzemeltetés
Üzembe helyezés
f
Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos
kéziszerszám típustábláján található adatokkal. A
230 V-os berendezéseket 220 V hálózati feszültségről
is szabad üzemeltetni.
Az üzemmód beállítása
GBH 2-26 E/RE: A
16
„
Fúrás/Ütvefúrás
”
átkapcsolóval az
elektromos kéziszerszám üzemmódját lehet kiválasztani.
–
Az üzemmód átkapcsolásához nyomja be a
15
reteszelésfeloldó gombot és forgassa el a
16
„
Fúrás/Ütvefúrás
”
átkapcsolót a kívánt helyzetbe, amíg az
ott hallhatóan bepattan a helyére.
GBH 2-26 DE/DRE/DFR: A
11
Ütésleállítás/Forgásleállítás
átkapcsolóval az elektromos kéziszerszám üzemmódját lehet
kiválasztani.
–
Az üzemmód átkapcsolásához nyomja be a
10
reteszelésfeloldó gombot és forgassa el a
11
Ütés-
leállítás/Forgásleállítás átkapcsolót a kívánt helyzetbe,
amíg az ott hallhatóan bepattan a helyére.
Megjegyzés:
Az üzemmódot csak kikapcsolt elektromos
kéziszerszámon szabad átkapcsolni! Ellenkező esetben az
elektromos kéziszerszám megrongálódhat.
Forgásirány beállítása (GBH 2-26 RE/DRE/DFR)
A
7
forgásirány-átkapcsoló az elektromos kéziszerszám
forgásirányának megváltoztatására szolgál. Ha a
9
be-
/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet
átkapcsolni.
Jobbra forgás:
Forgassa el mindkét oldalon ütközésig az
helyzetbe a
7
forgásirány-átkapcsolót.
Balra forgás:
Forgassa el mindkét oldalon ütközésig az
helyzetbe a
7
forgásirány-átkapcsolót.
–
A forgásirányt ütvefúráshoz, fúráshoz és véséshez mindig
jobbra kell beállítani.
Be- és kikapcsolás
–
Az elektromos kéziszerszám
bekapcsolásához
nyomja be
a
9
be-/kikapcsolót.
–
A bekapcsolt be-/kikapcsoló
reteszeléséhez
tartsa azt
benyomva és nyomja meg ezen felül a
8
reteszelő gombot.
–
Az elektromos kéziszerszám
kikapcsolásához
engedje el a
9
be-/kikapcsolót. Ha a
9
be-/kikapcsoló reteszelve van,
akkor azt először nyomja be, majd engedje el.

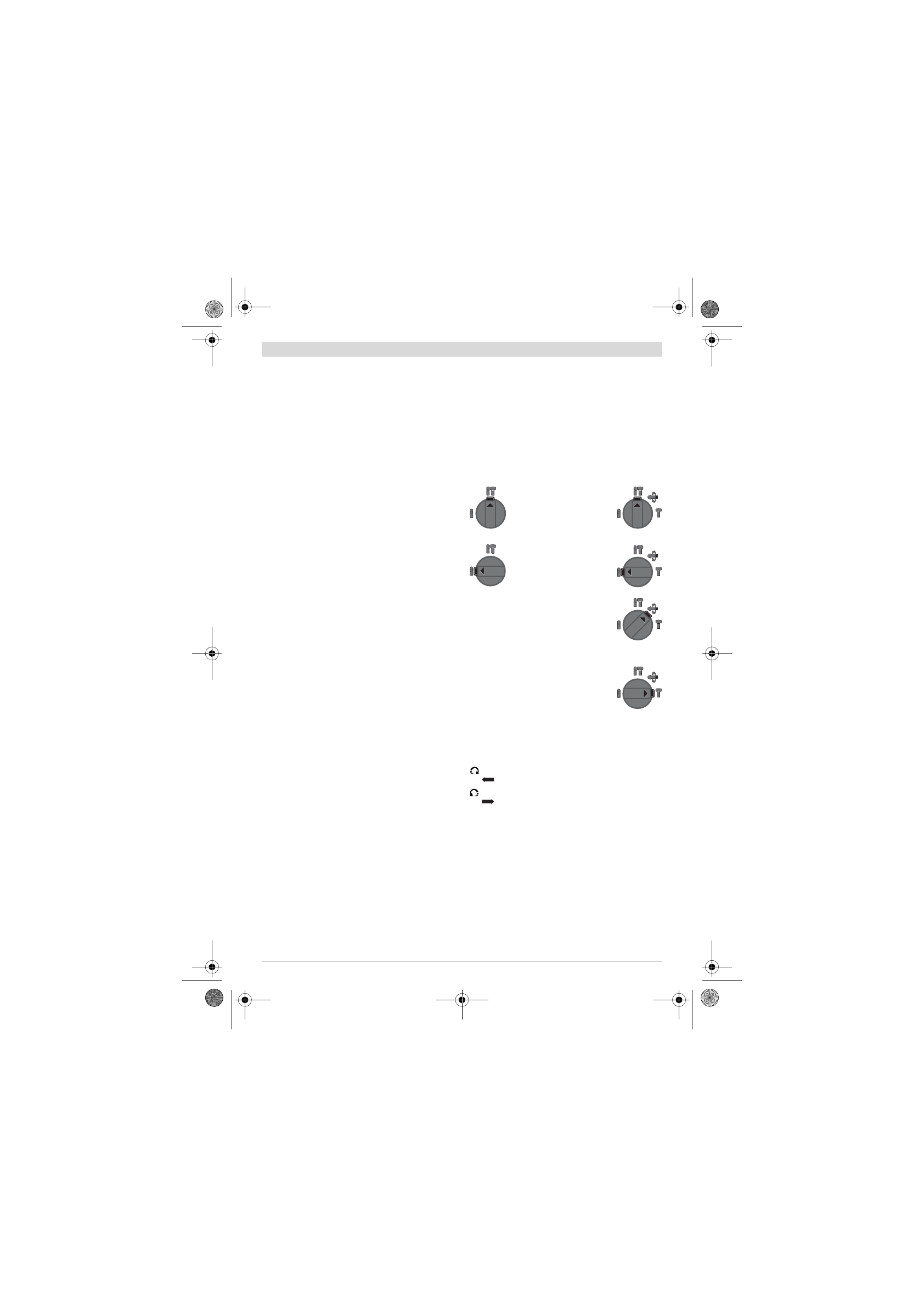

GBH 2-26 E/RE
GBH 2-26 DE/
DRE/DFR
Betonban vagy kőben végzett
Ütvefúrásra
szolgáló helyzet
A fában, fémekben, kerámiában
és műanyagokban ütés nélkül
végzett
Fúráshoz
, valamint
csavarozáshoz szükséges
helyzet
Vario-Lock
helyzet a véső
helyzetének beállítására
A
11
Ütésleállítás/Forgás-
leállítás átkapcsoló ebben a
helyzetben nem áll be reteszelt
helyzetbe.
Vésésre
szolgáló helyzet
