Проверка комплектности продукта

Перед установкой вызывной панели обязательно необходимо проверить ее
комплектность и наличие всех компонентов.

В комплект панели входит:

Вызывная панель

Инструкция

Кронштейн для врезной установки

Комплект проводов с коннекторами для подключения
питания, замка и доп. модулей

Комплект установочных винтов с ключем

1 шт.

1

шт.

1

шт.

1

шт.

1

шт.

После проверки комплектности устройства можно переходить
к подключению.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера.

Заглушка для разъемов

1

шт.

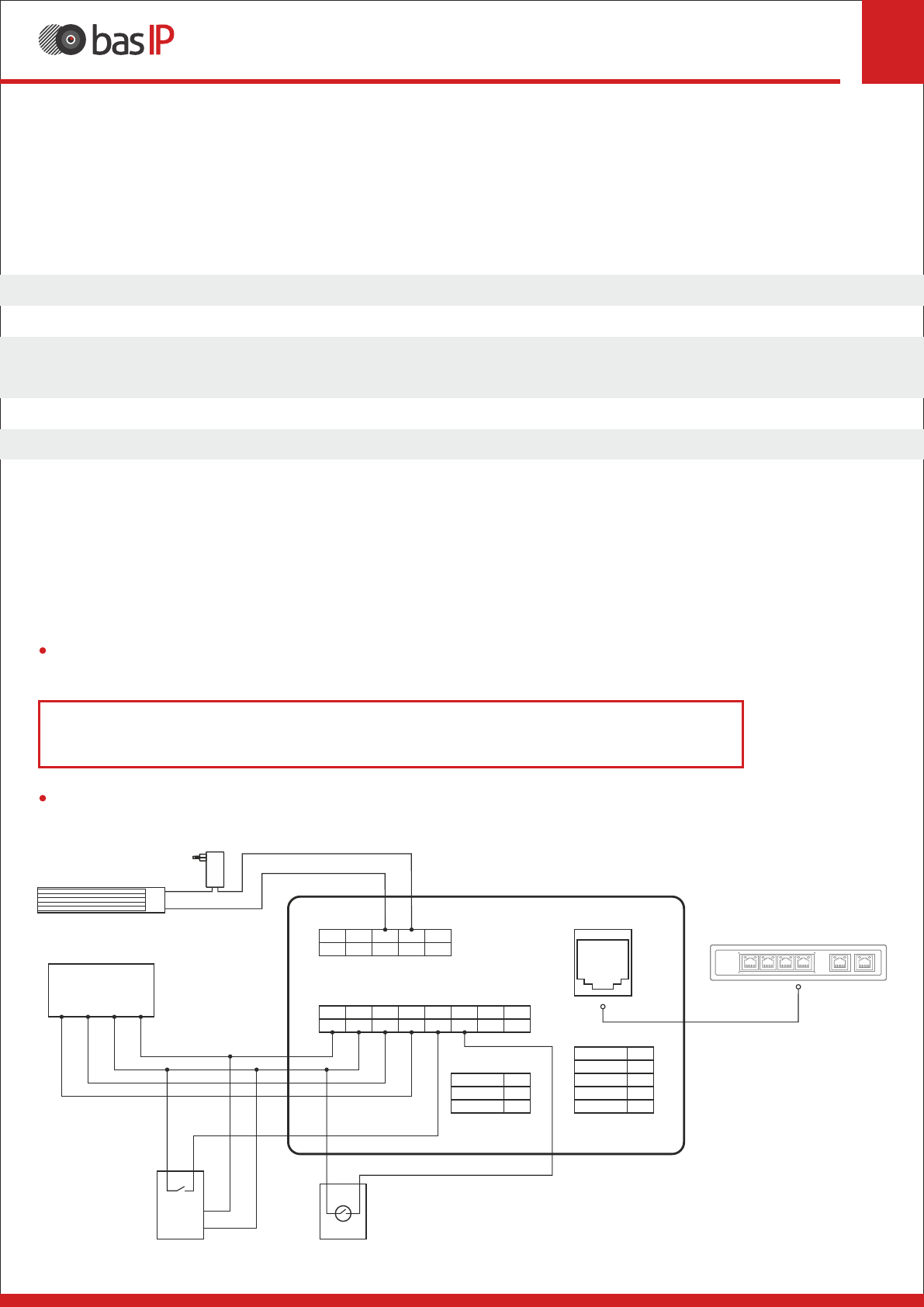

Схема подключения электромагнитного замка

с использованием PoE коммутатора

+12V

DC

Электромагнитный

замок

-

+

PoE

PoE Switch

1

2

3

4

LINK

PWR

PWR

LINK

UP LINK

UP LINK

LINK

PoE

PoE коммутатор

Локальная сеть

1

2

3

+12V

NC

Питание / Выходы реле

4

5

GND

NO

COM

1

2

3

+12V

485+

RS485 /

Кнопка

в

ыхода /

Д

атчик двери

4

5

GND

EXIT

485-

6

DS

7

8

DIN

FIN

RS-232

Green

Black

RX

GND

White

TX

Выход

Wiegand

Yellow

Orange

WD0

WD1

Blue

BIP

Red

Brown

+5V

GND

SH-42

(опционально)

GND

+12V

Датчик

двери

SH-45

Кпопка

выхода
