3
Eng
Completeness check of the product
Before installation of the outdoor panel, it is necessary to check that
it is complete and all components are available.
Outdoor panel kit includes:
Outdoor panel
Manual
Flush mount bracket
Set of wires with connectors for connection of power supply,
lock, and additional modules
Set of screws with a wrench
1 pc
1 pc
1 pc
1 pc
1 pc
After verifying the device's completeness, you can switch to the outdoor panel
connection.
For connection you will need::
Electrical connection
An Ethernet UTP CAT5 or higher cable connected to a
PoE network switch
or regular
switch
/
router.
Cable length recommendations
The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,
according to the IEEE 802.3 standard.
Power supply at +12 V, 2 amps.

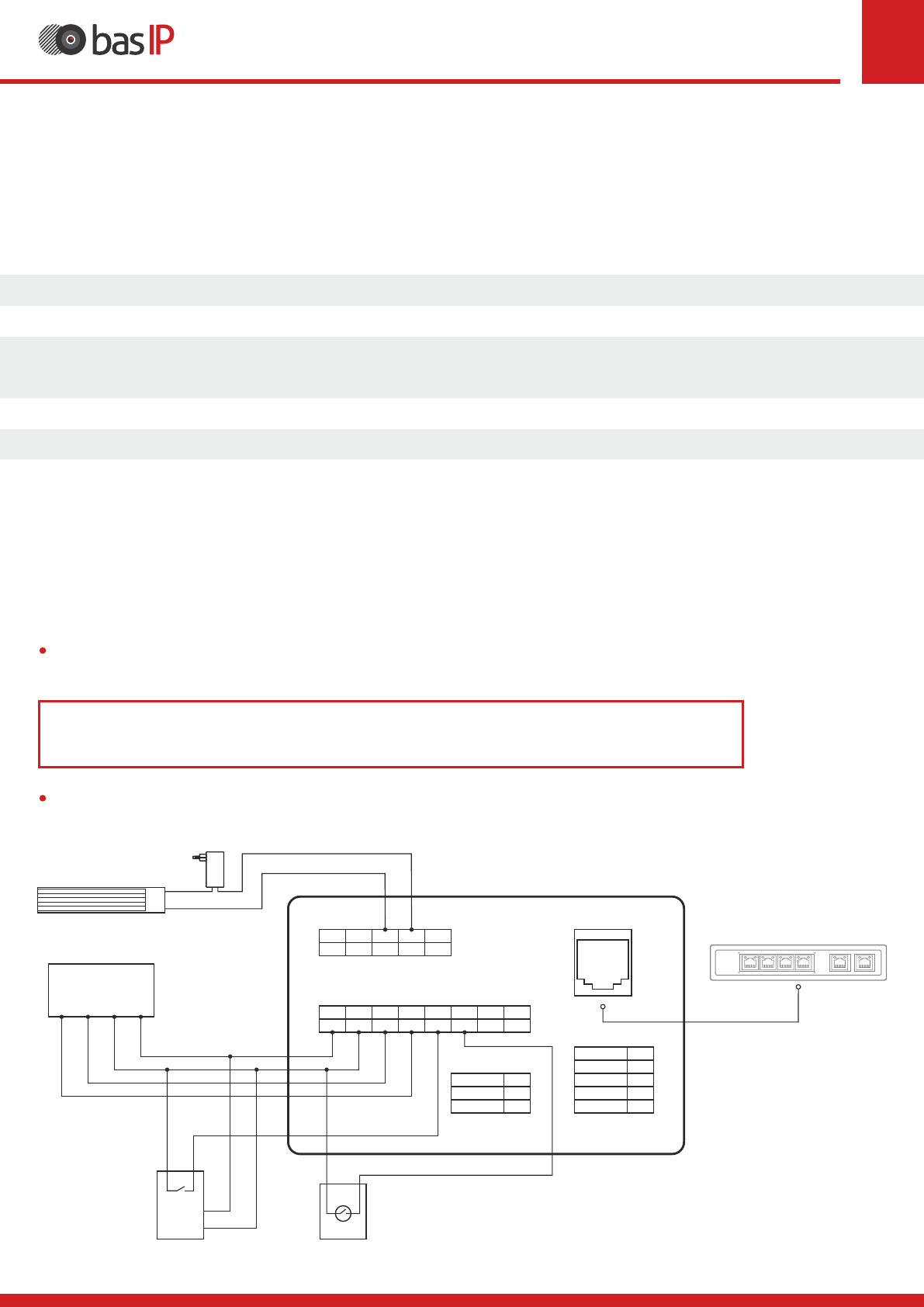

Connection scheme of electromagnetic lock
using PoE Switch
+12V
DC
Electromagnetic Lock
-
+
PoE
PoE Switch
1
2
3
4
LINK
PWR
PWR
LINK
UP LINK
UP LINK
LINK
PoE
PoE Switch
LAN (PoE)
1
2
3
+12V
NC
Supply / Relay Outputs
4
5
GND
NO
COM
1
2
3
+12V
485+
RS485 / Exit Button / Door Sensor
4
5
GND
EXIT
485-
6
DS
7
8
DIN
FIN
RS-232
Green
Black
RX
GND
White
TX
Wiegand Out
Yellow
Orange
WD0
WD1
Blue
BIP
Red
Brown
+5V
GND
SH-42
(optional)
GND
+12V
Door Sensor
SH-45
Exit Button
A plug for connectors
1 pc
