7
Рус
Проверка комплектности продукта
Перед установкой вызывной панели обязательно необходимо проверить
ее
комплектность и наличие всех компонентов.
В комплект панели входит:
1 шт.
1
шт.
1
шт.
1
шт.
1
шт.
После проверки комплектности устройства можно переходить
к подключению.
Для подключения понадобится:
Электрическое подключение
Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.
Рекомендации по длине кабеля
Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.
Блок питания на +12 Вольт, 2 Ампера.
К вызывной панели можно подключить любые электромеханические либо электромагнитные замки,
у которых коммутируемый ток не превышает
1
Ампер.
Вызывная панель
Инструкция по установке
Кронштейн для врезной установки
Комплект проводов с коннекторами для подключения
питания, замка и доп. модулей
Комплект установочных винтов с ключом
Питание
Периферийный интерфейс
Локальная сеть
RJ45
DC12V
+12V
GND
485+
485-
NC
COM
NO
EXIT
DS
DIN
SH-45
Датчик двери
Кнопка
выхода
GND
+12V
SH-42
(опционально)

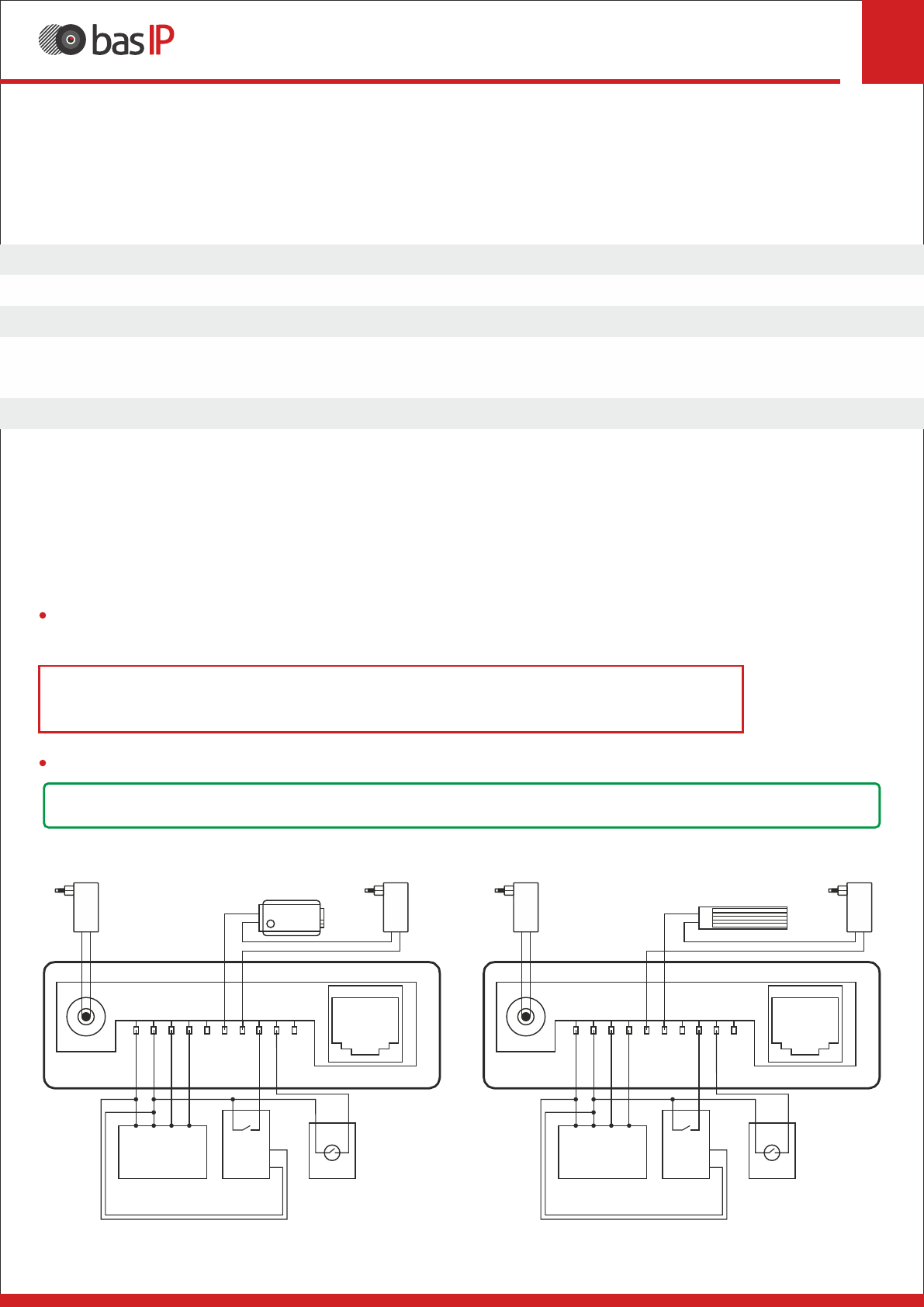

Схема подключения электромеханического замка
при внешнем источнике питания для замка.
+12V
DC
+
-
+12V
DC
+
-
Схема подключения электромагнитного замка
с использованием внешнего блока питания для замка.
+12V
DC
+
-
+12V
DC
+
-
Блок
питания
для панели
Блок
питания
для замка
Электро-
механический
замок
Электро-
магнитный
замок
Питание
Периферийный интерфейс
Локальная сеть
RJ45
DC12V
+12V
GND
485+
485-
NC
COM
NO
EXIT
DS
DIN
SH-45
Датчик двери
Кнопка
выхода
GND
+12V
SH-42
(опционально)
Блок
питания
для панели
Блок
питания
для замка
Характеристики
