Панели вызова BAS-IP AV-05FD (AV-05FD_S) - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Power
Peripheral Interface
LAN (PoE)
RJ45
DC12V
+12V
GND
485+
485-
NC
COM
NO
EXIT
DS
DIN
SH-45
Door Sensor
Exit Button
GND
+12V
SH-42
(optional)
3
Eng
Completness check of the product
Before installation of the outdoor panel, it is necessary to check that
it is complete and all components are available.
Outdoor panel kit includes:
1 pc
1 pc
1 pc
1 pc
1 pc
After verifying the device's completeness, you can switch to the outdoor panel
connection.
For connection you will need::
Electrical connection
An Ethernet UTP CAT5 or higher cable connected to a network
switch
/
router.
Cable length recommendations
The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,
according to the IEEE 802.3 standard.
Power supply at +12 V, 2 amps
, if there is no PoE
.

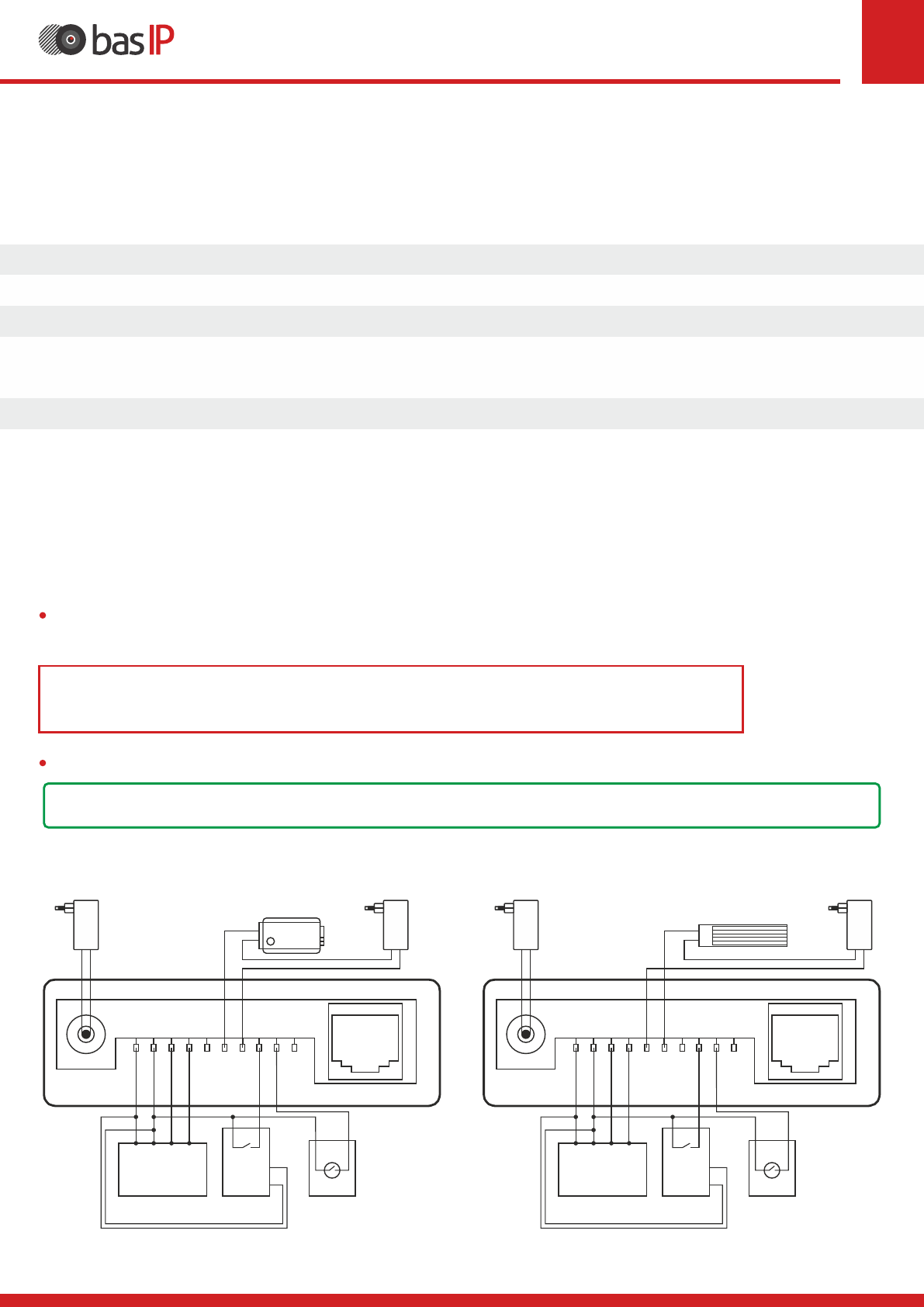

Connection scheme of electromechanical lock
using external power supply for panel and the lock.
You can connect any type of electromechanical or electromagnetic lock for which
the switched current
does not exceed
1
Amp.
+12V
DC
+
-
+12V
DC
+
-
Connection scheme of electromagnetic lock
using external power supply for panel and the lock.
+12V
DC
+
-
+12V
DC
+
-
P
ower supply
for the panel
P
ower supply
for the lock
P
ower supply
for the lock
P
ower supply
for the panel
Electromechanical
lock
Electromagnetic
Lock
Outdoor panel
Manual
Flush
mounting bracket
Set of wires with connectors for connection of power supply,
lock, and additional modules
Wrench set screws
Power
Peripheral Interface
LAN (PoE)
RJ45
DC12V
+12V
GND
485+
485-
NC
COM
NO
EXIT
DS
DIN
SH-45
Door Sensor
Exit Button
GND
+12V
SH-42
(optional)
