4

Глава 1. Перед началом работы

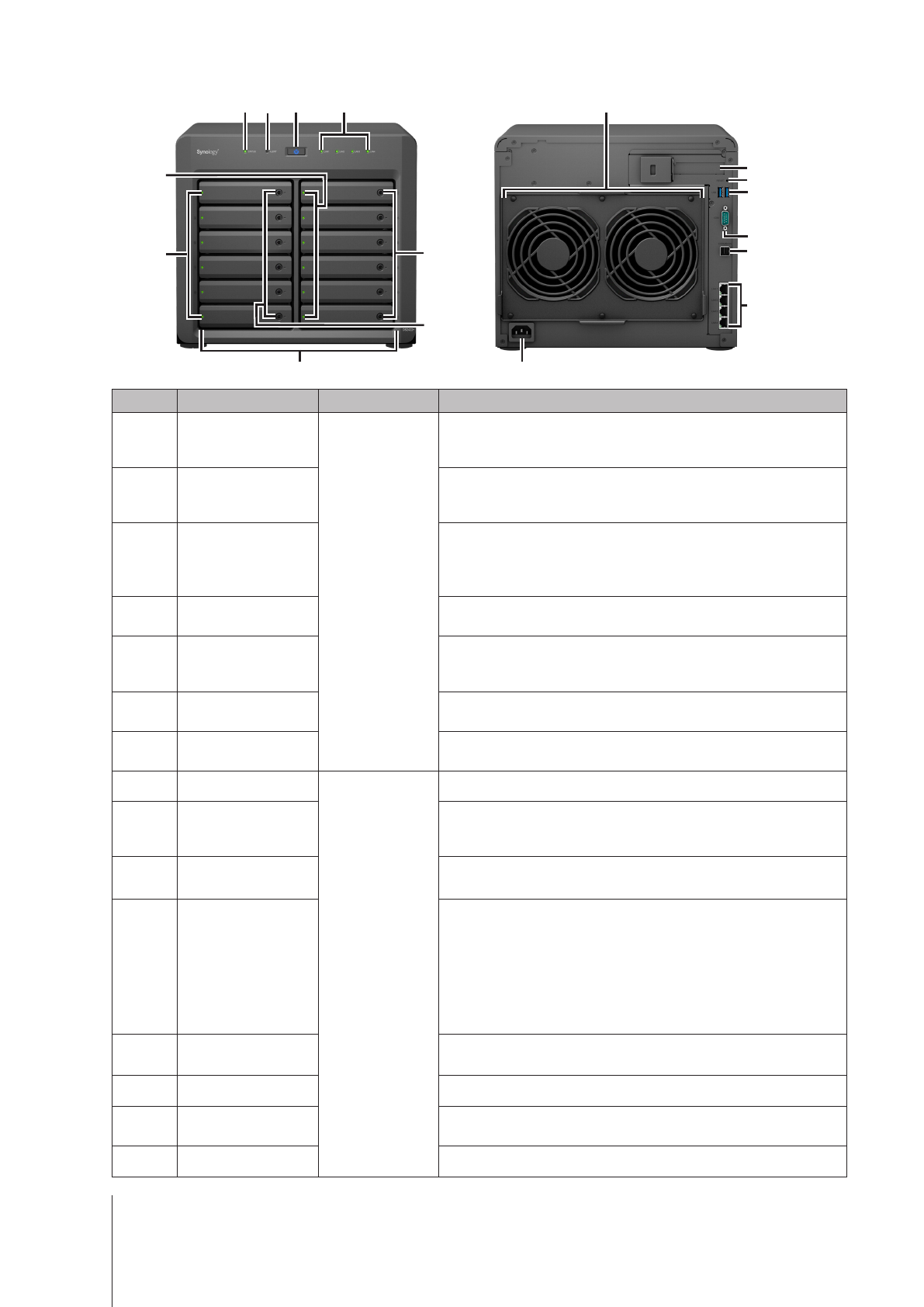

Общий обзор Synology DS2422+

Номер

Название элемента

Расположение

Описание

1

Индикатор STATUS

Передняя панель

Отображает состояние системы. Для получения дополнительных

сведений см. «Режимы работы системы и светодиодные

индикаторы».

2

Индикатор ALERT

Отображает предупреждение о вентиляторе или температуре. Для

получения дополнительных сведений см. «Другие светодиодные

индикаторы».

3

Кнопка включения

питания

1.  Нажмите, чтобы включить систему Synology NAS.
2.  Чтобы выключить Synology NAS, нажмите кнопку и удерживайте

ее до воспроизведения звукового сигнала и начала мигания

светодиодного индикатора Power.

4

Индикатор LAN

Отображает  состояние  сетевого  подключения.  Для  получения

дополнительных сведений см. «Другие светодиодные индикаторы».

5

Индикатор состояния

ДИСКА

Отображает состояние каждого диска. Для получения

дополнительных сведений см. «Другие светодиодные индикаторы».

6

Лоток для жестких

дисков

Используется для установки дисков (жестких дисков или

твердотельных накопителей).

7

Блокировка лотка

жестких дисков

Блокировка и разблокировка лотков жестких дисков.

8

Порт электропитания

Задняя панель

Используется для подключения кабеля питания.

9

Вентилятор

Отведение избыточного тепла и охлаждение системы. Если

вентилятор неисправен, Synology NAS воспроизводит звуковой

сигнал.

10

PCI Express

Слот расширения

Возможность установки одной дополнительной платы в разъемы

PCIe x8 (режим x8).

11

Кнопка RESET

1.  Нажмите и удерживайте, пока не раздастся звуковой сигнал,

чтобы восстановить IP-адрес, DNS-сервер и пароль для учетной

записи

admin

 до значений по умолчанию.

2.  Нажмите и удерживайте до воспроизведения звукового сигнала,

затем снова нажмите и удерживайте до воспроизведения трех

звуковых сигналов для перевода Synology NAS в состояние «Не

установлено», чтобы можно было переустановить DiskStation

Manager (DSM).

12

Порт USB 3.2 Gen 1

Используется для подключения внешних дисков и других USB-

устройств к Synology NAS.

13

Порт консоли

Данный порт предназначен только для производителя.

14

Порт расширения

Используется для подключения модуля расширения Synology

1

 к

Synology NAS.

15

Порт LAN

Используется для подключения сетевых кабелей.

1

Дополнительную информацию о модуле расширения Synology, поддерживаемом Synology NAS, см. на веб-сайте

www.synology.com

.

6

7

1 2 3

4

5

8

13

10
12

9

14

11

5

7

15
