55

же услышите тональные сигналы (

«пики»)� Количество

тональных сигналов соответствует определенному тре-

вожному событию:

После передачи тональных сигналов, система пе-

рейдет в режим «МОНИТОРИНГ» – включиться встро-

енный микрофон и станут доступны команды управле-

ния: описанные в разделе 8�1�2�1�

9.  ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ

БЕСПРОВОДНЫХ ДАТЧИКОВ

Датчики, идущие в комплекте с центральным блоком,

не нуждаются в настройке� Подключение и настройка

дополнительных датчиков производится путём переста-

новки перемычек для установки адресной информации

центрального блока и зоны датчика�

Перед установкой дополнительных датчиков необ-

ходимо выполнить следующую последовательность

действий:

1� Откройте настраиваемый датчик� Отключите пита-

ние датчика, вытащив батарейку�

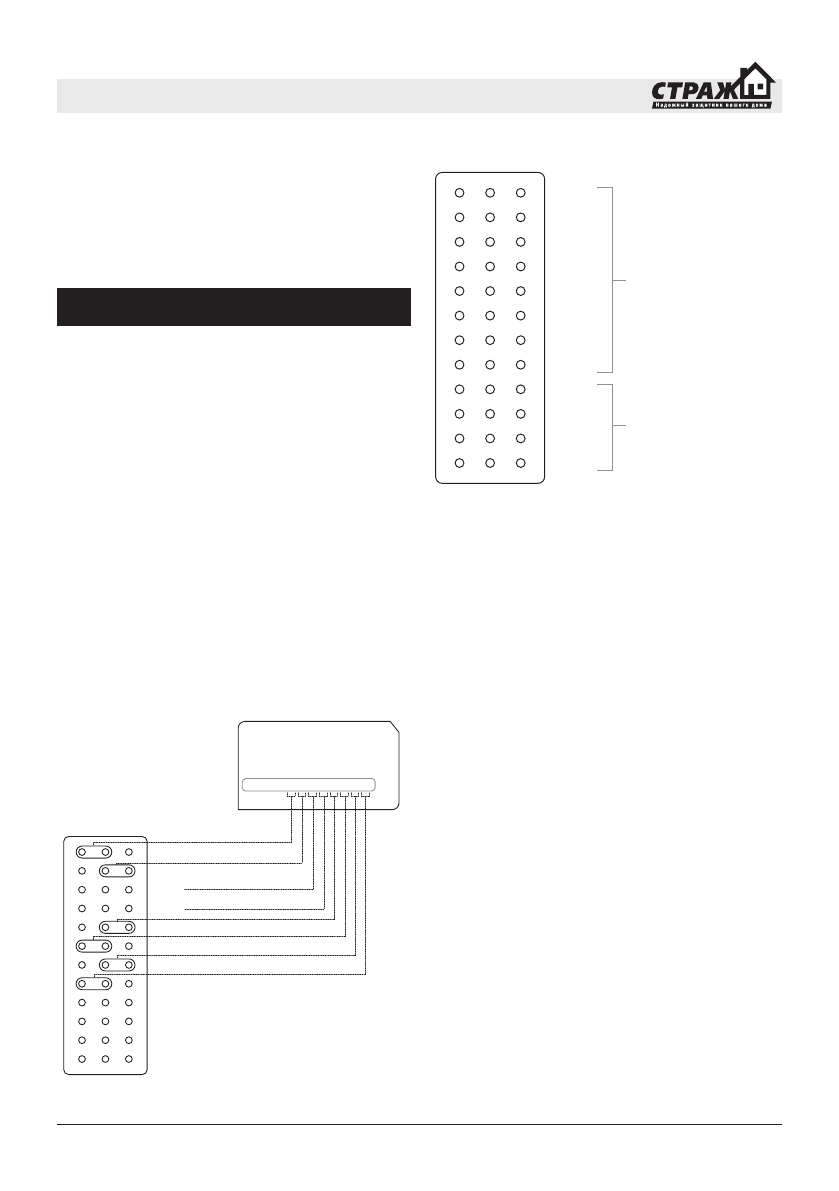

2� Найдите иглы, для установки адресных перемы-

чек� Рядом с иглами вертикально будут рас-

положены маркировки рядов 1-8 (A0-A7) и 13-10

(D0-D3)� Программирование датчиков осуществляется

установкой перемычек на иголки�

Программирование адресной информации

Ряды игл 1-8 (A0-A7) отвечают за кодовую комбинация

центрального блока� По сути, на данных иглах устанав-

ливается адрес центрального блока, по которому датчик

отправляет сигнал� У каждого центрального блока свой

адрес� Для того, чтобы датчик работал с Вашим централь-

ным блоком, необходимо установить именно его адрес�

Кодовая комбинация центрального блока указана на

задней стороне центрального блока напротив надписи

«Кодировка»� Кодовая комбинация состоит из 8 цифр�

Они соответствуют восьми рядам игл 1-8 (A0-A7)� Напро-

тив надписи «Кодировка» справа налево расположены

значения 1-8 (A0-A7)� Найдите буквенные обозначения L,

N и H на плате датчика� Они расположены горизонтально

над или под рядами с иголками� Если перемычка уста-

новлена между L и N, то ее значение соответствует «0»�

Если перемычка установлена между N и H, то ее значение

соответствует «1»� Отсутствие перемычки соответствует

«2»� Для того чтобы новый датчик работал с Вашим цен-

тральным блоком, необходимо установить на датчики

перемычки в соответствии с кодировкой центрального

блока�

Программирования номера зоны

Кроме программирования кодировки центрального

блока на новом датчике Вам также необходимо устано-

вить определенную кодировку охранной зоны� Иглы 13-

10 (D0-D3) – определяют зону датчика� В  зависимости

от перемычек, выставленных на данных иглах датчик

будет привязан к той или иной зоне� Условное обозна-

Иглы для установки

адрессной информации

L

N

H

Иглы для установки

охранной зоны

1 (AO)

13 (D0)

12 (D1)

11 (D2)

10 (D3)

2 (A1)

3 (A2)

4 (A3)

5 (A4)

6 (A5)

7 (A6)

8 (A7)

12 (D1)

11 (D2)

10 (D3)

1 (AO)

L

N

H

13 (D0)

2 (A1)
3 (A2)

4 (A3)

5 (A4)

6 (A5)

7 (A6)

8 (A7)

Кодировка:

Номинальное напряжение: 9-12В
Номинальный ток: <=300мА
Модель:

СИГНАЛИЗАЦИЯ ДЛЯ ОХРАНЫ НЕДВИЖИМОСТИ

Дата:

0 1 2 2 1 0 1 0
