Правила размещения

Правила размещения

Выберите место установки прибора на стене поме-

щения, используя монтажный шаблон, входящий в

комплект поставки.

Убедитесь в том, что выбранное место соответ-

ствует следующим требованиям:

•   радиаторы отопления, мебель, стены, пол и дру-

гие объекты не создают помех для работы и об-

служивания прибора, минимальные расстояния

до этих предметов показаны на рис. 2;

•  пользователю обеспечен свободный доступ

к кнопке вкл./выкл. и выдвигающимся или съем-

ным частям прибора: префильтру, аромакапсу-

ле и отсеку со сменными фильтрами;

•   стена ровная, не препятствует плотному приле-

ганию прибора к стене, не имеет уклона более

2° и допускает бурение вентиляционного кана-

ла (при необходимости перед началом работ

проконсультируйтесь со специалистами).

•   в местах технологических отверстий отсутству-

ют элементы инженерных коммуникаций: элек-

тропроводка, трубы отопления и т. д.

•  имеется возможность подключения прибора

к сети питания 220 В с нагрузкой не менее 2 кВт.

Прибор должен быть установлен в вертикальном

положении с выпуском воздуха вниз.

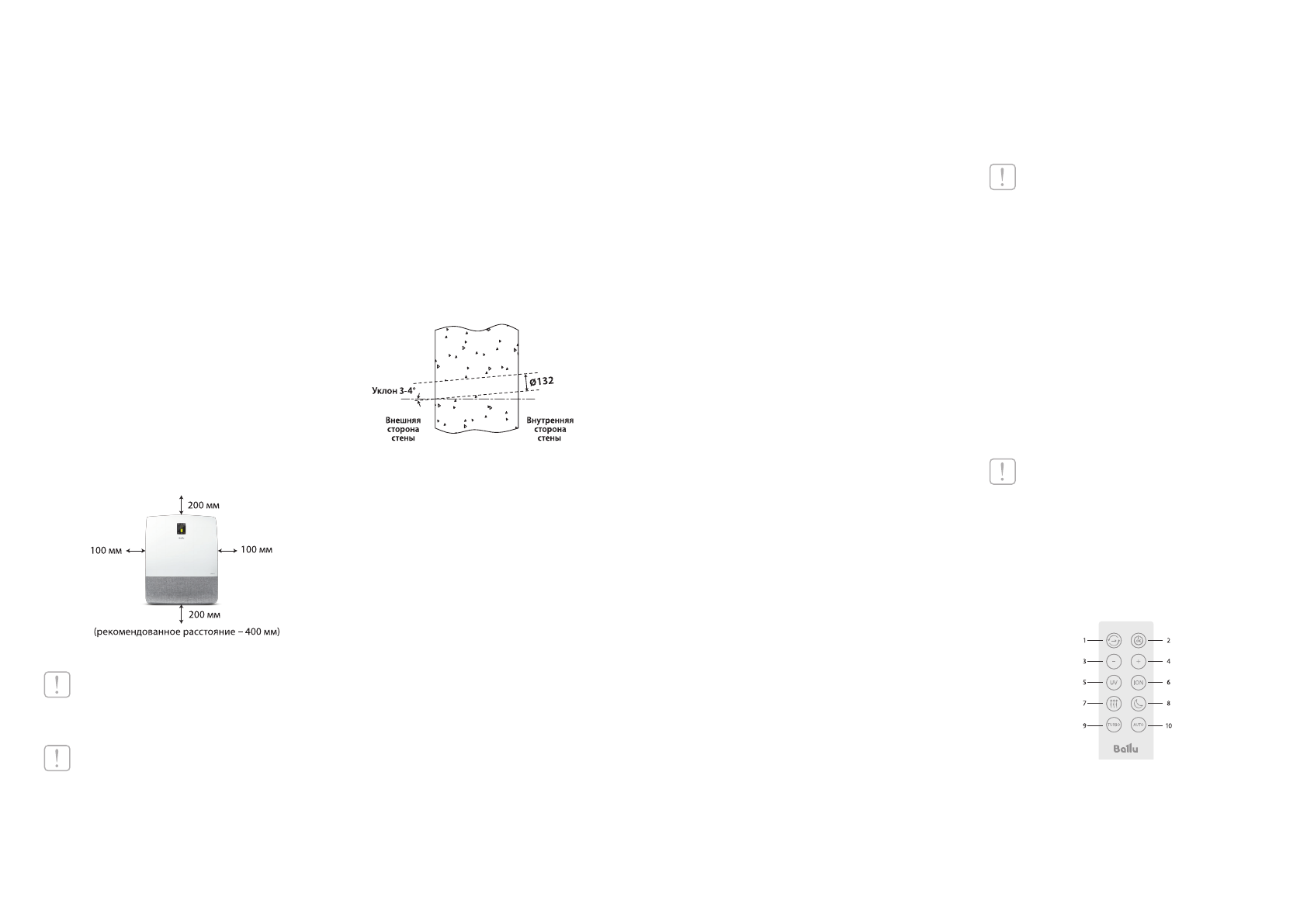

Рисунок 2

ВНИМАНИЕ!

Располагать прибор в горизонтальном положении

или с выпуском воздуха вверх ЗАПРЕЩЕНО!

ВНИМАНИЕ!

Монтаж должны выполнять только квалифициро-

ванные специалисты с использованием професси-

онального оборудования.

Монтаж прибора можно условно разделить на

5 шагов.
Шаг 1. Бурение отверстия 132 мм в стене

•   Используя строительный уровень, приложите к

стене шаблон для монтажа и наметьте на стене

центр канала воздуховода и крепежные отвер-

стия. Уберите монтажный шаблон.

•   Установите станину установки алмазного буре-

ния на стене, используя шаблон как прокладку

между станиной и стеной (для того, чтобы избе-

жать повреждения поверхности стены). Центр

коронки должен совпадать с центром канала

воздуховода для прибора.

•  Установите угол наклона коронки таким об-

разом, чтобы отверстие имело уклон 3–4° вниз

в сторону улицы, как показано на Рис.3, для

того, чтобы осадки не смогли попадать с улицы

внутрь помещения.

Рисунок  3

•   Установите пылесборное кольцо на стене, под-

ключите промышленный пылесос.

•  При бурении бетона необходимо обеспечить

подачу воды к установке алмазного бурения.

При бурении пеноблоков и кирпича допускает-

ся работа без подачи воды.

•   Пробурите сквозное отверстие диаметром 132

мм. При толщине стены более 450 мм исполь-

зуйте удлинитель коронки.

•   Снимите станину, заклейте отверстие из-под ан-

кер-болта.

•   Очистите канал воздуховода от остатков бето-

на/кирпича, теплоизоляции и пыли.

Шаг 2. Сверление крепежных отверстий в стене

•   В зависимости от материала стены просверлите

в ней с помощью перфоратора или дрели 3 от-

верстия диаметром 8 мм согласно выполненной

ранее разметке крепежных отверстий. Глубина

отверстий должна соответствовать длине дюбе-

лей, входящих в комплект поставки.

Шаг 3. Тепло-шумоизоляция канала

•   Рулеткой измерьте глубину канала. Для тепло-

шумоизоляции канала воздуховода отрежьте

трубу из вспененного полиэтилена (рекоменду-

ется использовать Royal Thermo Monoline 89/20)

Эксплуатация прибора

длиной равной глубине канала + 50 мм.

•   С наружной стороны трубы закрепите пластико-

вую вентиляционную решетку с наружным диа-

метром не более 128 мм (например, Vents MB

100), используя морозостойкий силиконовый

клей-герметик.

• Трубу с установленной решеткой вставьте вра-

щательными движениями в канал воздуховода,

убедившись, что вентиляционная решетка рас-

положена в один уровень с внешней стороной

стены.

• Выступающий из внутренней стороны стены

конец трубы отрежьте таким образом, чтобы

оставшаяся часть выступала на 3–5 мм внутрь

от уровня стены.

•   Место соприкосновения трубы с каналом воз-

духовода герметизируйте по кругу морозостой-

ким силиконовым клеем-герметиком.

Шаг 4. Крепление прибора к стене

•  Перед началом крепления прибора к стене

снимите с прибора переднюю панель и извле-

ките из него все фильтры, как указано в разделе

«Сервисное обслуживание».

•  Вставьте  дюбели в крепежные отверстия в

стене.

•   В 2 верхних дюбеля закрутите 2 шурупа так, что-

бы расстояние от стены до края головки шурупа

составляло 3 мм. Допускается регулировка вы-

ступающих частей шурупов на 1–2 мм для обе-

спечения плотного примыкания прибора к сте-

не.

•   Аккуратно навесьте навесте прибор на 2 шуру-

па, использую монтажные проушины, располо-

женные на тыльной стороне прибора.

•   Вставьте третий шуруп из комплекта поставки

в центральное отверстие, расположенное на

задней стенке прибора за фильтрами, и до кон-

ца закрутите его, при этом не прилагайте чрез-

мерного усилия во избежание растрескивания

материала задней стенки прибора.

•  Вставьте все  фильтры обратно в прибор, как

указано в разделе «Сервисное обслуживание».

Наденьте на прибор переднюю панель.

Шаг 5. Электрическое подключение

•    Подключите прибора к электросети. Переведите

кнопку вкл./выкл. на боковой стороне прибора

в положение «включено».

•   Нажмите на кнопку вкл./выкл на пульте ДУ и

удерживайте ее 3 сек.

•   Запустите режим самодиагностики, как указано

в таблице 2 раздела «Эксплуатация прибора».

ВНИМАНИЕ!

  Рекомендуется запускать режим

«Самодиагностика» после монтажа прибора и

после установки дополнительных опций: кера-

мического нагревательного элемента и датчика

СО2.

•   Проверьте прибор на работоспособность и убе-

дитесь в отсутствии посторонних шумов, после-

довательно переключив его с помощью пульта

ДУ с первой до восьмой скорости в режиме при-

тока воздуха, после чего повторите процедуру в

режиме циркуляции ( перед выполнением про-

верки ознакомьтесь с разделом «Эксплуатация

прибора»).

•   Заполните гарантийный талон. Монтаж устрой-

ства завершен.

Эксплуатация прибора

ВНИМАНИЕ!

Перед началом эксплуатации прибора внимательно

изучите данный раздел и ознакомьтесь с режимами

работы прибора, функциями кнопок пульта ДУ.

Управление прибором осуществляется с пульта

дистанционного управления или с помощью мо-

бильного приложения.

Пульт дистанционного управления (пульт ДУ)

Рисунок 4

На пульте ДУ расположно 10 кнопок управления,

функции которых описаны в таблице 2.
