5.5.

Для  подключения  к  завесе  пульта  управления  необходимо  снять  крышку  на  верх-
ней стенке корпуса, завести шнур и подключить его к клеммной колодке. Шнуром
нужно соединить контакты 1, 2, 3 и 4 клеммной колодки с контактами на клеммной
колодке внутри пульта в соответствии с электрической схемой (в приложении). Мо-
жет быть использован медный провод либо 4х1,0 мм

2

, либо 4х1,5 мм

2

.

ВНИМАНИЕ!

  Пульт  управления  должен  располагаться  вне  зоны  воздушного

потока  завесы,  иначе  работа  терморегулятора  будет  зависеть  от  температ уры
воздушного потока.

ТАБЛИЦА 3

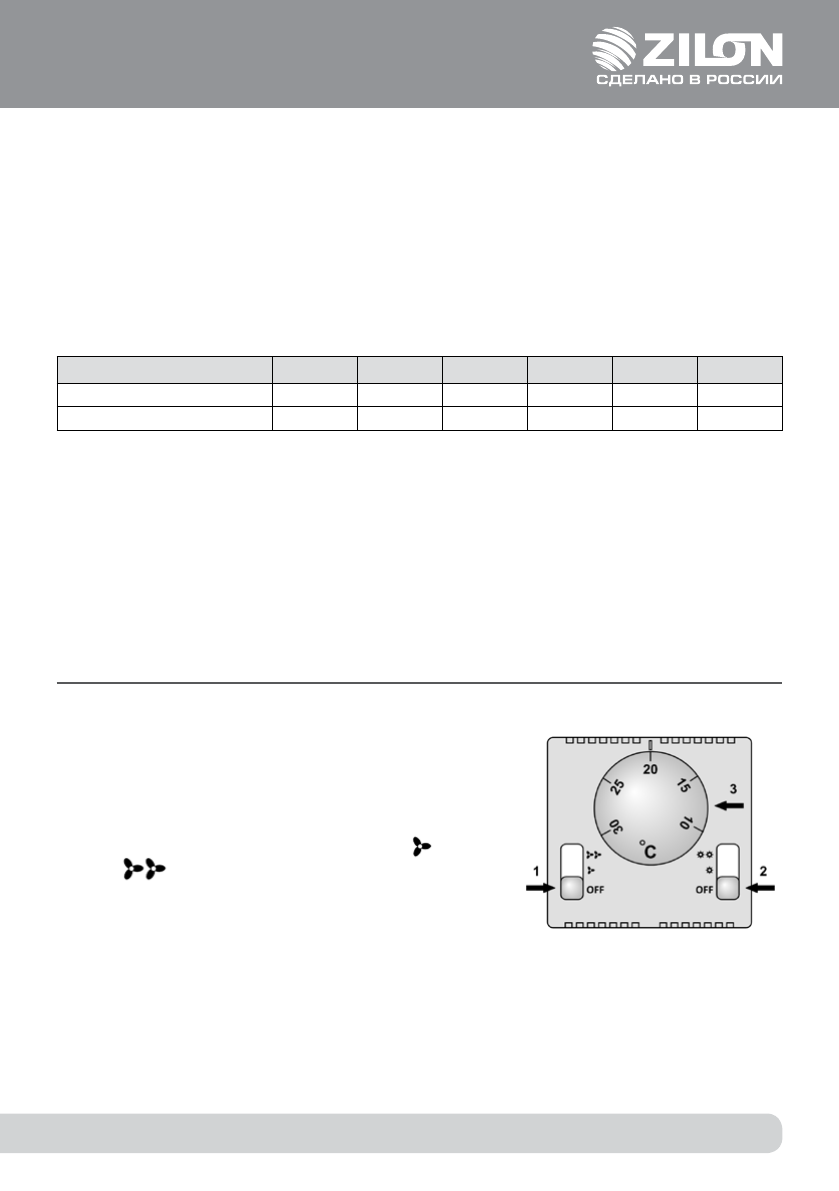

РИС. 2  Пульт управления

Модель завесы

ZVV-1E6T

ZVV-9T

ZVV-1.5E9T ZVV-2E12T ZVV-2E18T ZVV-2E24T

Автоматический выключатель

16 А

25 А

25 А

25 А

40 А

45 А

Медный кабель

5x1,5

5x2,5

5x2,5

5x2,5

5x4,0

5x6,0

6.  ПОРЯДОК РАБОТЫ

6.1.

Перед  включением  завесы  переключатели
пульта управления должны находиться в по-
ложении 0 (см. рис. 2).

6.2.  Вентиляция (режим «Fan»).

6.2.1.  Включение. Для включения завесы в режим

вентиляции (без нагрева) необходимо пере-
вести переключатель 1 в положение «

» или

«

»  –первая  или  вторая  скорость  двух-

скоростного  вентилятора,  оставить  пере-
ключатель  2  в  положении  «OFF»,  при  этом
начинают работать вентиляторы завесы.

Важно!

В режиме вентиляции завеса может

отключаться  по  сигналу  терморегулятора.
Рекомендуется  выставлять  максимальную
температуру на терморегуляторе.

6.2.2.  Выключение. Для отключения перевести пе-

реключатель 1 в положение «OFF».

1   – Переключатель включения/

отключения вентилятора завесы
и выбор скорости;

2   – переключатель включения/от-

ключения нагревателя и выбор
мощности;

3   – терморегулятор.

4  втулки  с  резьбой  М6,  для  крепления  на  резьбовые  шпильки  (не  в  комплекте).
Шпильку к завесе фиксировать гайкой. Установочные размеры завес смотрите в
Приложении. При горизонтальной установке завеса устанавливается как можно
ближе  к  верхней  стороне  проема,  при  этом  необходимо  выдержать  расстояние
между верхней стенкой корпуса и потолком не менее 100 мм. При вертикальной
установке завеса устанавливается возле проема, в том числе, с обеих его сторон.

5.4.

Питание завесы осуществляется от трехфазной электрической сети с напряжени-
ем 380 В/50 Гц. В таблице №3 приведены сечения силовых кабелей и номиналь-
ный ток автоматических выключателей.
