6

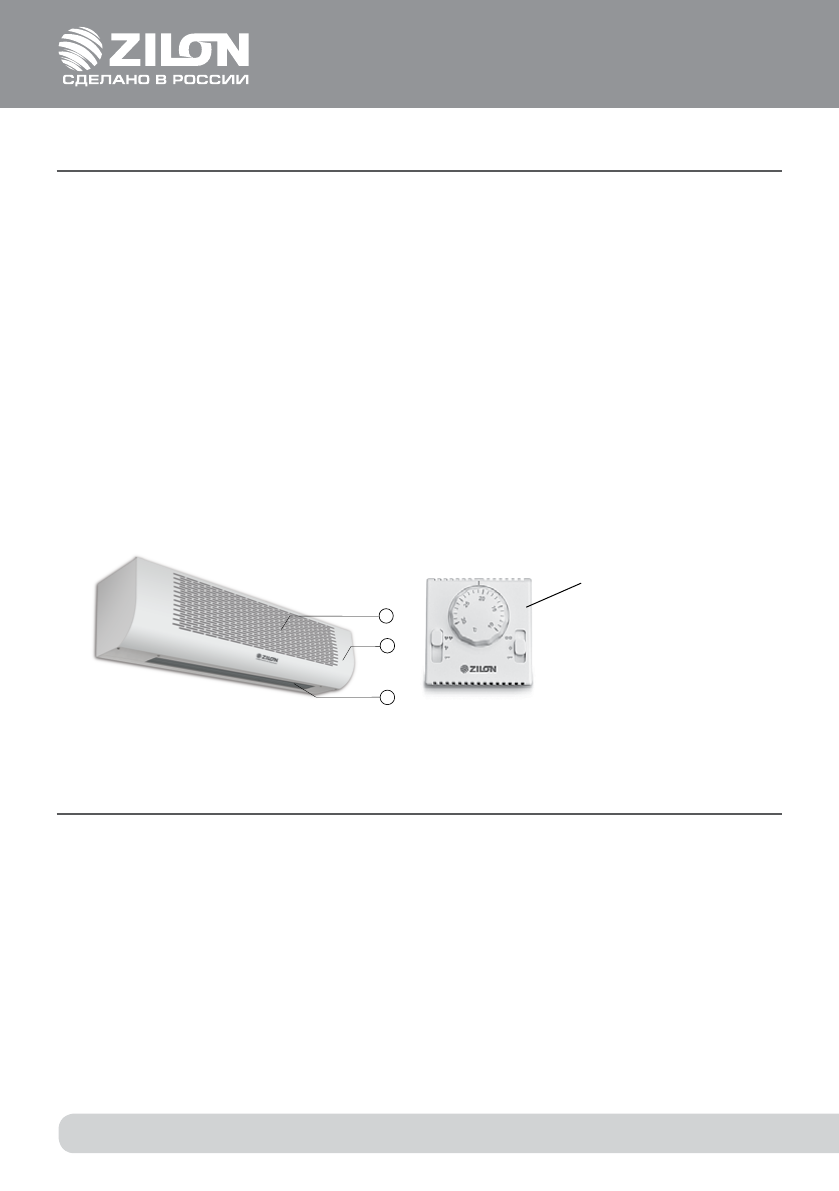

РИС. 1. Тепловая завеса*

4.   УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.   ПОДГОТОВКА К РАБОТЕ

4.1.   Завеса  соответствует  обязательным  требованиям  ГОСТ  Р  МЭК  60335-230-99,

ГОСТ Р 51318.14.1-99 и техническим условиям ТУ 3468-006-812543662008.

4.2.

Завеса  состоит  из  корпуса  1  (см.  рис.  1),  изготовленного  из  листовой  стали,
покрытой  высококачественным  полимерным  покрытием.  Внутри  корпуса  располо-
жены два вентиляторных блока (кроме моделей ZVV-1E6T и ZVV-9T, где идет один вен-
тиляторный блок) с трубчатыми оребренными электронагревателями (кроме модели
ZVV-1E6T,  в  которой  расположен  1  вентиляторный  блок).  Вентиляторы  всасывают
воздух через переднюю перфорированную стенку корпуса 2, поток воздуха, проходя
через  электронагреватели,  нагревается  и  выбрасывается  через  решетки  3  в  виде
узкой  направленной  струи.  Управление  завесой  осуществляется  с  выносного  бло-
ка управления (см. рис. 2). Пульт управления позволяет поддерживать необходимую
температуру воздуха вблизи проема и регулировать тепловую мощность завесы.

4.3.   Электрические схемы завес приведены в Приложении.
4.4.   Изготовителем  могу т  быть  внесены  в  завесу  конструктивные  изменения,

не  ухудшающие  ее  качество  и  надежность,  которые  не  отражены  в  настоящем
Руководстве.

5.1.   При  установке,  монтаже  и  запуске  в  эксплуатацию  необходимо  соблюдать  пра-

вила  технической  эксплуатации  электроустановок  потребителей  (ПТЭ-ЭП)  и  ме-
жотраслевые правила по охране труда при эксплуатации электроустановок (ПОТ
РМ-016-2001).

5.2.   К установке и монтажу завесы допускается специально подготовленный электро-

технический персонал.

5.3.   В  задней  стенке  корпуса  завесы  имеются  2  пары  пазов,  для  настенного  мон-

тажа:  для  горизонтальной  установки  и  для  вертикальной.  За  эти  пазы  завеса
навешивается  на  предварительно  вмонтированный  в  стену  крепеж.  В  каче-
стве  крепежа  рекомендуются  шурупы  или  болты  с  диаметром  шляпки  от  11
до  14  мм.  Для  подвесного  монтажа  на  верхней  панели  завесы  предусмотрены

*   Дизайн приобретенного Вами прибора может отли-

чаться от приведенного образца.

1  – корпус завесы*
2  – передняя воздухоза-

борная решетка

3  – воздуховыпускное

сопло

4  – пульт управления

4

1

2

3
