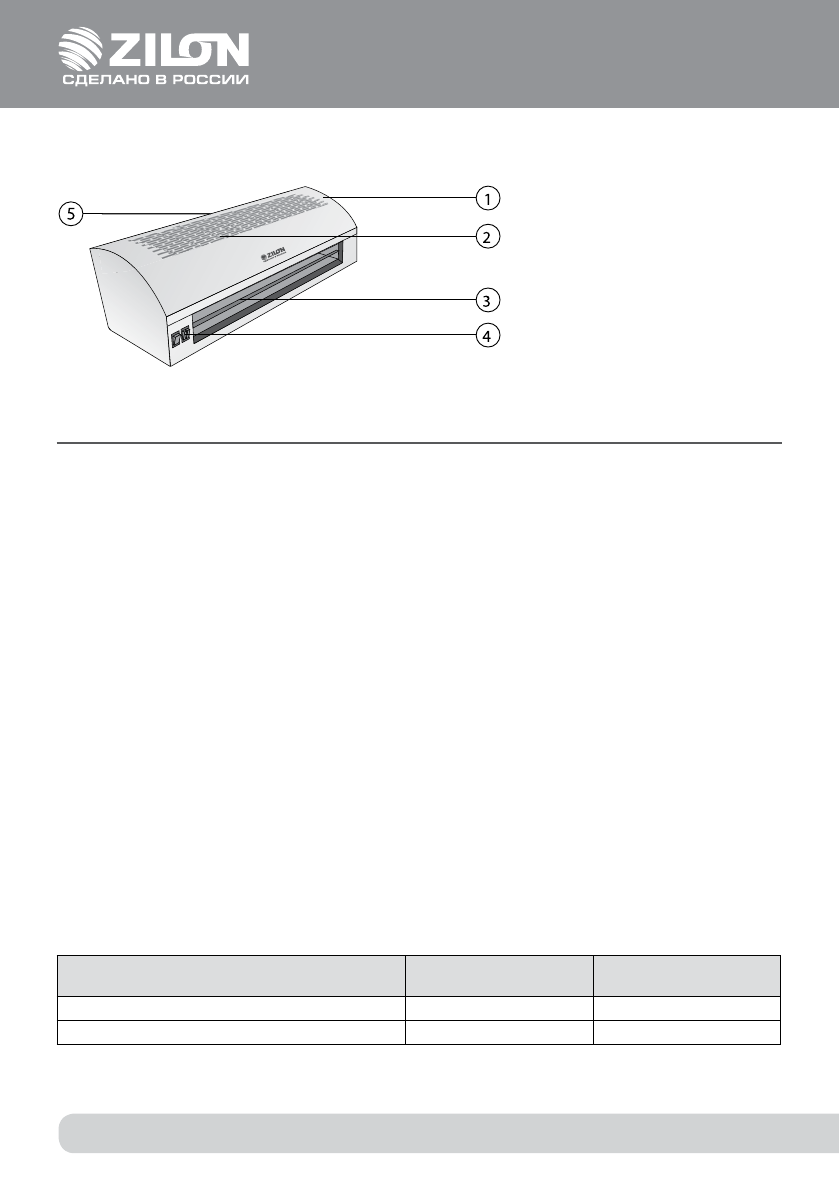

РИС. 1 Тепловая завеса*

1 – корпус;
2 – передняя перфорированная


стенка корпуса;

3 – решетка ;
4 – блок управления
5 – верхняя перфорированная


стенка корпуса;

*

Дизайн приобретенного Вами
прибора может отличаться от
приведенного образца.

5.   ПОДГОТОВКА К РАБОТЕ

5.1.

При  установке,  монтаже  и  запуске  в  эксплуатацию  необходимо  соблюдать  пра-
вила  технической  эксплуатации  электроустановок  потребителей  (ПТЭ-ЭП)  и  ме-
жотраслевые правила по охране труда при эксплуатации электроустановок (ПОТ
РМ-016-2001).

5.2.

К установке и монтажу завесы допускается специально подготовленный электро-
технический персонал.

5.3.

В  задней  стенке  корпуса  завесы  имеются  пазы  для  установки  завесы.  За  эти
пазы завеса навешивается на предварительно вмонтированный в стену крепеж.
В качестве крепежа рекомендуются шурупы или болты с диаметром шляпки от 9
до 12 мм. Установочные размеры завес см. рис. 1 и табл. 1 Приложения. Завеса
устанавливается  как  можно  ближе  к  верхней  стороне  проема,  при  этом  необхо-
димо  выдержать  расстояние  между  верхней  стенкой  корпуса  и  потолком  не  ме-
нее 100 мм.

5.4.

Подключение к электросети осуществляется через автоматический выключатель
в соответствии с «Правилами эксплуатации электроустановок». Для этого необхо-
димо снять крышку на верхней стенке корпуса, завести шнур питания и подклю-
чить  его  к  клеммной  колодке  (для  завесы  ZVV-0.6Е3M,  ZVV-0.6Е3MG)  в  соответ-
ствии  с  рис.  4  Приложения  (см.  также  электрическую  схему  рис.  3  Приложения).
Завесы  ZVV-0.8Е5M,  ZVV-0.8Е5MG  поставляется  со  шнуром  питания  с  вилкой,
подключенным на заводе-изготовителе. Автоматический выключатель и сечение
подводимого кабеля должны соответствовать табл. 3.

5.5.

Питание  завес  осуществляется  от  однофазной  электрической  сети  с  напряже-
нием 220В/50Гц.

ТАБЛИЦА 3

Модель завесы

ZVV-0.6Е3M

ZVV-0.6Е3MG

ZVV-0.8Е5M

ZVV-0.8Е5MG

Автоматический выключатель

25 А

32 А

Медный кабель

–

3х2,5
