6

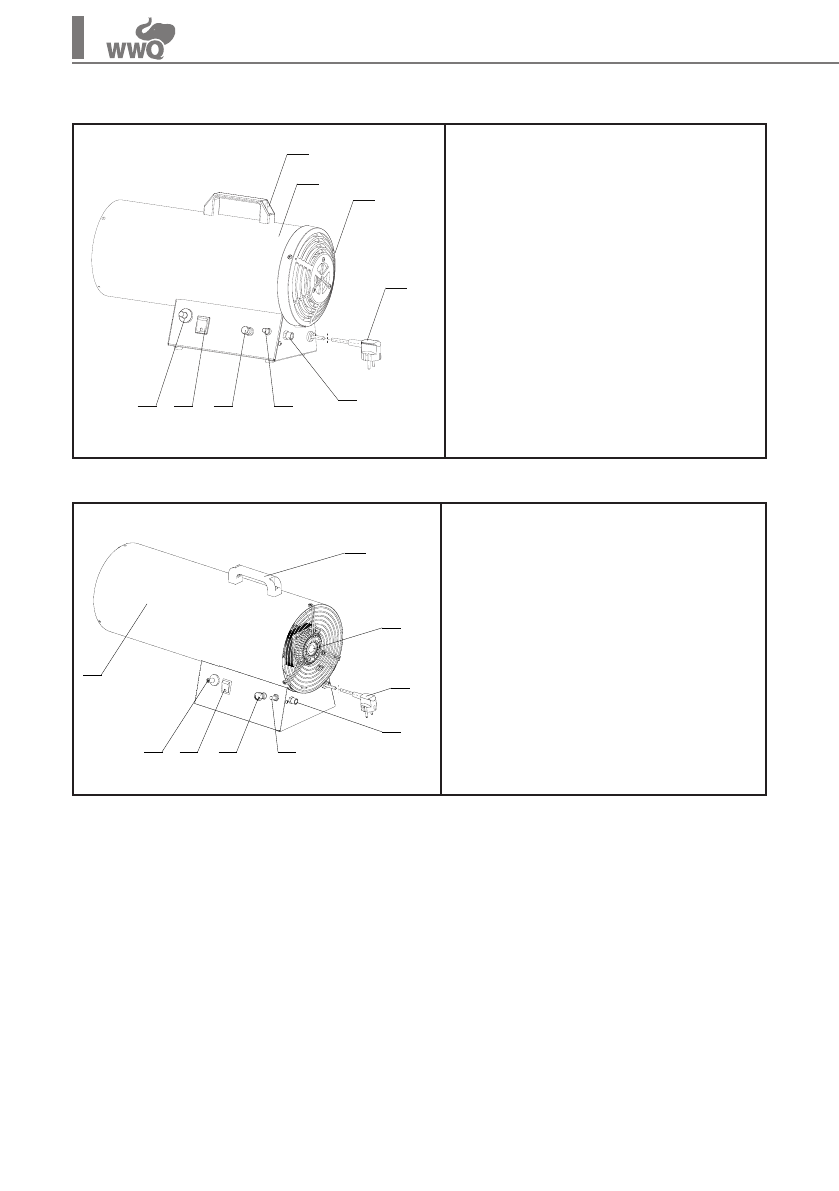

6. УПРАВЛЕНИЕ

Для газовых тепловентиляторов GH-10, GH-15.

2

3

5

6

9

7

8

1

4

1 – Корпус

2 – Ручка для транспортировки

3 – Защитная решетка/вход холод-

ного воздуха

4 – Шнур сетевой

5 – Штуцер подключения газового

шланга

6 – Кнопка подачи газа

7 – Выключатель питания

8 – Кнопка пьезоэлемента (розжиг)

9 – Ручка регулировочного клапана

только для модели GH-15

Для газовых тепловентиляторов GH-30, GH-50, GH-70.

2

3

5

6

9

7

8

1

4

1 – Корпус

2 – Ручка для транспортировки

3 – Защитная решетка/вход холод-

ного воздуха

4 – Шнур сетевой

5 – Штуцер подключения газового

шланга

6 – Кнопка подачи газа

7 – Выключатель питания

8 – Кнопка пьезоэлемента (розжиг)

9 – Ручка регулировочного клапана

6.1. Подготовка к эксплуатации.

6.1.1.  Извлечь  изделие  из  упаковки.  В  случае  пребывания  на  холоде  газовый  те-

пловентилятор должен быть выдержан в рабочих климатических условиях не ме-

нее 2 часов.

6.1.2. Установить газовый тепловентилятор так, чтобы был свободный доступ к ор-

ганам управления и доступ воздуха к воздухозаборным отверстиям.

6.1.3. Используемая электрическая сеть должна иметь заземление.

6.1.4. Подключите шланг подачи газа к штуцеру на газовом тепловентиляторе. Не

допускается перекручивание и передавливание шланга подачи газа во избежание

его повреждения.

6.1.5. Подключите соединительную гайку редуктора к газовому баллону.

ВНИМАНИЕ!

• Данное соединение имеет левую резьбу.

•  Проверьте  все  газовые  соединения,  включите  подачу  газа  и  убедитесь  в  отсут-
