background image

sales@tropik-line.ru

tropik-line.ru



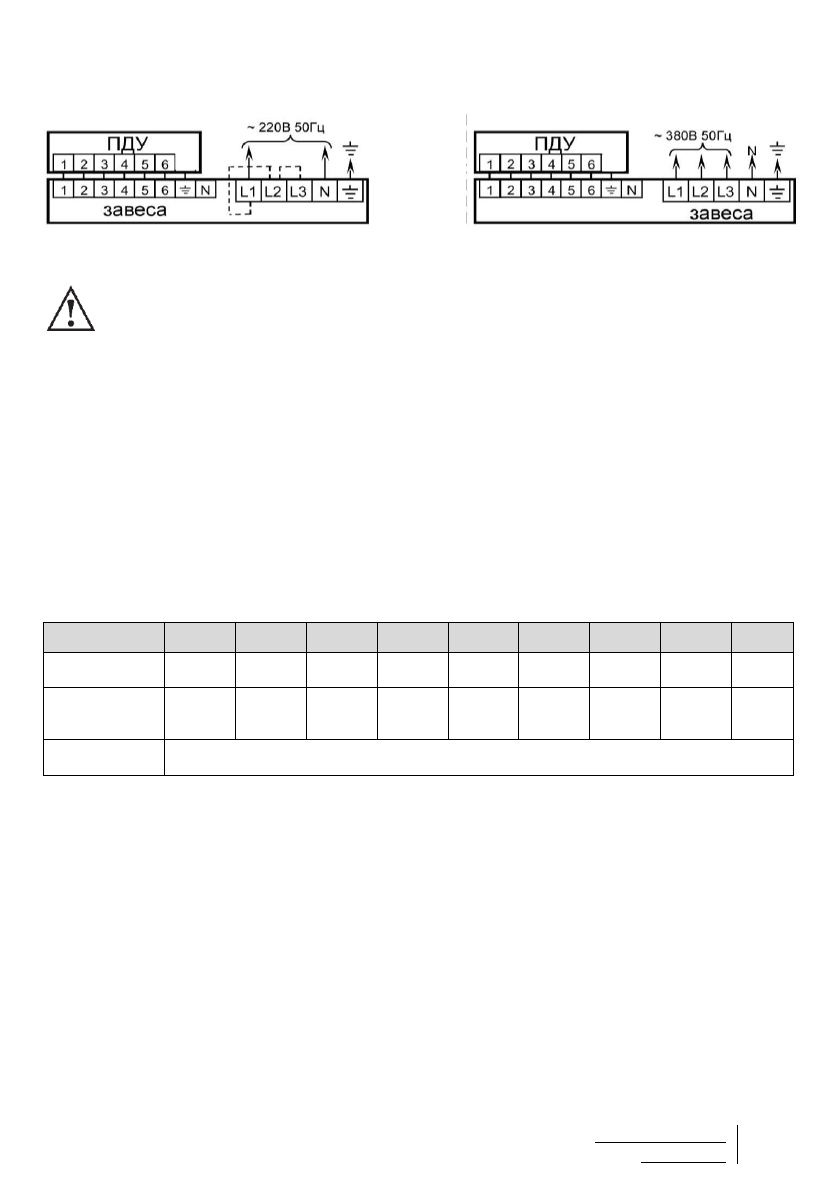

Схема подключения Т

3

06Е10 к однофазной

сети и пульту



Схема подключения тепловых завес к
трехфазной сети и пульту



Рис. 3. Схемы подключения завес к электросети и пульту управления



Внимание!



Завеса



Т

3

06Е10



выпускается в конфигурации для подключения к сети 220В.

Для  подключения  завес  к  трехфазной  сети  380В  50Гц  необходимо  удалить  две
перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).



При  использовании  кабеля  с  одноцветными  жилами,  рекомендуется  промаркировать
выводы для исключения ошибок подключения.



4.



Для установки пульта надо открутить винт сверху пульта и снять лицевую панель, вынуть плату
с  выключателями  и  закрепить  корпус  пульта  в  удобном  месте.    Собрать  пульт  в  обратном
порядке.  Подключить  кабель  управления  согласно  маркировке  на  клеммных  колодках
пульта. Установить крышку пульта.



5.



Установить крышку завесы и закрутить



саморезы

Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице

4.

В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение



напряжения.





Таблица 4.1



Модель



Т

306E10

Т

3

09Е10



Т

3

12Е10



Т

3

09Е15



Т

3

14Е15



Т

3

18Е15



Т

3

12Е20



Т

3

18Е20



Т324Е20



Автоматический
выключатель, А



32 / 16

20

25

20

32

32

25

32

50

Сечение
сетевого кабеля,
(медного) мм²



4 / 2,5

2,5



2,5

2,5



4



2,5



4



Сечение кабеля
пульта, мм²



0,5÷0,75
