6

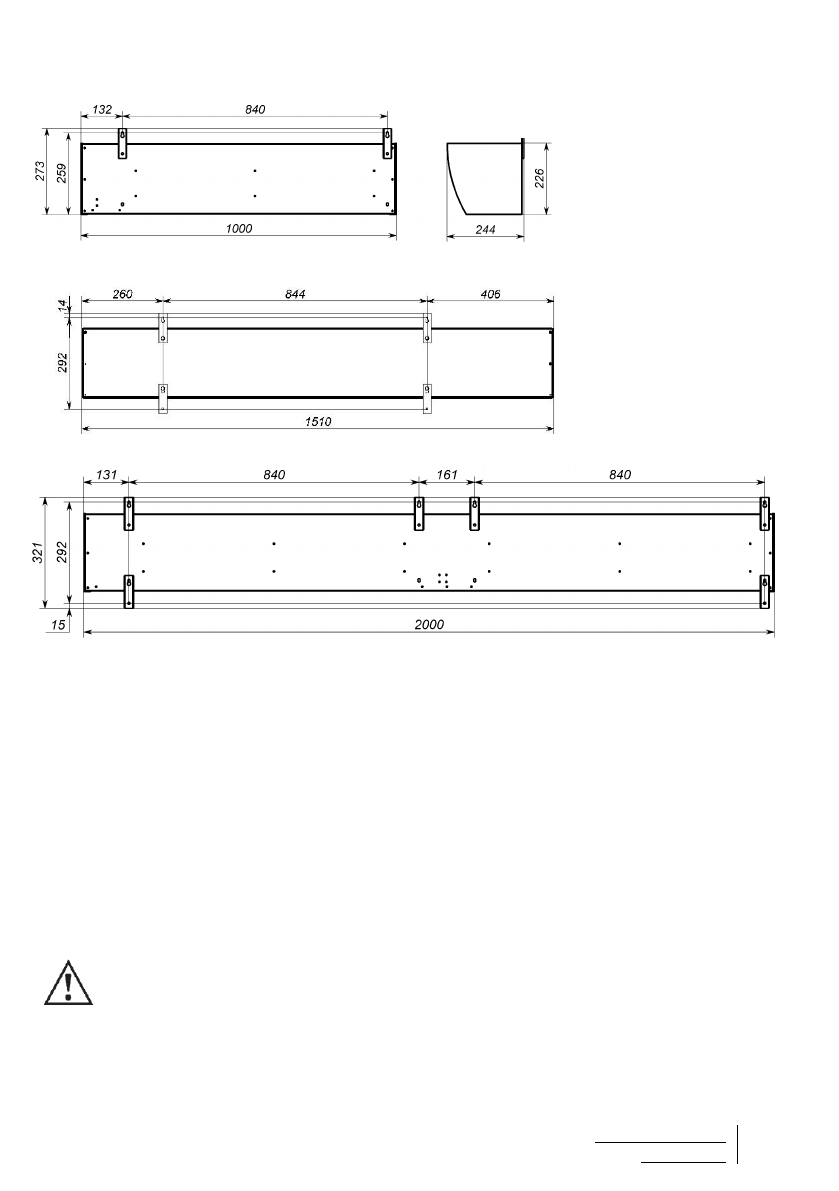

Габаритные и установочные размеры тепловых завес

Рис. 2. Габаритные и установочные размеры приборов

Установка и подключение

1.

При установке завес

отвернуть саморезы

на крышке завесы и снять крышку. Закрепить завесу

на стене

или потолке

.

Крепление  на  стену:

Ослабить  болты  М6  на  тыльной  стенке  завесы,  чтобы  переставить

кронштейны крепления в рабочее положение. Затянуть болты. Закрепить завесу на стене.

Крепление  к  потолку:

В  верхней  части  завесы  по  очереди  заменить  каждый  из  4  крайних

болтов  М6  на  шпильку  М6,  зафиксировав  контргайкой.  Заменять  каждый  болт  строго  по
очереди.

2.

Подключить сетевой кабель к автомату защиты.

Внимание!

Пульт  не  должен  располагаться  в  зоне  воздушного  потока  завесы,  иначе

срабатывание  терморегулятора  будет  зависеть  от  температуры  потока.  Это  приведёт  к
частому переключению реле, включающих обогрев, что снизит ресурс их работы.

3.

Подключить сетевой кабель и кабель

пульта

управления согласно маркировке на клеммных

колодках  (см.  схему  подключения  завесы  к  электросети  и  пульту

на  рис.

3.)

L1 желательно подключить к фазе с напряжением максимально близким к 220В.

Модели Т

3

06Е10, Т

3

09Е10, Т

3

12Е10

Модели Т

3

09Е15, Т

3

14Е15, Т

3

18Е15

Модели Т

3

12Е20, Т

3

18Е20, Т

3

24Е20
