Нагреватель воздуха дизельный

BJD-30/50/110 BGO-100A

4

2.  Во  время  работы  необходимо  убедиться,  что  поверхность  пола  не

перегревается, перегрев может стать причиной возгорания.

3.  Не  заправлять  топливный  бак  в  ходе  работы,  убедиться,  что  пушка

перестала работать, а пламя погасло. Заправка в ходе работы может стать причиной

пожара.

4. Перед использованием устройства необходимо убедиться, что напряжение

и  частота  в  сети  питания  на  месте  использования  соответствуют  требованиям,

указанным в паспортной табличке.

2.

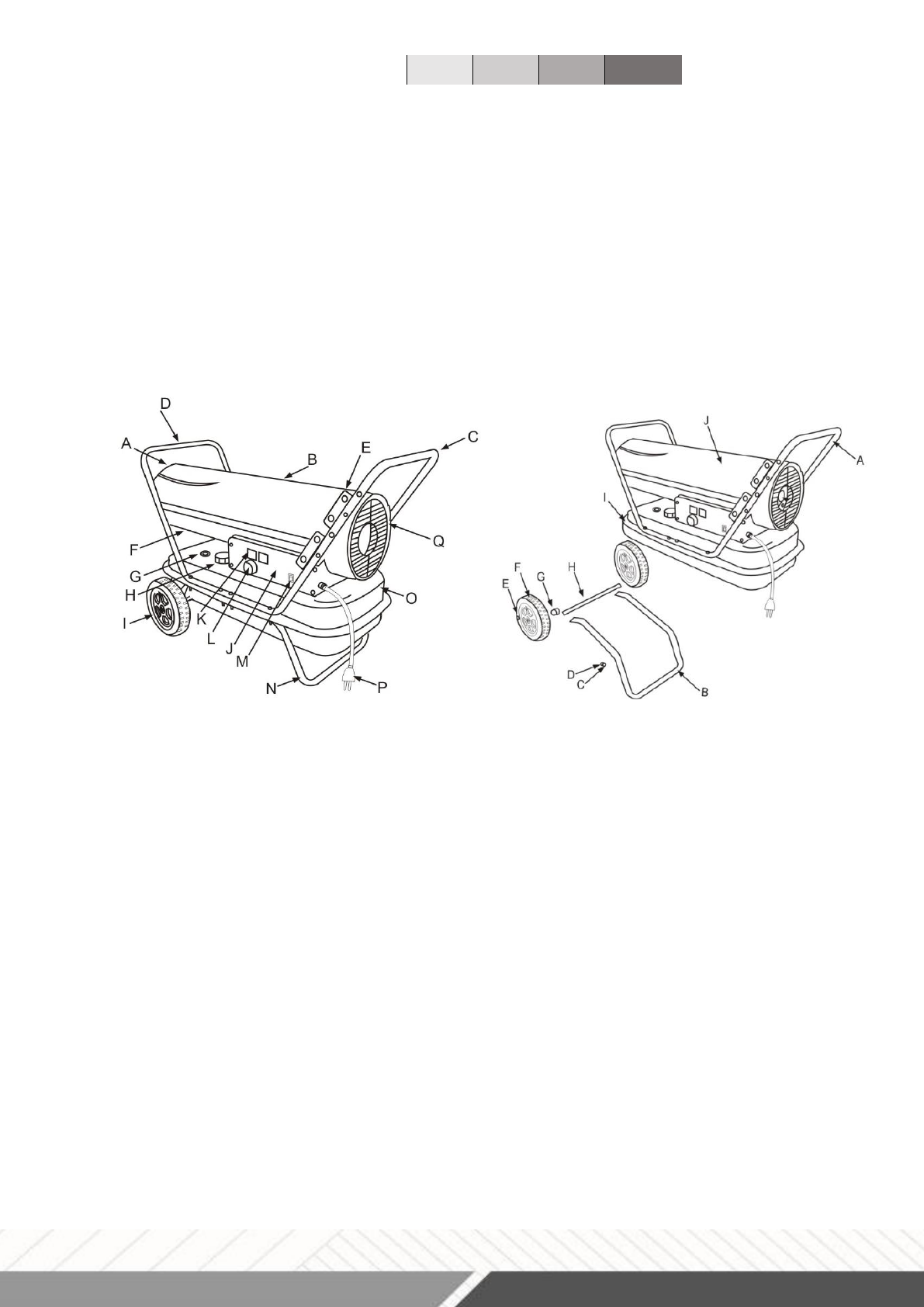

Конструкция пушки

Рис.1

A

. Выпускная труба горячего воздуха

B

. Верхний кожух

C

. Задняя ручка

D.

Передняя ручка

E

. Держатель провода (может отсутствовать)

F

. Нижний кожух

G.

Указатель уровня топлива

H

. Крышка топливного бака

I

．

Колесо

J

. Боковая

крышка панели управления

K

. Цифровой индикатор температуры

L

. Регулятор

термостата

M

. Выключатель

N

. Нижний трубчатый каркас

O

. Топливный бак

P.

Сетевой провод

Q

. Задняя решетка.

Монтаж колес и трубчатого каркаса

1.  Вставить  ось  колеса  в  соответствующее  отверстие  нижнего  трубчатого

каркаса,  установить  втулку

G

на  обоих  концах,  надеть  колесо

F

на  ось  колеса

H,

надеть колпак колеса

E.

2.  Поставить  корпус  пушки  на  нижний  трубчатый  каркас

B

,  убедиться,  что  4

отверстия  рамки  рукоятки  сориентированы  по  соответствующим  4  отверстиям  на

нижнем трубчатом каркасе.

3.  Вставить  болты

J

в  отверстия,  разместить  плоские  шайбы

D

под  нижней

рамой

B

и затянуть шестигранный болт

C.

4.  Вставить  другие  болты  в  соответствующие  отверстия  и  затянуть  их  с

помощью отвертки аналогичным образом.
