Нагреватель воздуха дизельный

BJD-30/50/110 BGO-100A

10

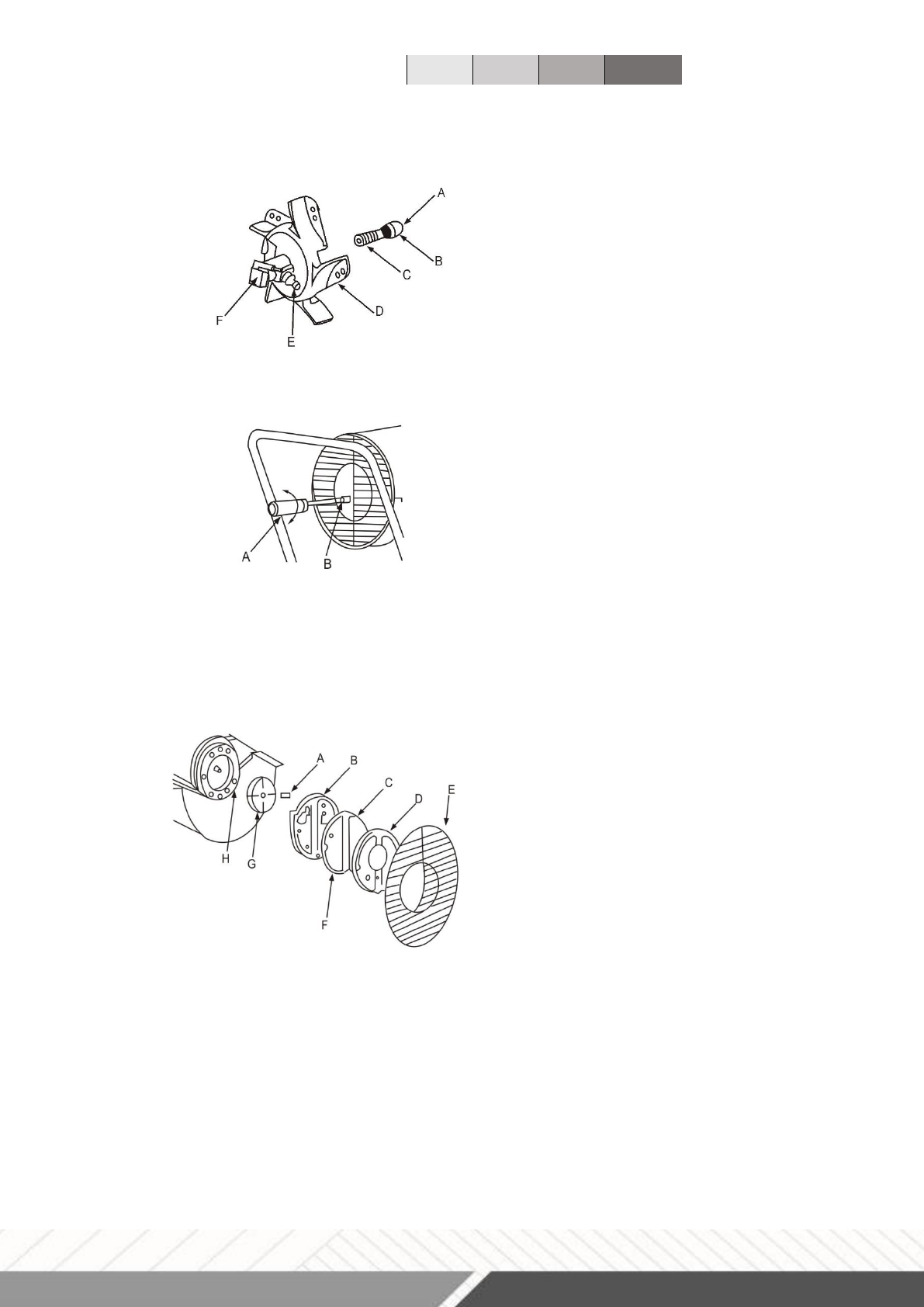

Сборка топливной форсунки

A

. Топливная  форсунка

B

．

Сердечник форсунки

C

．

Уплотняющее кольцо

D

．

Огнеупорная пластина

E

.  Муфта воздухоподводящей трубы

F

．

Впускной штуцер.

F.

Электроклапан в сборе

Регулировка давления

                A.

Плоская отвертка

                B

. Винт давления

Воздушный насос (Компрессор)

После проведения технического обслуживания воздушный насос должен быть

надлежащим  образом  собран  во  избежание  понижения  давления  воздуха  или

утечки воздуха.

A.

Лопасть насоса

B.

Крышка насоса

C.

Впускной воздушный фильтр

D.

Крышка нагнетательного насоса

E.

Защитная решётка

F.

Перепускная камера для воздуха

G.

Крыльчатка насоса

H.

Соединительная деталь

Сборка корпуса насоса и крыльчатки насоса

Четыре лопасти насоса устанавливаются в четыре желобка крыльчатки насоса,

который движется под действием центробежных сил по часовой стрелке в насосе,

зазор между корпусом насоса и крыльчаткой насоса должен оставаться в пределах

0,6~0,8 мм, чтобы воздушный насос мог нагнетать достаточное давление.
