Нагреватель воздуха дизельный

BJD-30/50/110 BGO-100A

8

Принцип работы

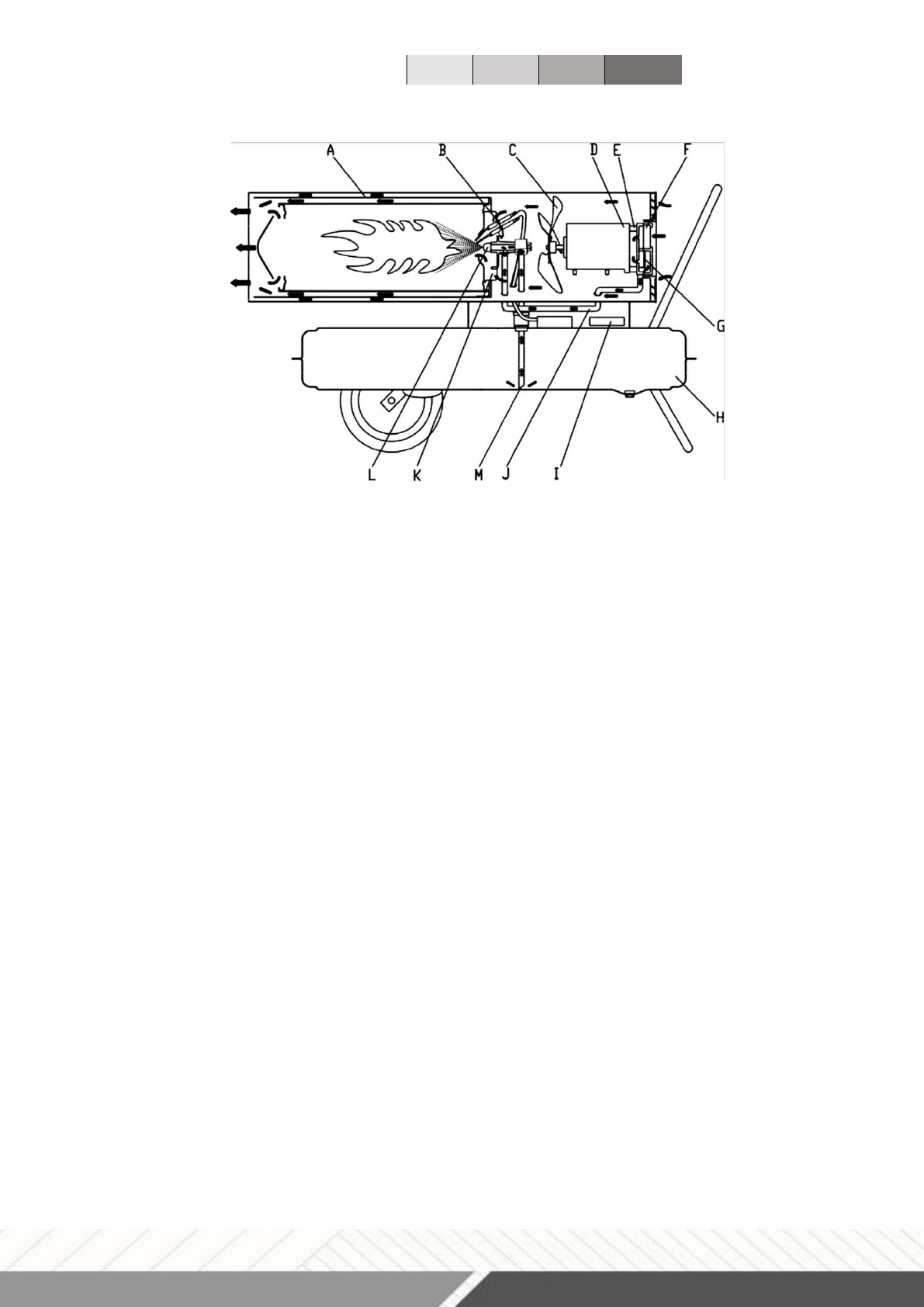

Рис. 2

A

．

Камера сгорания

B

. Свеча зажигания

C

. Лопасть вентилятора

D

. Двигатель

E.

Насос(Компрессор)

F

. Впускной воздушный фильтр

G

. Выпускной воздушный

фильтр

H

. Топливный бак

I

. Детектор

J

. Воздухоподводящая труба

K

. Огнеупорная

пластина

L

. Топливная форсунка

M

. Трубка для нагнетания топлива.

Описание принципов работы:

Открыть  топливную  крышку,  залить  керосин  /  дизельное  топливо.  Закрыть

топливную  крышку  и  подключить  устройство  к  сети  питания.  Перевести

выключатель  в  положение  «1»,  двигатель  начнет  работу,  в  это  время  цифровой

индикатор  температуры  загорится.  Левое  окно  дисплея  предназначено  для

установки значения температуры, в правом отображается температура помещения.

Устройство  включается  автоматически,  когда  установленная  температура

превышает  температуру  помещения.  Устройство  начинает  работать,  свеча

зажигания

загорается.

Устройство

оборудовано

электрическим

насосом(компрессором),  с  помощью  которого  воздух  проходит  по  линии  подачи

воздуха,  соединенной  с  устройством  забора  топлива,  а  затем  через  форсунку  в

сопло горелки. Когда воздух проходит перед устройством забора топлива, топливо

поднимается из топливного бака в форсунку горелки. Затем топливо  и воздушная

смесь впрыскивается в камеру сгорания в виде мелкодисперсного тумана. Воздух,

нагнетаемый  быстрым  вращением  лопастей  вентилятора:  1.  проникает  в

огнеупорную пластину и горелку, подается дополнительное количество кислорода

к  горелке,  горение  становится  более  сильным,  тепло  забирается  из  внутренней

части  горелки  наружу,  2.  проникает  в  тепловой  изоляционный  слой  камеры  «А»,

забирая тепло из изоляционного слоя, чтобы поверхность горелки не перегрелась.

Свеча перестает работать через 12 секунд после зажигания.
