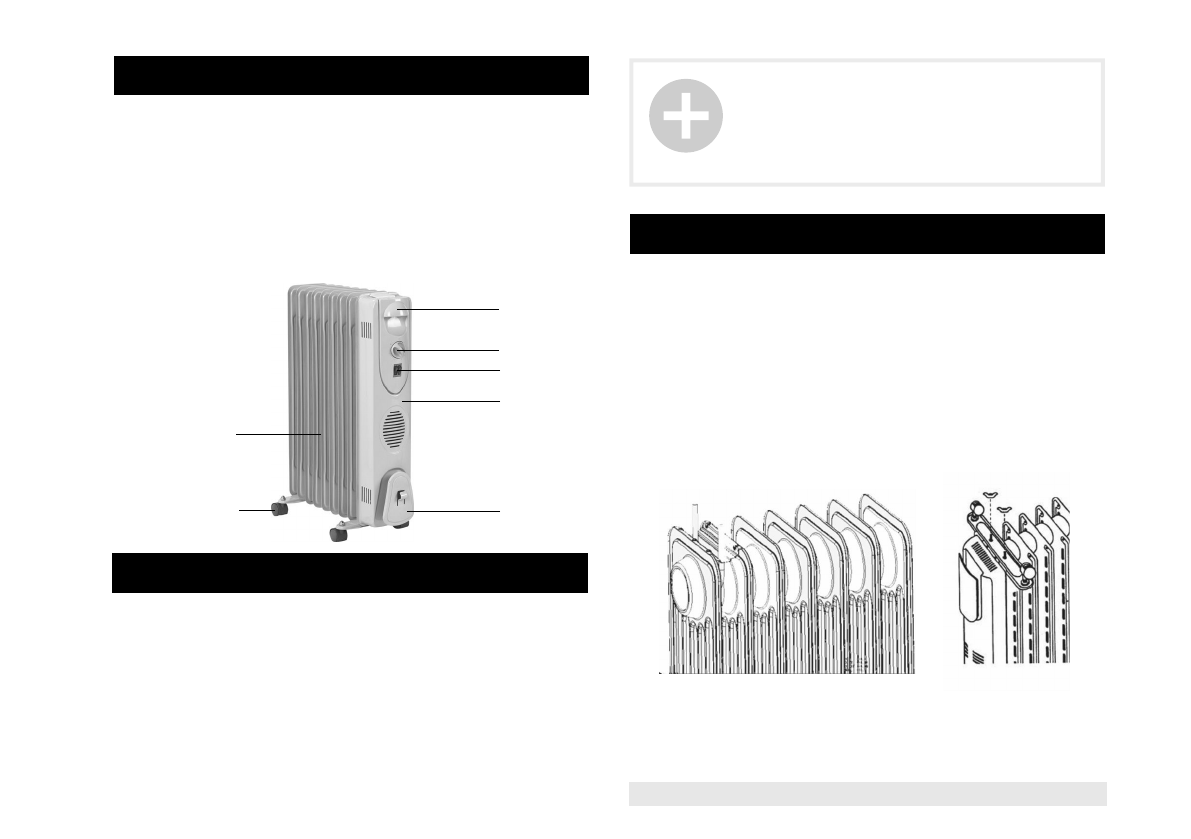

4. ОПИСАНИЕ ПРИБОРА

1. Ручка для переноски

2. Ручка термостата

3. Переключатель мощности

4. Роликовые колесики для перемещения радиатора (входят в ком-
плект поставки)

5. Лицевая панель прибора

6. Маслосодержащие секции радиатора

7. Держатель сетевого шнура

Рис. 1

3

2

5

7

6

4

1

5. КОМПЛЕКТ ПОСТАВКИ

1. Маслонаполненный радиатор - 1 шт

2. Роликовые колеса, в сборе - 2 шт

3. U-образная скоба - 2 шт

4. Барашковая гайка - 1 комплект

5. Руководство по эксплуатации и гарантийный талон - 1 шт

6. Упаковка - 1 шт

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция
и технические характеристики конвектора, а так-
же его комплектация могут быть изменены про-
изводителем без предварительного уведомления.

6. СБОРКА И УСТАНОВКА

1. Выньте радиатор и роликовые колёса из упаковки и удалите весь
упаковочный материал.

2. Переверните радиатор вверх дном на коврике или мягкой поверх-
ности, чтобы не повредить лакокрасочное покрытие.

3. Закрепите пластины колёс на нижнюю часть секций радиатора
при помощи прилагаемых U-образных скоб и барашковых гаек, про-
пустив  U-образную скобу под соединительный межсекционный эле-
мент и соединив скобу с пластиной колес.

4. Затяните барашковую гайку с одной стороны и барашковую гайку
с другой стороны в выступах струбцины.

5. Переверните радиатор обратно и поставьте вертикально.

Рис. 2

Рис. 3

9
