IM2022

9



10.

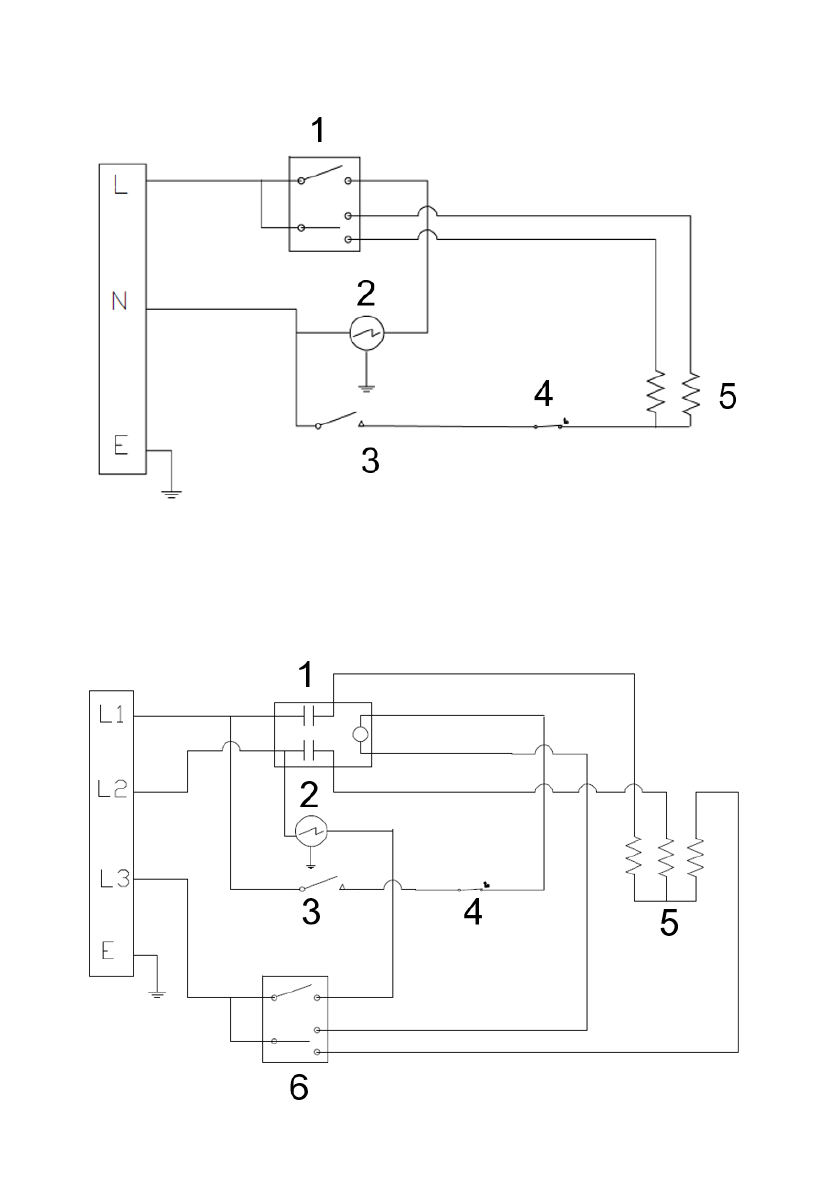

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ



Модель T-HG2-Q11T, T-HG3-Q11T, T-HG3-Q12T







1

– переключатель

2

– электродвигатель вентилятора

3

– термоограничитель

4

– термостат

5

–  нагревательный элемент



Модель T-HG5-Q12T
