33

4.

КОНСТРУКЦІЯ ПРИСТРОЮ

Конструкція теплової гармати – переносна, робоче положення – встановлення на підлозі, умови

експлуатації – робота під наглядом.

Несуча конструкція пристрою (див.

Рис.1

) складається з корпусу, виготовленого з листової сталі,

що  має  циліндричну  форму.  У  корпусі  розміщені  вентилятор  і  металокерамічний  нагрівальний  еле-
мент.  Зовні  корпусу  розташований  блок  керування.  Корпус  закритий  повітрозабірною  та  повітро-
випускною решітками. Вентилятор затягує повітря через отвори повітрозабірної решітки. Повітряний
потік,  втягнутий  вентилятором  у  корпус,  проходячи  через  пластину  електронагрівального  елемента,
нагрівається й подається в приміщення крізь отвори повітровипускної решітки.

Пристрій  оснащений  термостатом  та  саморегулювальним  вимикачем  для  керування  нагріваль-

ними елементами. Термостат аналізує температуру повітря й контролює температуру навколишнього
середовища. Термостат не керує роботою мотора вентилятора й він продовжує працювати, коли тер-
мостат відключає нагрівальний елемент. Саморегульований вимикач відключає нагрівальний елемент
для забезпечення безпеки у разі перегрівання.

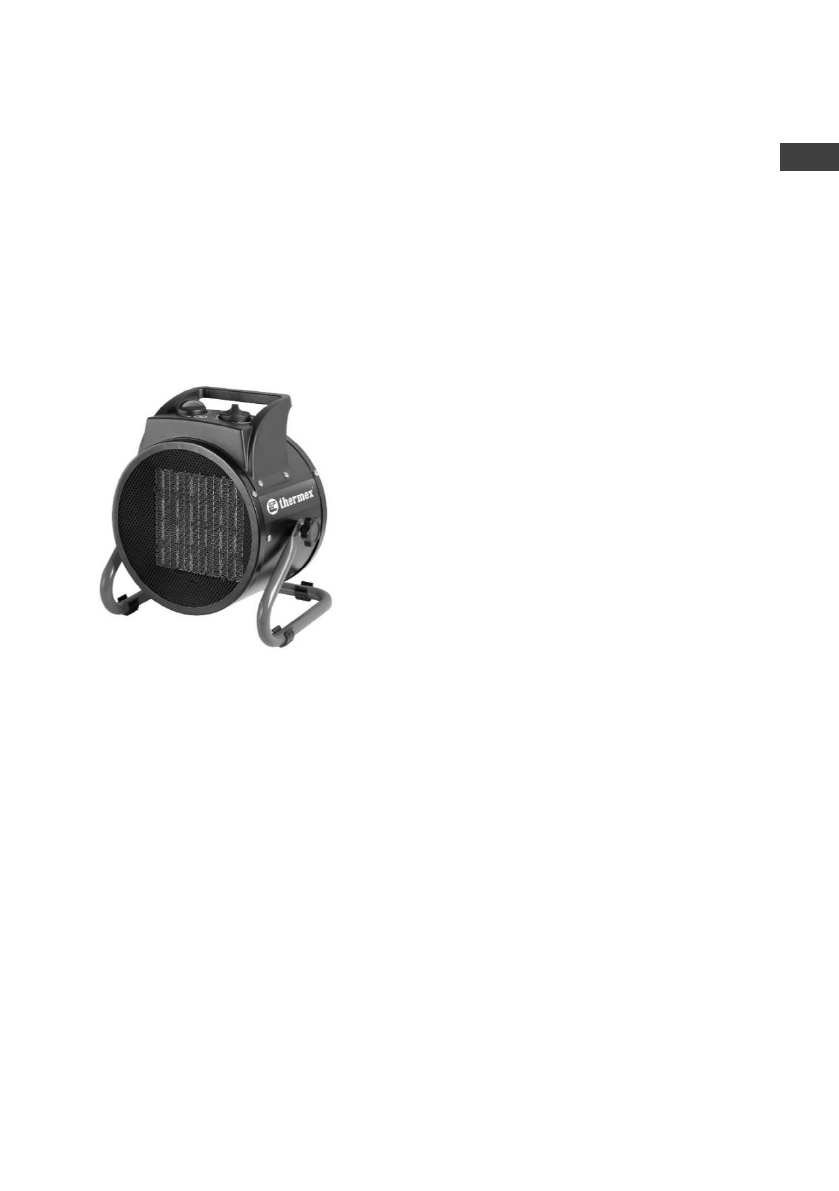

Рис.1

 Конструкція пристрою


Режими роботи пристрою:

-вентиляція;
-вентиляція з нагріванням (неповна потужність);
-вентиляція з нагріванням

(повна потужність).
