ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ

7.1  При установке, монтаже и запуске в эксплуатацию необходимо соблюдать меры безопасности указанные в разделе 5.

7.2  У с т а н о в к а   з а в е с

7.2.1 Завесы  устанавливаются  как  горизонтально  над  проемом  (как  можно  ближе  к  верхнему  краю  проема),

так и вертикально сбоку от проема (в том числе с обеих сторон проема) и крепятся к несущей конструкции с помощью

кронштейнов  (входят  в  комплектацию  завесы).  В  случае  использования  кронштейнов  отличных  от  поставляемых

заводом-изготовителем или другого вида крепежа, необходимо обеспечить минимально допустимое расстояние между

верхней стенкой корпуса завесы и потолком (стеной) – 300 мм.

7.3  П о д к л ю ч е н и е   з а в е с ы   к   э л е к т р и ч е с к о й   с е т и

7.3.1 Питание завес осуществляется от трехфазной электрической сети

380В~50Гц

.

7.3.2 Подключение к электрической сети осуществляется через автоматический выключатель в соответствии с

«Правилами эксплуатации электроустановок». Номинальный ток автоматического выключателя и сечение подводимых

медных проводов следует выбирать в соответствии с таблицей 2.

Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей.

Модель завесы

Параметры

питающей сети

Номинальный ток автоматического выключателя

Кабель

КЭВ-П7010А

380В/50Гц

6А

5х1,5

КЭВ-П7020А

6А

Примечание – использовать кабели с многопроволочными жилами

7.3.3 Для подключения к сети (рисунок 2 вид А) необходимо снять крышку (3), открутив винты, завести ка-

бель питания через гермоввод (7) и подключить к клеммной колодке (9) согласно электрической схеме завесы.

7.4  П о д к л ю ч е н и е   п у л ь т а   у п р а в л е н и я   I R 0 3

7.4.1 Пульт управления подключен кабелем управления к завесе на заводе-изготовителе. В случае подключения

пульта управления к завесе самостоятельно, необходимо:

–  обесточить завесу;

–  разобрать пульт, отвинтив два винта, и отвести лицевую панель вверх;

–  подключить  пятижильный  кабель  к  пульту  управления  в  соответствии  с  цветовой  маркировкой  проводов

кабеля управления и клеммной колодки пульта (рисунки 5-6);

–  Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить

кнопки с вырезами на крышке и закрепить крышку двумя винтами.

7.4.2 Пульты  управления  предусматривают  подведение  кабеля  управления  5х0,5мм

2

  методом  «скрытой

проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса

термостата сделать в стене углубление 50 х 10 мм.

7.4.3 Для  подключения  двух  завес  к  одному  пульту  управления  необходимо  руководствоваться  схемой  на

рисунке 3 и 3.1. Для подключения более двух завес - схема на рисунке 4 и 4.1.

N

N

N

N

L

L

L

L

Сеть 3NPE~50Гц 380В

Сеть 3NPE~50Гц 380В

Силовой

кабель

Силовой

кабель

Силовой

кабель

Силовой

кабель

Кабель

управления

Кабель

управления

Кабель управления

Кабель управления

Завеса 1

Завеса 1

Завеса 2

Завеса 2

1

1

1

1

2

2

2

2

7

7

7

7

5

5

5

5

6

6

6

6

 IR03

 IR03

БЛОК-WA

черн

черн

черн

кор

кор

сер

крас

син

син

син

син

син

кор

сер

сер

кор

кор

ж/з

ж/з

ж/з

бе

л

ж/з

ж/з

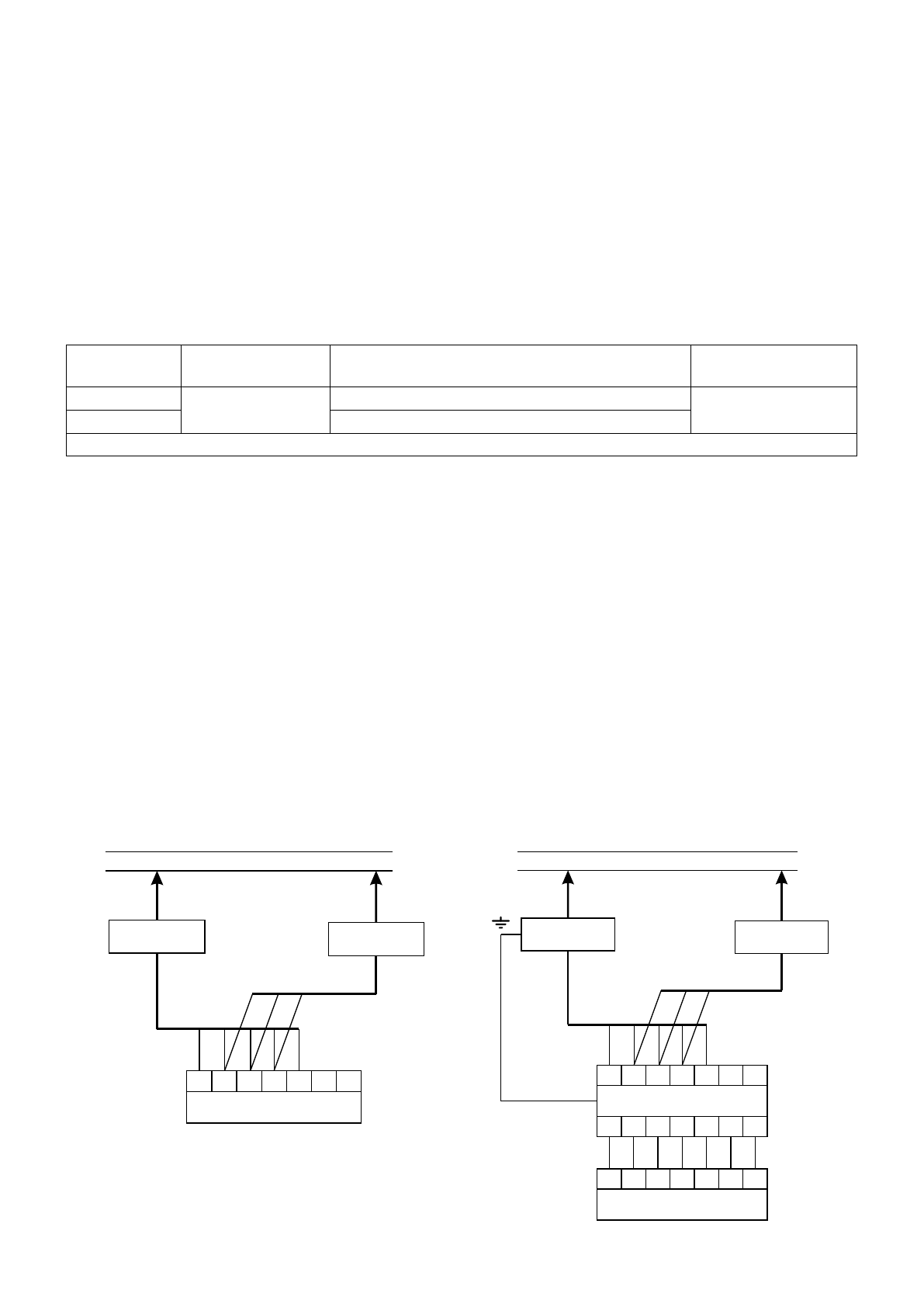

Рисунок 3. Схема подключения двух завес к одному

пульту управления IR03 без БЛОК-WA.

N

N

N

N

L

L

L

L

Сеть 3NPE~50Гц 380В

Сеть 3NPE~50Гц 380В

Силовой

кабель

Силовой

кабель

Силовой

кабель

Силовой

кабель

Кабель

управления

Кабель

управления

Кабель управления

Кабель управления

Завеса 1

Завеса 1

Завеса 2

Завеса 2

1

1

1

1

2

2

2

2

7

7

7

7

5

5

5

5

6

6

6

6

 IR03

 IR03

БЛОК-WA

черн

черн

черн

кор

кор

сер

крас

син

син

син

син

син

кор

сер

сер

кор

кор

ж/з

ж/з

ж/з

бе

л

ж/з

ж/з

Рисунок 3.1. Схема подключения двух завес к одному

пульту управления IR03 с помощью БЛОК-WA.
