ТЕХНИЧЕСКИЙ ПАСПОРТ
1. Наименование
Внутрипольный вентиляторный конвектор STOUT типа SCQ
2. Изготовитель
ООО «Консоль», 140301, Московская обл.,
ул. Парижской Коммуны, д. 1Б.
3. Назначение
Внутрипольный вентиляторный конвектор STOUT типа SCQ – встраиваемый в конструкцию пола отопительный
прибор с вентиляторами, работающий по принципу вынужденной конвекции и предназначенный для примене-
ния в системах водяного отопления жилых и общественных зданий. Он с успехом может устанавливаться у вы-
сокого витражного остекления без нарушения эстетики помещения, надежно защищая людей от ниспадающих
от окон потоков холодного воздуха.
4. Описание, номенклатура и основные технические характеристики
Конвектор типа SCQ состоит из корпуса, теплообменника, вентиляторов, декоративной решетки и монтажного
комплекта (рис.1).
Корпус (3) изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью.
По верхнему краю корпуса запрессована рамка для установки декоративной решетки (1). В стенках корпусе
предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.
Теплообменник (2) для большинства типоразмеров конвектора представляет собой ряд круглых медных бес-
шовных труб, объединенных коллекторами, с оребрением из гофрированных в вертикальной плоскости алюми-
ниевых пластин. К коллекторам припаяны латунные штуцеры с накидной гайкой для соединения теплообменни-
ка с запорно-регулирующей арматурой.
Вентиляторы (4) тангенциального типа расположены вдоль теплообменника в передней части корпуса конвек-
тора на виброизоляторах и закрыты съемными декоративными кожухами. Количество вентиляторов зависит
от длины конвектора. Электропитание (24 В постоянного тока) подается на двигатели вентиляторов от блока
управления, который размещается внутри корпуса конвектора и в свою очередь подключается к электрической
сети здания при напряжении 220 В. В блок управления встроен микропроцессорный регулятор, который изме-
няет скорость вращения вентилятора и приводит в действие электроприводы на терморегулирующих клапанах
для поддержания требуемой температуры воздуха в помещении. Регулятор имеет специальные выходы для его
подключения к современной системе управления «Умный дом».
Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из
нержавеющей стали. Такая конструкция решетки позволяет сворачивать ее в рулон при обслуживании элемен-
тов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не
менее 75%. Для предотвращения возникновения шума при перемещении и вибрации решетки по периметру
рамки вклеена полоска из пористой резины.
1

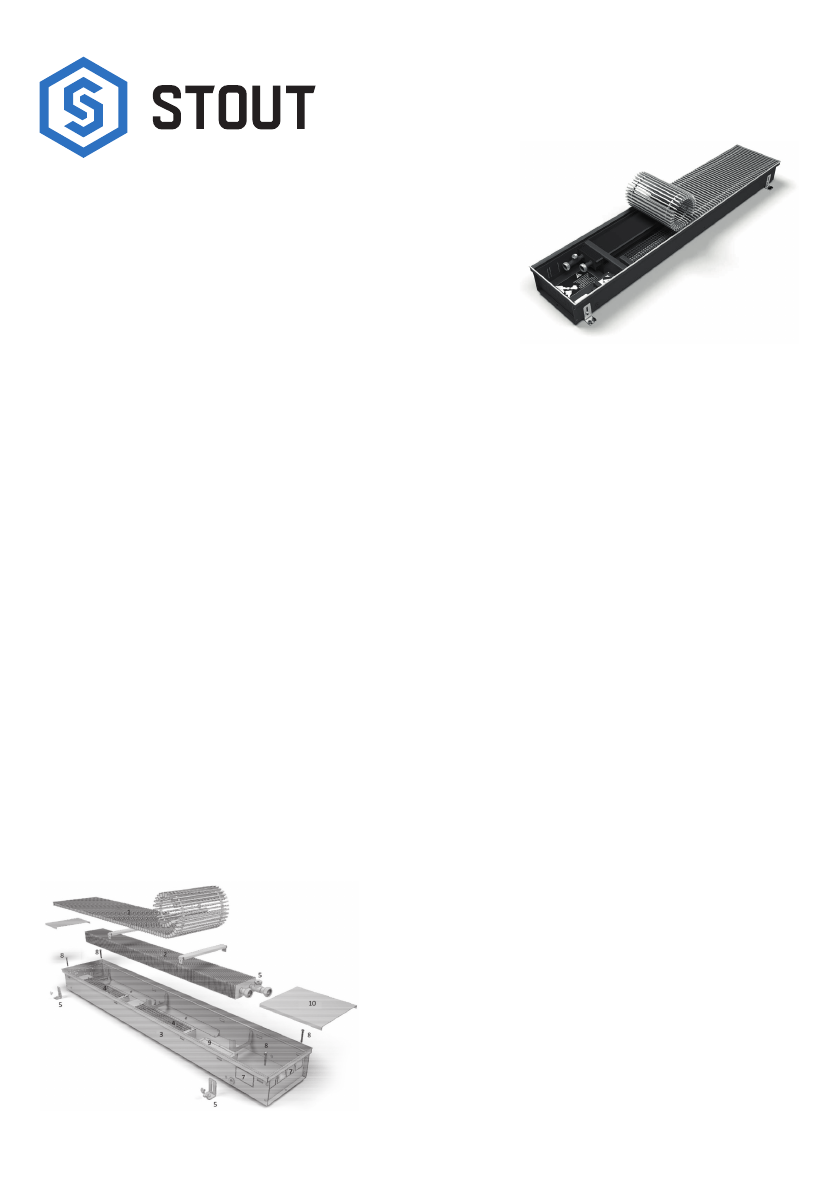

Рис. 1. Рис. 1. Устройство внутрипольного вентиляторного конвектора типа SCQ
1 – декоративная алюминиевая решетка;
2 – медно-алюминиевый теплообменник с подключением
«евроконус»;
3 – корпус;
4 – тангенциальные вентиляторы с напряжением питания 24 В
в защитном кожухе;
5 – воздухоспускной никелированный клапан;
6 – фиксирующие ножки с крепежными винтами (2 шт. для
конвектора длиной до 2 м, 3 шт. для конвектора длиной
от 2 до 3 м);
7 – заглушки;
8 – регулировочные винты (4 шт. для конвектора длиной
до 2 м, 6 шт. – для конвектора длиной от 2 до 3 м)
9 – коробка электрических подключений;
10 – декоративная крышка.
