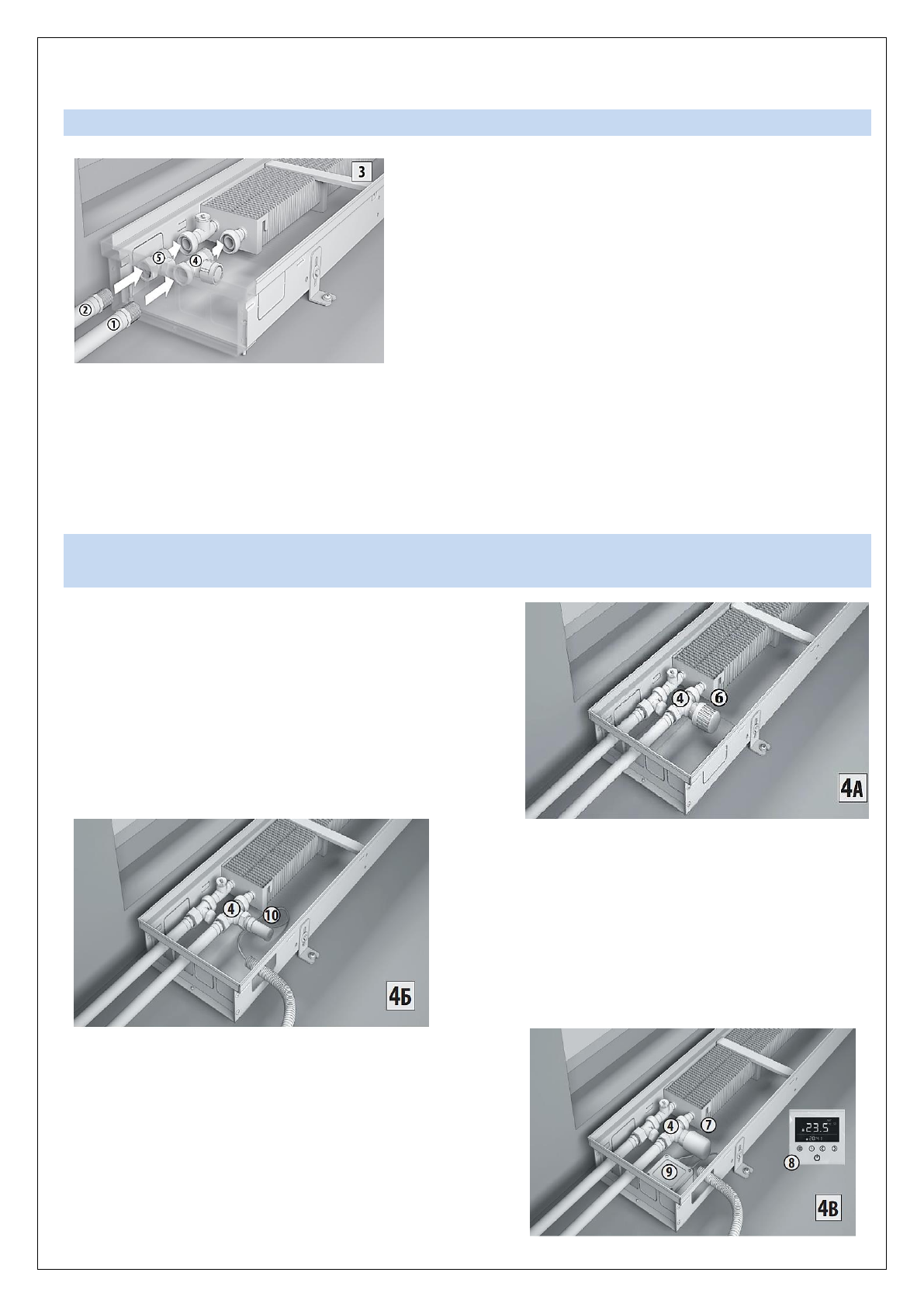

МОНТАЖ ВЕНТИЛЕЙ И ПОДВОД ТРУБ
- Снимите заглушки с корпуса конвектора, с той
стороны, с которой планируется произвести подвод
трубопроводов.
- Установите термостатический клапан (4) на
подающую линию и вентиль (5) на обратную линию.
- Подключите подающий (1) и обратный (2)
трубопроводы.
- Проведите гидравлические испытания системы.
Внимание!
Используемое соединение вентиля и фитинга теплообменника G 3/4" «евроконус» - не
требует герметизации льном и герметиком. Уплотнение осуществляется за счет конуса, через
резиновое кольцо.
Обращайте внимание на направление движения теплоносителя, указанное на термостатическом
вентиле.
Гидравлические испытания должны проводиться давлением, не превышающим 25 бар.
4.
МОНТАЖ ПРИВОДОВ В СООТВЕТСТВИИ СО СХЕМОЙ
РЕГУЛИРОВАНИЯ ТЕПЛОВОЙ МОЩНОСТИ
Схема с ручным регулированием.
На термостатический вентиль (4) установите головку
ручного привода (6).
Схема регулирования термостатом с дистанционной
настройкой. На термостатический вентиль (4)
установите термостат с дистанционной настройкой
(10). Внимание! Во избежание повреждения,
капиллярную трубку термостата с дистанционной
настройкой прокладывайте в гофрированной!
пластиковой трубке.
Схема регулирования комнатным термостатом. На
термостатический вентиль (4) установите
термоэлектрический сервопривод (7). Подключите
сервопривод к комнатному термостату (8).
Провода прокладывайте в гофрированной
пластиковой трубке.
Для соединения проводов используйте коробку для
электрических соединений (9) /в комплект поставки не
входит/.
