Руководство по эксплуатации

steher-pt.com

steher-pt.com

Газовая тепловая пушка

|

  |

10

11

t°

t°- òåðìîñòàò 100 °Ñ

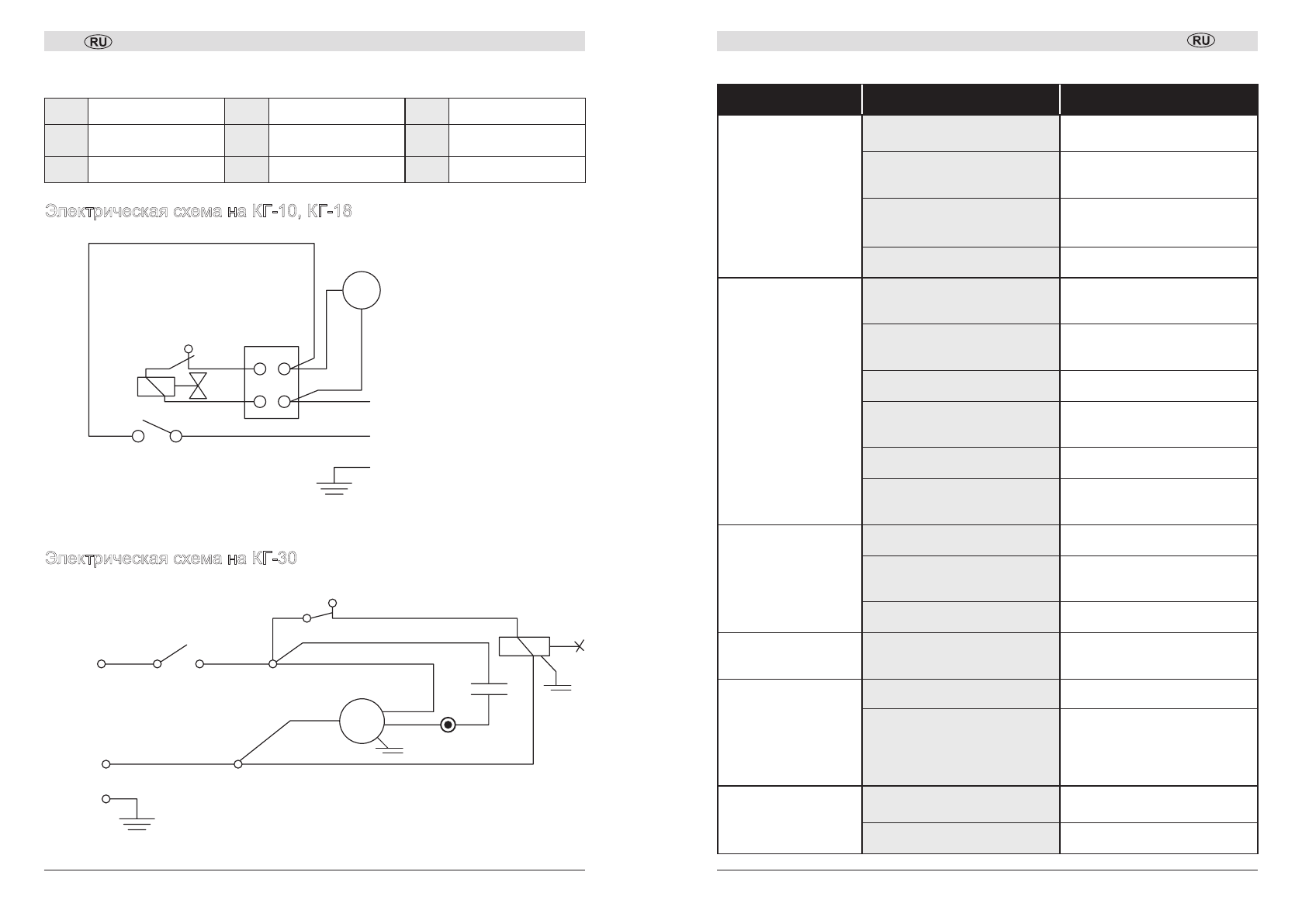

Электрическая схема на КГ-10, КГ-18

Электрическая схема на КГ-30

220/240Â-50/60Ãö

SV

S

A

N

M

E

øíóð
êîðè÷í.

S

A

N

M

SV

E

áåëûé

áåëûé

÷åðíûé

t°

Waga 1 ÷åðíûé

Waga 3

ñèíèé-÷åðíûé

÷åðíûé

ñèíèé

êîðè÷.

Waga 2

øíóð ñèíèé

Неисправность

Возможная причина

Действия по устранению

Мотор не включается

Отсутствует напряжение

на изделии

Убедитесь, что вилка включена

в сеть. Проверьте наличие

электропитания в сети

Электродвигатель заблокирован

или неисправен

Проверьте свободное вращение

вала. При необходимости, об

-

ратитесь в сервисный центр для

ремонта или замены

Вентилятор заблокирован /

неисправен

Проверьте свободное вращение

вала. При необходимости, об

-

ратитесь в сервисный центр для

ремонта или замены

Соединения выключателя

ослаблены / нарушены

Проверьте и восстановите

при необходимости

Вентилятор вращается,

но газовая пушка

не зажигается

Отсутствует давление газа и/или

поток газа на электромагнитный

клапан

Убедитесь, что подача газа на

баллоне включена. Убедитесь,

что газовый баллон полный / не

«замороженный»

Электромагнитный клапан закрыт

Проверьте электромагнитный кла

-

пан и его соединения. Отрегули

-

руйте или замените при необходи

-

мости. Проверьте термостат

Блок зажигания не отрегулирован

или неисправен

Обратитесь в сервисный центр

для ремонта или замены

Входное / выходное отверстие

или внутренние части газопровода

загрязнены или частично заблоки

-

рованы

Проверьте и почистите

при необходимости

Термостат срабатывает

и отключает изделие

Обратитесь в сервисный центр

для ремонта или замены

Газовый клапан или термопара

неисправна

Проверьте и замените при необ

-

ходимости (Убедитесь, что кнопка

газового клапана нажата в течение

30 секунд после зажигания)

Пламя не горит после

включения кнопки газо

-

вого клапана

Электрод не отрегулирован

или неисправен

Проверьте и отрегулируйте.

Замените при необходимости

Газовый клапан или термопара

неисправна

Проверьте и замените при необ

-

ходимости (Убедитесь, что кнопка

газового клапана нажата в течение

30 секунд после зажигания)

Термопара неправильно

отрегулирована

Обратитесь в сервисный центр

для ремонта или замены

Поток газа прерывается.

Пламя гаснет

Входное / выходное отверстие

или внутренние части газопровода

загрязнены или частично заблоки

-

рованы

Проверьте и почистите

при необходимости

Газовая пушка потребляет

слишком много газа

Регулятор давления несправен

Проверьте и замените

при необходимости

Утечка в линии газовой подачи

Немедленно закройте подачу газа

в баллоне. Проверьте все соедине

-

ния в линии подачи на герметич

-

ность. Используйте мыльный

раствор, чтобы определить на

-

личие утечек.

НЕ ИСПОЛЬЗУЙТЕ

ОТКРЫТОЕ ПЛАМЯ!

Газовая пушка

полностью отключилась

Отсутствует напряжение

на изделии

Убедитесь, что вилка включена

в сеть. Проверьте наличие

электропитания в сети

Соединения выключателя

ослаблены / нарушены

Проверьте и восстановите

при необходимости

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

A

Фаза

E

Земля

S

Выключатель

N

Ноль

M

Мотор

SV

Электромагнитный

клапан

T

Термостат

Электрические схемы соединений
