Технический
паспорт
и
руководство
по
эксплуатации
v201701
5. HEATER SPECIAL
HEATER SPECIAL
специальная
версия
водяных
тепловентиляторов
предназначенных
для
эксплуатации
на
объектах
с
повышенным
загрязнением
воздуха
и
агрессивной
средой
,
повышенной
влажностью
,
например
для
объектов
АГРО
сегмента
(
свинарники
,
коровники
,
птичники
),
автомоек
,
других
специализированных
объектов
.
HEATER SPECIAL
имеет
специальную
конструкцию
3-
х
рядного
теплообменника
с
увеличенным
шагом
ламель
4,2
мм
,
который
полностью
покрыт
эпоксидной
смолой
,
то
есть
все
элементы
теплообменника
CU/Al
не
соприкасаются
с
воздухом
.
При
загрязнении
теплообменника
и
вентилятора
,
возможно
быстро
провести
очистку
сжатым
воздухом
,
частота
очистки
зависит
от
степени
загрязнения
воздуха
в
котором
эксплуатируется
HEATER SPECIAL.
Очистка
сжатым
воздухом
проводится
вдоль
ламелей
(
сверху
вниз
),
для
исключения
деформаций
.
6.
МОНТАЖ
ЭЛЕКТРОПИТАНИЯ
И
АВТОМАТИКИ
Перед
началом
монтажных
либо
консервационных
работ
электрическое
питание
должно
быть
отключенно
.
Подключение
питающего
кабеля
определенного
сечения
и
автоматики
к
агрегату
должны
быть
согласованно
с
действующими
нормами
и
стандартами
строительства
.
Двигатель
вентилятора
имеет
стандартное
внутреннее
реле
тепловой
защиты
,
защиты
двигателя
от
перегрева
.
В
комплект
поставки
не
входит
:
кабель
электропитания
,
или
автоматический
выключатель
(
см
.
схему
)
Монтаж
электрических
подключений
должен
осуществляться
компетентными
специалистами
,
знакомыми
с
приведёнными
выше
инструкциями
.
Подключение
кабеля
питания
и
автоматического
выключателя
должны
быть
в
соответствии
с
электрической
схемой
соединений
(
с
или
без
автоматизации
,
в
зависимости
от
вашей
комплектации
).
В
случае
возникновения
какой
-
либо
проблемы
или
неисправности
,
отключите
устройство
от
источника
питания
,
прочтите
внимательно
данную
инструкцию
и
схему
подключения
или
обратитесь
непосредственно
в
авторизованный
сервисный
центр
SONNIGER.
7.
ПОДКЛЮЧЕНИЕ
К
ТЕПЛОНОСИТЕЛЮ
Подключение
тепловентилятора
должно
быть
произведено
таким
образом
,
чтобы
была
возможность
технического
обслуживания
.
При
монтаже
агрегата
к
трубопроводам
с
теплоносителем
,
должно
быть
так
же
смонтировано
на
каждом
патрубке
по
запорному
вентилю
для
возможности
отключения
воды
.
Подводка
к
патрубкам
теплообменника
должна
быть
подключена
,
как
указано
на
корпусе
тепловентилятора
(
вход
/
выход
).
Применение
гибкой
подводки
позволяет
развернуть
нагреватель
по
желанию
,
используя
возможности
,
которые
даёт
монтажный
кронштейн
.
При
этом
электромагнитный
клапан
(
опционально
моторизированный
)
должен
быть
смонтирован
на
обратном
верхнем
(
выпускном
)
трубопроводе
.
При
соединении
теплообменника
с
трубопроводом
,
необходимо
защитить
агрегат
от
крутящего
момента
(
см
.
Рисунок
ниже
),
что
может
привести
к
течи
и
потере
герметичности
.
Трубопровод
не
должен
своим
весом
создавать
нагрузку
на
патрубки
тепловентилятора
.
Применять
фильтры
очистки
теплоносителя
на
входе
в
теплообменник
.
При
непосредственном
подключении
к
трубопроводу
,
сливать
несколько
литров
теплоносителя
,
тем
самым
удаляя
различные
крупные
механические
частицы
,
которые
могут
быть
причной
непроходимости
теплоносителя
.

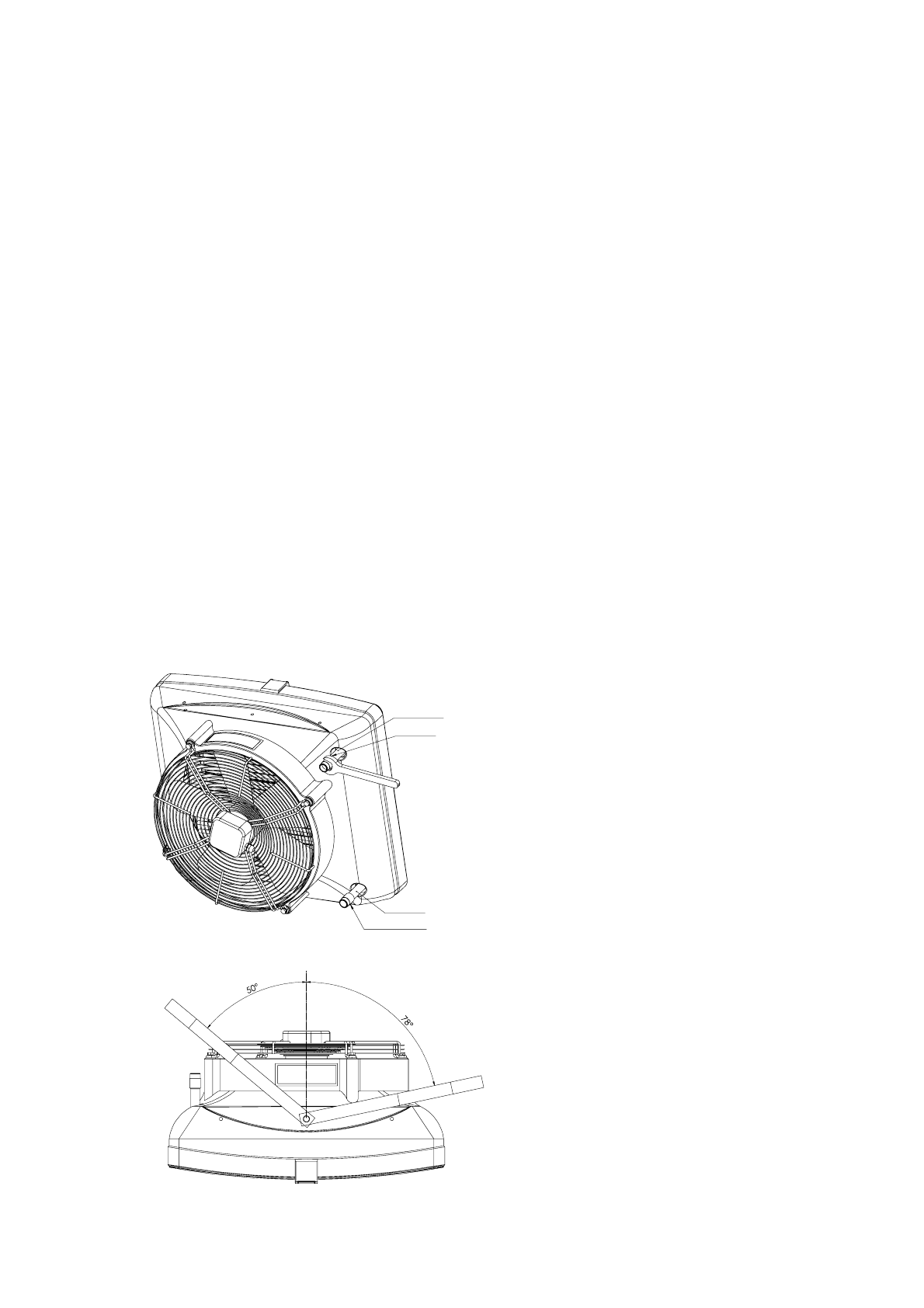

OUT G 3/4"
IN G 3/4"
WATER DRAIN
AIR VENT
Подключение
к
теплоносителю
.
Подсоединительные
патрубки
с
резьбой
¾
теплоносителя
расположены
с
задней
стороны
агрегата
.
При
соединении
патрубков
с
трубопроводом
,
необходимо
их
защитить
от
крутящего
момента
(
см
.
Рисунок
),
что
может
привести
к
течи
и
потере
герметичности
.
Прямой
трубопровод
расположен
снизу
агрегата
(IN),
обратный
трубопровод
расположен
в
верхней
части
агрегата
(OUT).
Тепловентилятор
может
поворачиваться
относительно
монтажного
кронштейна
в
горизонтальной
плоскости
.
Чтобы
сделать
это
,
вы
должны
использовать
гибкие
гидравлические
соединения
(
гибкую
подводку
).
Максимальный
угол
вращения
по
отношению
к
консоли
нагревателя
78°
в
обе
стороны
.
Цифра
показывает
максимальный
угол
в
одну
сторону
и
угол
50°
в
противоположном
,
сохраняя
достаточное
пространство
для
подключения
теплоносителя
